Blinkrelæ elektrisk JMP 12V 3 poler

Blinkrelæ, elektrisk, JMP 12 V, 3-polet – til standard- og LED-blink

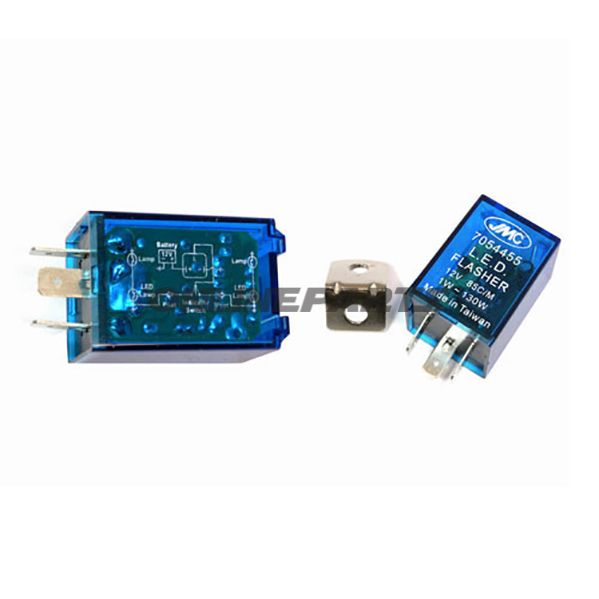

Produktoversigt: Dette elektriske blinkrelæ fra JMP (MPN 705.44.55, GTIN 4043981004670) er et 12 V, elektronisk 3-polet relæ med flad stikforbindelse, beregnet til både konventionelle blinkpærer og mange typer LED-blink. Relæet leveres med en holdeplade til fastgørelse.

• Type: Elektronisk blinkrelæ
• Poler / stik: 3-polet, flad stikforbindelse
• Mærkespænding: 12 V DC
• Belastningsområde: 1 W – 130 W
• Blinkfrekvens: Ca. 85 blink pr. minut
• Tilbehør: Inkl. holdeplade til fiksering

Tilkoblinger og funktion:

• E (massa): Chassis-/jordforbindelse.
• B (batteri): Konstant +12 V forsyning.
• L (switch): Udgang til blinkkontakten/indikatorer.

Relæet fungerer elektronisk og regulerer blinkrytmen uden mekaniske kontakter, hvilket giver en stabil frekvens over tid og mindsker slid. Det dækker et bredt effektinterval (1–130 W), så det både kan benyttes med traditionelle glødepærer og med LED-lys inden for relæets spændings- og effektområder.

Materialer og egenskaber:

• Hus og stik: Robust plast/metal kombination (standard for elektroniske relæer) designet til montering i motorcykelmiljøer.
• Elektronisk kredsløb: Kompakt printbaseret elektronik, uden bevægelige dele, hvilket typisk øger levetiden sammenlignet med mekaniske relæer.
• Montering: Medfølgende holdeplade muliggør fastspænding på stel eller ramme, sikrer vibrationsstabil placering.

Bemærkninger ved brug med LED:

• Ved LED-blink med meget lav effekt (omkring 0,5 W eller mindre) og samtidig brug af LED-belysning i instrumentering kan blinkfrekvensen påvirkes. I sådanne tilfælde kan det være nødvendigt at indsætte en ekstra belastningsmodstand (eller resistive belastning) for at opnå korrekt blinkfrekvens og fejlfrie signaler.
• Selvom relæets belastningsområde er bredt, skal den samlede strøm- og spændingsbelastning i kredsløbet vurderes ved modificering af blinklys (ændring af pæretype, tilføjelse af LED-varsling osv.).

Kompatibilitet og anvendelse:

• Velegnet til motorcykler og scooter-applikationer med standard 12 V systemer, hvor en 3-polet elektronisk løsning ønskes.
• Passer til installationer, hvor plads og fastgørelsesmuligheder kræver et kompakt relæ med holdeplade.
• Ikke specificeret til brug i 6 V-systemer eller ved kraftigt overskridende strømkrav (over 130 W samlet belastning).

Identifikation: Produktet er fremstillet af JMP og kan identificeres med MPN 705.44.55 og GTIN 4043981004670. Disse oplysninger er nyttige ved indkøb og ved søgning efter reservedelsspecifikationer eller kompatibilitet med køretøjets elektriske system.

Installationstips for mekanikere:

• Sørg for korrekt polforbindelse: E = jord, B = batteri, L = switch. Forkert kabling kan medføre manglende funktion eller fejl.
• Montér holdepladen på et vibrationsdæmpet sted, men med tilstrækkelig ventilation for at undgå unødig varmeophobning.
• Ved kombination med flere LED-enheder: Mål total effekt og test blinkfrekvens under normal belastning; tilføj evt. belastningsmodstand hvis flimren eller for hurtig/langsom blinkning opstår.

Hvis du har behov for tekniske tegninger, målepunkter eller yderligere elektriske data (f.eks. maksimal strøm på individuelle ben), kan disse ofte findes i producentens tekniske dokumentation for JMP MPN 705.44.55.
