3-vejsfordeler skruet Type 813 M10 x 1.00 rød

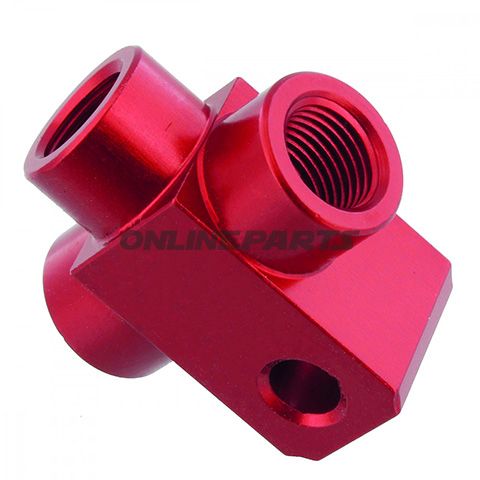

3-vejs fordelerskrue, Type 813 – M10 x 1,00 (rød)

Denne 3-vejs fordelerskrue fra JMP (MPN: 757.04.65, GTIN: 4043981238846) er designet til at fordele væsker eller trykluft i mindre installationer på motorcykler og tilbehør, hvor et kompakt, skruefast samlingspunkt med tre udgange er nødvendigt. Produktet er en skrue-/boltmonteret type med integreret monteringshul, hvilket gør den velegnet til fastgørelse direkte på chassis eller fæsteplader.

Funktion

• Fordeling: Én indgang/tilslutning fordeles til to udgange (eller omvendt) via den tredelte kanal i huset.
• Montering: Ekstern fastgørelse sker ved gevindet M10 x 1,00 og det medfølgende monteringshul giver mulighed for ekstra skrue eller punktfastgørelse.
• Tætning: Konstruktionen forudsætter anvendelse af relevante tætningskomponenter (pakninger eller gevindtætning) afhængig af medium og driftstryk.

Materialer og overflade

Produktet er fremstillet i aluminium, hvilket giver en god kombination af lav vægt og korrosionsbestandighed sammenlignet med ubehandlet stål. Overfladen er farvet anodiseret (rød), hvilket forbedrer slid- og korrosionsmodstanden og samtidig giver en mere modstandsdygtig overflade over for mekanisk påvirkning end bare maskinbearbejdet aluminium. Anodisering ændrer ikke de mekaniske egenskaber væsentligt, men beskytter mod oxidation og giver et ensartet udseende.

Tekniske detaljer

• Gevind: M10 x 1,00 (metrisk fintgevind)
• Materiale: Aluminium (anodiseret, rød)
• Monteringshul: Indeholder bore/monteringshul til fastgørelse
• Brand: JMP
• MPN: 757.04.65
• GTIN: 4043981238846

Kompatibilitet og anvendelsesområder

Denne fordelerskrue er anvendelig til tilslutninger i brændstof-, oliekredse (lavt tryk), vakuum- eller trykluftsystemer i køretøjer og tilpassede montageopgaver. På grund af det relativt fine gevind og aluminiumskonstruktionen anbefales den til anvendelser, hvor høje mekaniske belastninger eller meget høje tryk ikke forekommer. Sørg for at kontrollere kompatibilitet med de anvendte fittings og slanger og brug passende tætningsmetoder for det specifikke medium.

Installation og vedligehold

• Brug korrekt møtrikmoment for M10 x 1,00 gevind for at undgå overtræk og mulig skade på aluminiumshuset.
• Anvend passende tætningsmiddel (gevindlåsning eller pakning) der er kompatibelt med det gennemløbende medium.
• Kontroller regelmæssigt for korrosion eller slitage ved fittings og skift pakninger ved utætheder.

Bemærkninger

Produktet leveres som enkelt enhed (ikke bulkemballage angivet her) og er mærket under JMP med MPN 757.04.65 og GTIN 4043981238846. Hvis der er krav om certificering til tryk- eller brændstofsystemer, bør dette verificeres med JMP eller leverandøren før anvendelse.
