Adapterkabel LFB til ratbetjening og antenne – VW / Audi / Seat / Skoda
Produkt: ADAP KABEL LFB INTERFACE VW

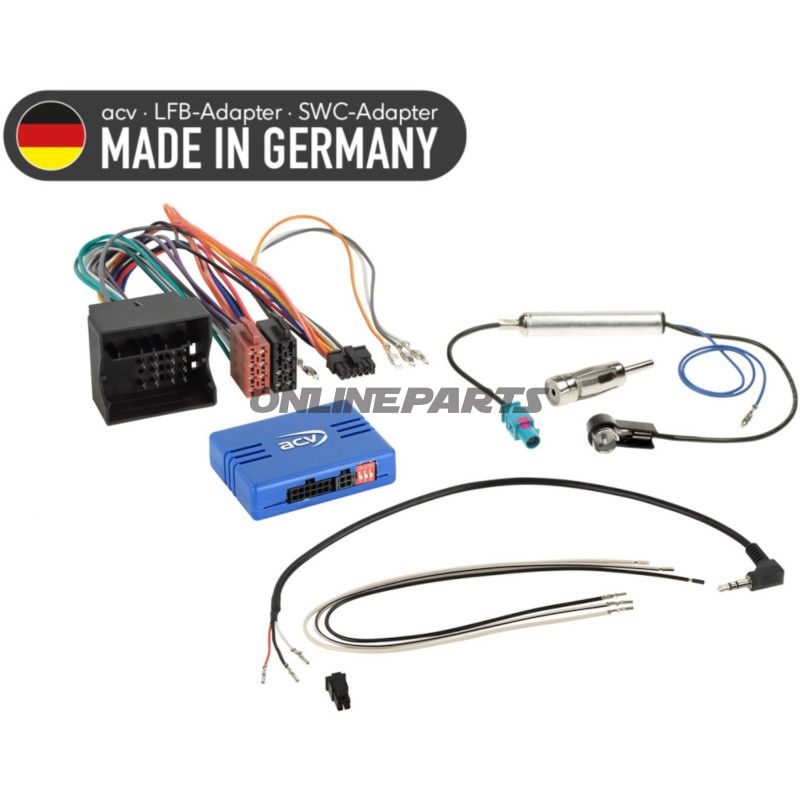

Dette adapterkabel fra ACV (GTIN 4026724674835, MPN 194.10.63) er en grænseflade til at bevare ratets originale fjernbetjeningsfunktioner og antenneforbindelse ved udskiftning af fabriksradioen med en eftermonteringsradio. Kablet håndterer CAN-bus-kommunikation og tilbyder fysiske adapterstik til originale VW/Audi/Seat/Skoda 40-pin firkantet Quadlock-forbindelse samt Fakra-antenne (hunkonnektor) til overgang til DIN/ISO-antenne eller jack/ISO eftermonteringsstik.
- Funktion: Oversætter og videresender ratbetjeningskommandoer via bilens CAN-bus til eftermonteringsradioen, leverer antenneforbindelse (Fakra) og forsyner relevante styresignaler som tænding (+12V), belysning, baklys og hastighedssignal efter behov.
- Diagnostik: Integreret LED-indikator: blinkende blå = CAN-søgning, konstant blå = CAN aktiv, rød = +12V tændingsstrøm aktiv.
- Kompatibilitet: Designet til en lang række VW-koncernens modeller (Audi, Seat, Skoda, VW) og til en række OEM-enheder inklusive 2-DIN enheder, RNS/RCD serier, Bosch/RNS-E, Blaupunkt/Grundig/Matsushita mv. Se køretøjslisten i nedenstående afsnit for nærmere model- og årgangsangivelse. Bemærk at visse varianter kræver supplerende adaptere eller aktive systemadaptere til specifikke OEM-lydsystemer.
Materiale og opbygning
Kablet er udført med industrielle stik og ledningsmaterialer designet til bilbrug: Quadlock/40-pin firkantet stik af plast med metalindvendige kontakter for sikker mekanisk og elektrisk forbindelse, Fakra antennekonnektor til RF-signaler, samt standardiserede jack/ISO/Key1/Key2 adaptermuligheder til eftermarkedsenheder. Materialevalget fokuserer på elektrisk pålidelighed, korrekt signaloverførsel og mekanisk holdbarhed uden påstande om urealistiske levetidsgarantier.
Signal- og strømroller (oversigt)
- Lyserød: +12V tænding (terminal 15) – maks. 1,5 A
- Orange: +12V belysning (terminal 58) – maks. 0,1 A
- Hvid: +12V baklys – maks. 1,5 A
- Gul/grøn eller gul/rød: hastighedssignal
- Grå: ingen funktion / information om pin-konfiguration
- Specifik note: Pin 11/12 på 40-pin Quadlock kan levere fjernstyring til DynAudio OEM-forstærker (kontroller ved måling)
Yderligere tilslutningsmuligheder
ACV-adapteren kan kombineres med flere radioadaptere afhængigt af eftermonteringsradioens mærke: Alpine, Blaupunkt, Clarion, JVC, Kenwood, Pioneer, Sony m.fl. For eksempel bruges 3,5 mm jack-adaptere eller KEY1/KEY2/GND-adaptere (artikelnr. 42arc107, 42arc000 mv.) til specifikke modeller. Til Pioneer AVH/DMH/SPH 2022-udgaver anbefales 42arc1072 i forbindelse med LFB-kablet.
Kompatible bilmodeller (udvalgte årgange)
Produktet dækker mange Audi-, Seat-, Skoda- og Volkswagen-modeller fra tidlige 2000’ere til midten af 2010’erne. Eksempler: Audi A1/A3/A4/A5/A6/A8/TT/R8, Seat Alhambra/Altea/Leon/Mii, Skoda Fabia/Octavia/Superb/Yeti, og et bredt udvalg af VW-modeller inkl. Golf, Passat, Touran, T5/T6 Transporter, Touareg, Amarok mv. Kontroller visuelt at køretøjets originale stik matcher de viste adapterstik, og bekræft årgang/udstyrsvariant før installation.
Installation og konfiguration (kort)
- Arbejdet bør udføres af fagpersonale med kendskab til køretøjets ledningsnet og CAN-bus.
- Følg tjekliste: sluk for strøm, demonter OEM-enhed, kontroller kontinuitet og pin-konfiguration, tilslut radioforbindelseskabel efter eftermonteringsradioens vejledning, tilslut live sidst.
- Programmering: Indstil interface-dip-switches og foretag nødvendig softwarekonfiguration af interface og eftermonteringsradio (se medfølgende dokumentation).
- Eventuelle ændringer i kabelkonfiguration eller alternative forbindelser kan påvirke producentgaranti og bør kun udføres af kvalificeret personale efter kontrol af producentkrav.
Vigtige bemærkninger
Funktionalitet kan variere med biler fra eksportmarkeder, specielle OEM-konfigurationer eller visse navigations-/lydsystemer. Sammenlign altid fysisk stikudformning og verificer OEM-radioens type i køretøjet før bestilling og montering. Ved usikkerhed anbefales kontrolmåling af relevante ben for +12V og fjernbetjeningssignaler.
ACV ADAP KABEL LFB INTERFACE VW, MPN 194.10.63 (GTIN 4026724674835) – grænseflade til bevarelse af ratbetjening og antennefunktion ved eftermontering af bilradio.
