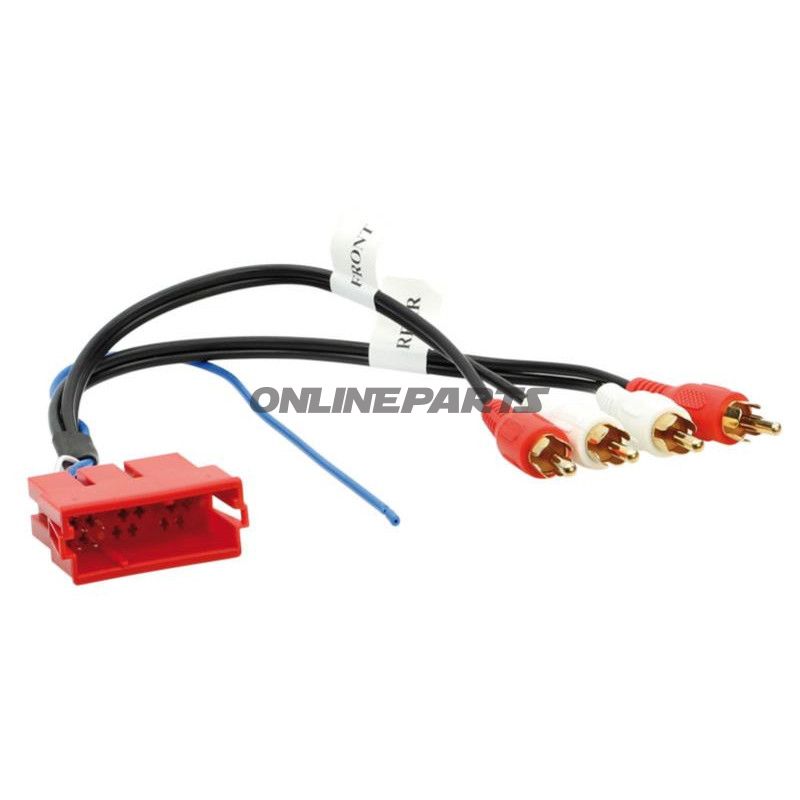

Adapterkabel AKTIVSYSTEM Audi mini-ISO - CINCH

Adapterkabel til aktivt lydsystem — Mini‑ISO (20‑pin) til CINCH (for/bag)

Produkt: Adapterkabel til aktivt lydsystem fra ACV (MPN: 194.05.40, GTIN: 4026724445015). Adapteren konverterer Mini‑ISO OEM‑forforstærkerudgange til goldplated CINCH‑stik for både for- og bagkanaler.

Funktion

• Gør det muligt at forbinde et eftermarked‑forstærker- eller signalprocessor‑system til bilens originale Mini‑ISO aktive højtalerudgange.
• Overfører forforstærkersignaler (RCA/CINCH) fra bilens OEM‑enhed til eksternt udstyr uden at ændre bilens originale stik eller ledningsnet.
• Den blå leder leverer +12 V fjernstyring til forstærkerens tænd/sleep‑funktion.

Materialer og opbygning

• Mini‑ISO hanstik til OEM‑tilslutning og goldplated CINCH‑kontakter som udgang. Guldbelægningen reducerer korrosion og forbedrer kontaktkvaliteten over tid.
• Kabler med skærm omkring signallederne for at mindske støjpåvirkning fra køretøjets elektriske systemer.
• Konstruktionen er udført med fokus på holdbarhed ved installering i bilinteriør (ikke udsat udendørs), og stikdimensionerne svarer til standard Mini‑ISO og RCA/CINCH‑specifikationer.

Teknisk anvendelse og begrænsninger

• Designet til 2‑ og 4‑kanals OEM aktive lydsystemer med forforstærkerudgang på over 3 V. Forforstærkerens udgangsniveau bør kontrolleres før tilslutning.
• Ikke egnet til køretøjer med Nokia DSP eller biler med fabriksmonteret RNS‑E, medmindre denne specifikke systemarkitektur understøtter eksterne RCA‑udgange.
• Den blå fjernledning leverer +12 V til ekstern forstærkerstyring; sørg for korrekt tilslutning til forstærkerens remote‑indgang.

Kompatibilitet

Adapteren passer til mange Audi‑modeller samt Seat‑modeller med 20‑pin Mini‑ISO. Typiske anvendte modeller inkluderer (eksempler og årgange):

• Audi A2 (8Z) 11/1999–07/2005
• Audi A3 (8P) 03/2003–12/2006 (kun med 1‑DIN radio)
• Audi A3 (8L) 09/1996–06/2003
• Audi A4 (B5) 10/1994–09/2001
• Audi A4 (B6/B7) 11/2000–02/2009 (visse 1‑DIN varianter)
• Audi A6 (4B/C5) 04/1997–03/2005 (uden RNS‑E)
• Audi A8 (D2) 05/1994–07/2002
• Audi TT (8N) 10/1998–06/2006
• Seat – alle modeller med 20‑pin Mini‑ISO

Bemærk: kontrolér altid bilens radio‑/stiktype før køb — visse varianter (fx biler med fabriksmonteret DSP eller RNS‑E) kan afvige.

Praktiske fordele for teknikeren

• Muliggør hurtig tilslutning mellem bilens originale ledningsnet og standard RCA‑baserede forstærkere eller processorer uden afmontering eller klip på fabriksledninger.
• Giver en ren, reversible løsning ved installation og test af eftermarkedselektronik.

Yderligere information

Producent: ACV. MPN: 194.05.40. GTIN: 4026724445015. Stik og ledningsfarver følger OEM‑konventioner; se installationsvejledning eller teknisk diagram ved tvivl om pinout og signalniveauer.
