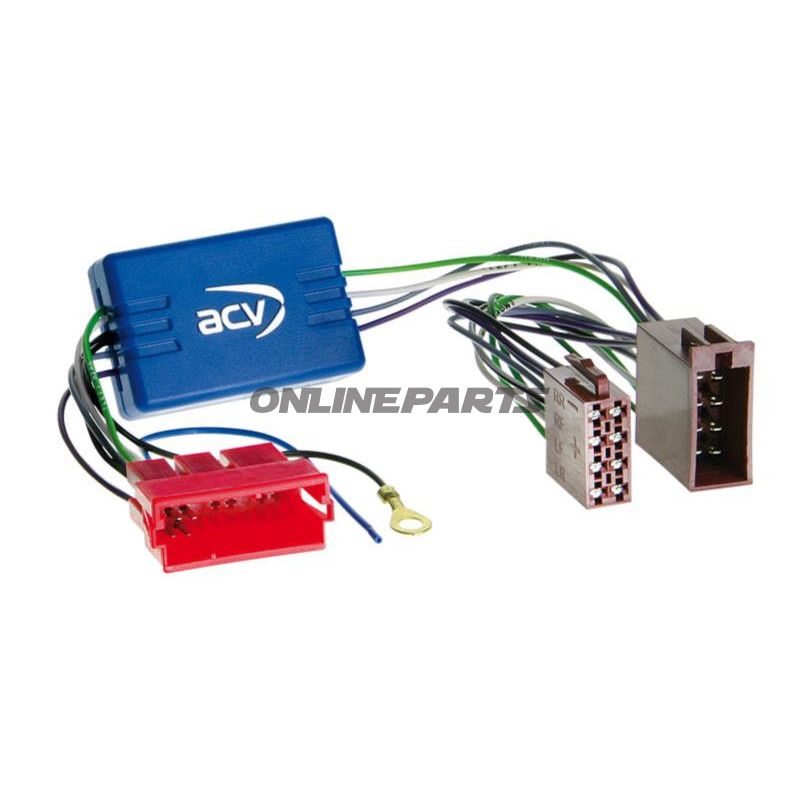

Adapterkabel AKTIVSYSTEM VAG

Adapterkabel til aktiv højtalersystemer i VAG-køretøjer

Produkt: Adapterkabel AKTIVSYSTEM VAG fra ACV (MPN: 194.05.34, GTIN: 4026724338027). Dette kabel forbinder ISO-højtalerudgangen fra en bilradio til bilens aktive højtalersystem via Mini‑ISO-stik (gule 6‑pol eller 20‑pol sort Mini‑ISO).

Funktion og anvendelse

• Formålet med adapterkablet er at oversætte standard ISO‑højtalerudgangssignalet til de konnektorer, som anvendes i mange VAG‑gruppens biler med aktive (del‑ eller fuldaktive) højtalersystemer.
• Kablet muliggør korrekt signalforbindelse og pin‑til‑pin tilslutning mellem eftermarkedets autoradioer og fabriksmonterede aktive forstærkersystemer uden permanent ændring af bilens kabelnet.
• Bemærk: Egnet for del‑ og fuldaktive systemer, men ikke kompatibelt med Bose‑lydsystemer.

Materiale og konstruktion

• Stik: Mini‑ISO kompatible stik (gule 6‑pol eller 20‑pol sort Mini‑ISO). Stikkene er udført med standardiserede plasthuse for sikker låsning i bilens fabrikskonnektorer.
• Ledere: Kobberledere med passende tværsnit for højtalersignaler, isoleret i PVC eller tilsvarende el‑isolerende materiale for beskyttelse mod slid og varme.
• Skærmning og forlængelse: Kabeltypen er designet til korte forbindelser bag instrumentbrættet; der er ikke tale om avanceret audiokabel med ekstra høj‑end skærmning, men om en robust fabriksadapter til signaloverførsel.
• Samling: Løsningsorienteret produktion uden lodninger i synlige sektioner; stik og ledningsender er fremstillet for holdbar kontakt og gentagne tilslutninger.

Kompatibilitet

• Konstrueret til VAG‑gruppens modeller, der anvender Mini‑ISO 20‑pol eller 6‑pol Mini‑ISO til aktive højtalersystemer. Eksempler på kompatible modeller inkluderer:
  • Audi A2 (8Z) 2000–2005
  • Audi A3 (8L) 1996–2003, Audi A3 (8P) 2003–2006
  • Audi A4 (8D/B5) 1995–2000, A4 (B6) 2000–2004, A4 (B7) 2004–2006
  • Audi A6 (C5) 1997–2005
  • Audi TT (8N) 1998–2006
  • VW Golf III & IV, VW Vento, VW Passat
  • Seat og Skoda: modeller med 20‑pol Mini‑ISO
• Kontroller bilens fabrikskonnektor og systemtype (delaktiv eller fuldaktiv). Adapteren passer ikke til Bose‑systemer eller andre proprietære varianter, der bruger særskilte signalprotokoller eller integrerede forstærkerkort.

Tekniske fordele og arbejdsmæssige overvejelser

• Bevarer fabrikskabler og gør det muligt at afmontere eller udskifte radio uden varige ændringer i bilens ledningsnet.
• Reducerer risiko for forkert pinforbindelse ved manuel omskiftning, da adapteren matcher industristandardens pin‑layout til Mini‑ISO‑konnektorer.
• Praktisk for mekanikere og installatører: hurtig plug‑and‑play montering bag instrumentpanel eller i radioåbningen.
• Ved arbejde med aktive systemer: følg producentens anvisninger for niveau‑og signalmatch; nogle systemer kræver yderligere adaptere eller modstande for korrekt belastning og kan have behov for fjernstyring/antennetrigger fra radioen.

Brand og identifikation

Produktet er fremstillet af ACV og sælges under MPN 194.05.34. GTIN‑koden 4026724338027 kan bruges til entydig identifikation i reservedelsregistre og indkøbssystemer.

Monteringstips

• Frakobl batteriet før arbejde med bilens elektriske system.
• Sørg for korrekt seating af Mini‑ISO‑stikket; forkert indsættelse kan beskadige låseører.
• Kontrollér højtalerkonfiguration (for‑ og bagkanaler) efter montage og foretag en systemtest inden genmontering af paneler.

Leveres som enkelt kabel til brug ved montering af eftermarkedsradio i VAG‑køretøjer med aktive højtalersystemer.
