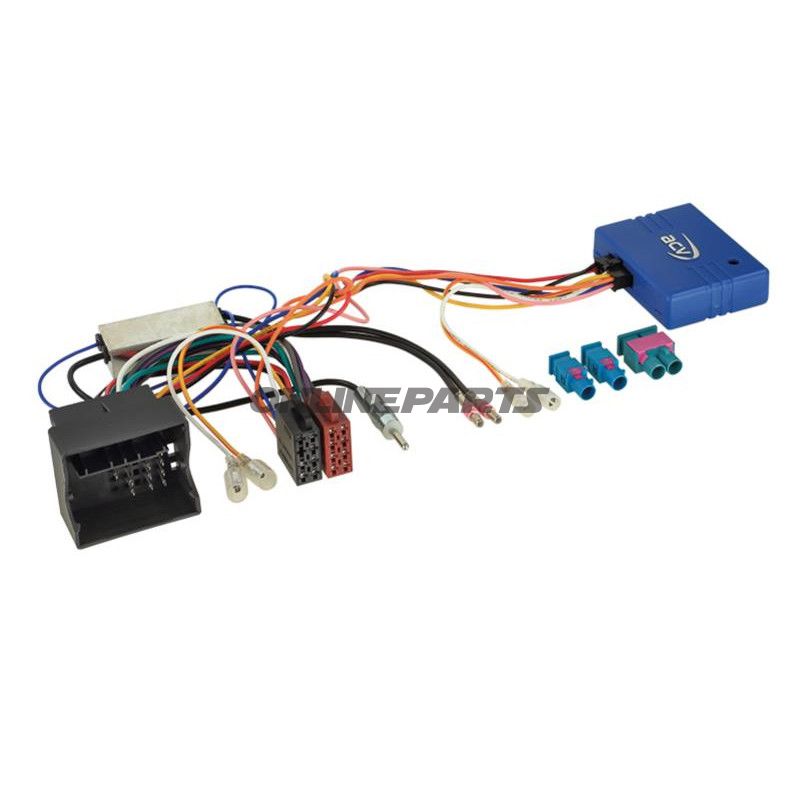

CAN-Bus VAG Quadlock-ISO / Antenne DIN-adapterkabel

CAN-Bus adapterkabel VAG Quadlock (40-pin) → ISO + DIN antenne (til AUDI / VW / SEAT / SKODA)

Produkt: CAN-Bus VAG Quadlock-ISO / antenne DIN-adapterkabel fra ACV. Artikelnummer (MPN): 194.07.02. GTIN: 4026724217315.

Dette kabelsæt gør det muligt at erstatte fabriksinstalleret OEM-radio i CAN-bus-styrede VAG-køretøjer (Audi, VW, Seat, Skoda) med en eftermarkedsradio ved at omsætte relevante CAN-bus-data til analoge signaler, som eftermarkedsenheden kan håndtere.

• Funktion: Konverterer digitale CAN-bus-signaler til analoge udgange for strøm, højttalere (ISO-pinout) og antenne (DIN). Understøtter også phantom-forsyning til Fakra-antenne (diversity → DIN).
• Signaludtag: Tænding (tændingsplus), belysning, bakgear, og speedpulse (hastighedssignal) leveres som læsbare analoge signaler.
• Udgangskapacitet: Udgange belastbare op til cirka 1 A (maks. læsbar).
• Forbindelser: 40-pin Quadlock (firkontakt) mod ISO strøm/højttaler-stik og DIN antennestik; antenne via Fakra → Fakra (sæt) med phantom-mating til DIN.

Materialer og opbygning: Adapterkablet er udført med standardiserede plast- og metalstik (Quadlock, ISO, Fakra, DIN) med krympede eller støbte terminalforbindelser for at sikre elektrisk kontakt og mekanisk holdbarhed ved montage i instrumentbræt. Valget af Fakra- og DIN-stik sikrer kompatibilitet med fabriksantenner og eftermarkedsantenner, mens Quadlock-konnektoren matcher VAG-fabrikkens 40-pin-stik.

Kompatibilitet og anvendelsesområder: Produktet er beregnet til en lang række VAG-modeller fra ca. 2003 og frem til senere 2010'ere (se liste nedenfor). Bemærk at visse varianter af modeller med specifikke OEM-enheder (fx MIB-platform, 2-DIN OEM-enheder eller særlige OEM-lydsystemer) kræver supplerende artikler eller ikke er understøttet; tjek køretøjets konkrete udstyrsvariant før montering.

• Audi (eksempler): A1 (2010–2019*), A3 (2003–2013), A4 (2000–2009), A5 (2007–2010), TT (2006–2014), R8 (2007–2015), Q5 (udgaver 2008–2016).
• Seat: Alhambra (2010–2015), Altea (2004–2015), Exeo (2008–2013), Ibiza/Leon/Toledo/Mii (udvalgte årgange).
• Skoda: Citigo/Octavia II/Rapid/Roomster/Superb/Fabia/Yeti (udvalgte årgange).
• VW: Amarok, Caddy, Caravelle, CC, EOS, Golf, Jetta, Multivan, Passat, Polo, Phaeton, Scirocco, Sharan, T5/T6, Tiguan, Touran, Touareg, UP (udvalgte årgange).

(*) Bemærk: Køretøjer med visse OEM-enheder som MIB-platformen, koncert-enhed med farveskærm eller specifikke fabrikslydsystemer kan kræve yderligere dele eller særskilt artikel; eksempelvis henvises der i nogle tilfælde til supplerende artikler for aktivering af fabrikslydsystemet eller tilpasning ved 2-DIN OEM-enheder.

Tekniske fordele for montøren:

• Standardspecifikke stik for enkel plug-and-play-montage uden behov for klipning eller omkodning i mange tilfælde.
• Leverer både strøm- og signalniveauer til eftermarkedsradioer i ISO-format samt antenneforbindelse i DIN-format, hvilket forenkler installation i instrumentbræt med fabriksantenne.
• Understøtter nødvendige komfortsignaler (tænding, belysning, bakgear, speedpulse) som analoge udgange, hvilket gør det muligt at bevare funktionalitet som bak-kamera, hastighedsafhængig lydstyring mv., afhængigt af eftermarkedsenhedens funktioner.

Praktiske anvisninger: Kontrollér køretøjets årgang og eksisterende OEM-enhed inden køb. Ved tvivl om kompatibilitet (fx MIB-platform, OEM 2-DIN enheder eller specifikke fabrikslydsystemer) anbefales det at sammenholde MPN 194.07.02 med køretøjets fabriksoplysninger eller kontakte teknisk support.

Brand og identifikation: ACV leverer dette kabel under MPN 194.07.02; GTIN 4026724217315 kan anvendes ved verifikation af varen.
