Adapterkabel CAN-Bus VAG Quadlock-ISO / Antenne ISO

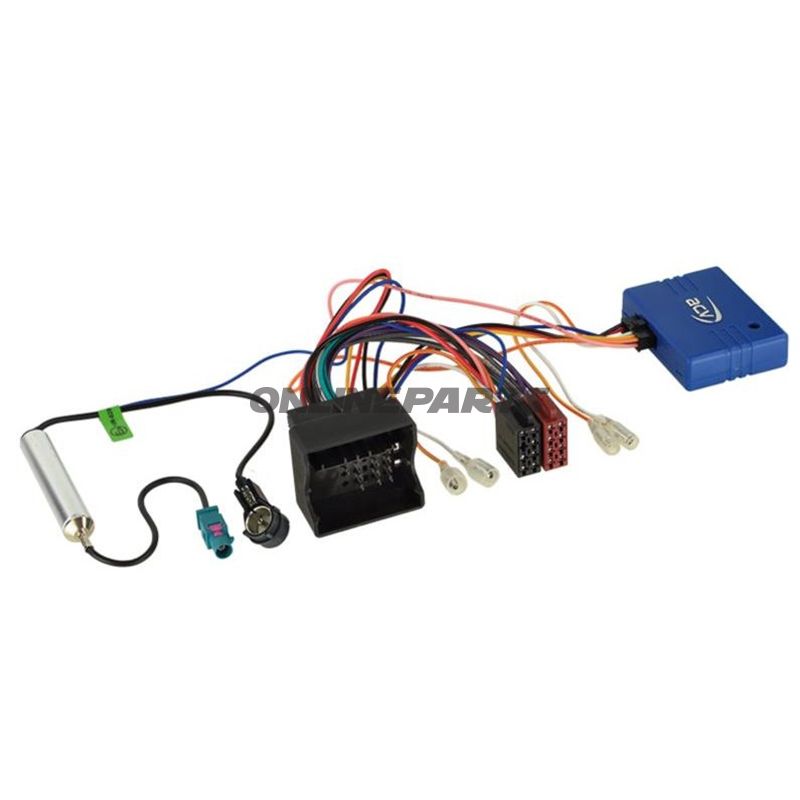

Adapterkabel CAN-bus VAG Quadlock (40-pin) til ISO + antenne (Fakra → ISO)

Produkt: Adapterkabel CAN-bus til udskiftning af fabriksradio i VAG-køretøjer (Audi, VW, Seat, Skoda). Leveres af mærket ACV, modelnummer MPN 194.02.12. GTIN: 4026724217308.

Funktion

• Konverterer relevante digitale CAN-bus-signaler fra køretøjets 40‑pin Quadlock‑stik til analoge udgange og ISO‑kompatible forbindelser, hvilket gør det muligt at montere eftermarkedsradioer i køretøjer med fabriksinstalleret OEM‑enhed.
• Adapteren leverer standardiserede signaler til eftermonterede enheder: tændingssignal (ignition), belysningssignal (dimming/illumination), bakgear (reverse) og hastighedspuls (speed pulse).
• Indeholder antenneadapter med Fakra‑til‑ISO og understøtter fantomforsyning (phantom power) til aktive antenner via Fakra.

Materialer og elektriske egenskaber

• Konnektorer: 40‑pin Quadlock (firkantet) til ISO‑stik. Antenneforbindelse via Fakra‑konnektor konverteret til standard ISO‑antenne.
• Elektriske udgange: Maks. belastning 1 A pr. udgang. Beregnet til signalniveauer for styring/aktivering, ikke som hovedstrømskabel til høje belastninger.
• Konstruktion: Kommercielt standard kabelsæt med afskærmede ledere til at minimere støj på data/antenne. Konnektorer med låsemekanismer for sikker mekanisk og elektrisk kontakt.

Kompatibilitet og anvendelsesområder

Adapteren er designet til VAG‑platforme (Audi, VW, Seat, Skoda) der bruger CAN‑bus og Quadlock 40‑pin til OEM‑radioer. Den er særligt relevant ved udskiftning af OEM 2‑DIN enheder eller for at bevare komfortfunktioner ved eftermontering af en eftermarkedsradio.

• Audi: A1 (2010–2019*), A3 (2003–2013), A4 (2000–2009), A5 (2007–2010), R8 (2007–2015), TT (2006–2014) m.fl.
• Seat: Alhambra, Altea, Exeo, Leon, Mii, Toledo mv. (årstal varierer, se nedenfor for undtagelser)
• Skoda: Citigo, Octavia II, Rapid, Roomster, Superb, Fabia, Yeti mv.
• VW (Volkswagen): Golf, Passat, Polo, Touran, T5/T6, Amarok, Caddy, Multivan, Touareg mv.

Bemærkninger om kompatibilitet: Visse modeller kræver supplerende artikler eller særskilte adaptere for fuld funktionalitet (f.eks. aktivering af OEM‑lydsystem eller koncerntyper med farveskærm). Der findes separate artikler til nogle OEM‑systemer; tjek køretøjsspecifikation og eventuelle yderligere produktreferencer inden montering.

Fordele for montører og værksteder

• Giver adgang til nødvendige analoge signaler fra CAN‑bus uden at skulle omprogrammere bilen.
• Reducerer tid til installation ved at samle strøm, højtaler/ISO‑forbindelse og antennekonvertering i ét kabelsæt.
• Standardiseret Quadlock‑til‑ISO grænseflade gør adapteren kompatibel med de fleste almindelige eftermarkedsradiosystemer.

Praktiske anvisninger

• Kontroller køretøjets OEM‑radiovariant og eventuelle krav til aktivering af OEM‑lydsystem før installation (nogle modeller kræver ekstra artikelnumre eller programmering).
• Sørg for at udgangsbelastningen ikke overskrider 1 A på de analoge udgange.
• Montér Fakra‑antenneforbindelsen sikkert og verificér fantomforsyningens funktion ved behov for aktiv antenne.

Teknisk identifikation

• Brand: ACV
• MPN: 194.02.12
• GTIN: 4026724217308

Denne adapter er udviklet til fagfolk og er beregnet til installationsmiljøer, hvor bevarelse af komfort‑ og styresignaler er nødvendig ved eftermontering af radioen. Tjek altid køretøjets modelår og OEM‑udstyr for at sikre korrekt match.
