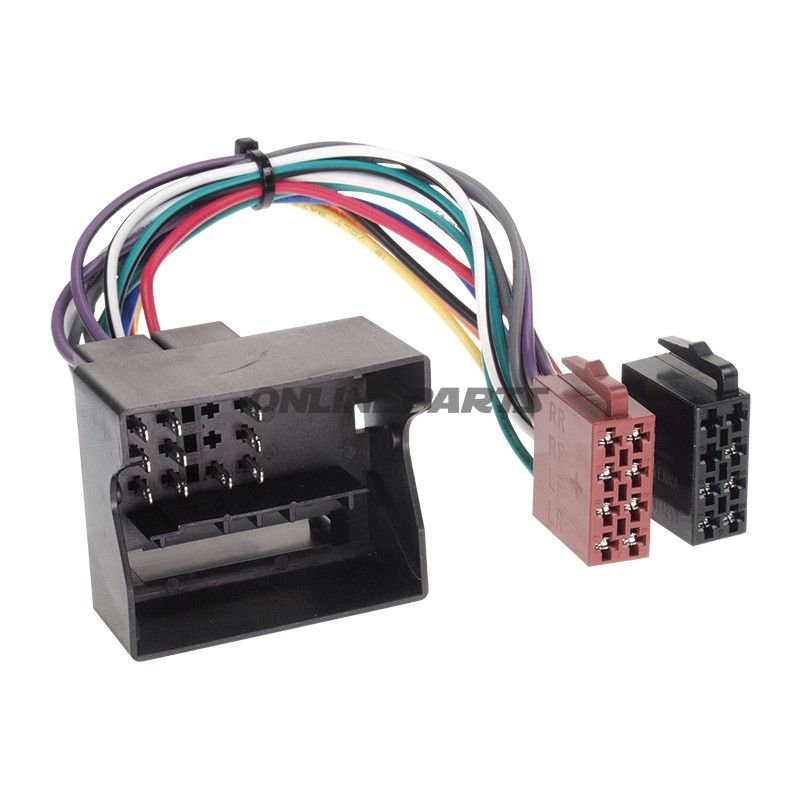

Adapterkabel ISO BMW / LAND ROVER

Adapterkabel ISO til bilradio – kompatibelt med BMW, Mini, Land Rover og Rover

Dette adapterkabel fra ACV (MPN: 194.02.85, GTIN: 4026724024029) er designet til at forbinde eftermarkedsradioer med bilens originale ISO-stik i en række BMW-, Mini-, Land Rover- og Rover-modeller. Kablet overfører strømforsyning og fire højttalersignaler iht. ISO-standarden, så installationen af et nyt radiohoved bliver mekanisk og elektrisk kompatibel uden omfattende omskæringer af bilens fabrikskabler.

Funktion

• Kobler bilens eksisterende ISO-stik til standard ISO-stik på eftermarkedsradioer: strøm (stærkstrøm og tændingsstyret +12V) samt fire krænger/højttalersignaler.
• Muliggør hurtig udskiftning eller midlertidig test af radioer ved værkstedet uden varige ændringer i bilens ledningsnet.
• Bemærk: I udvalgte BMW-modeller (fx 1er E87 og 3er E90) kan bilens styring deaktivere det permanente plus (+12V) til radioen efter ca. 45–60 minutter. For pålidelig permanent strømforsyning bør der etableres en separat +12V-forsyningsledning direkte fra batteriet, hvis funktionen ønskes konstant.

Materialer og konstruktion

• Konnektorer udført i formstabil plast med metalstifter, beregnet til varig elektrisk kontakt og modstandsdygtighed over for vibrationer.
• Ledere med passende tværsnit til radio- og højttalerstrømme; isolering i polyester/PVC for almindelig bilbrug og temperaturvariationer.
• Overholdelse af ISO-standarden for strøm og fire højttalersignaler sikrer korrekt pinout og polaritet mellem bil og eftermarkedsradio.

Kompatibilitet og monteringsbemærkninger

• BMW: 1er (E87) fra 2005→, 3er (E46/ E90) fra 01/2001→, 5er (E39, E60, E61) fra 07/2000→, 6er (E63, E64), 7er (F01, F02), X1 (E84), X3, X5, X6 (E71), Z4, Z8.
• Mini (BMW-platform): modeller fra 05/2003→.
• Land Rover: Defender 2 fra 04/2001→, Range Rover 2002–2006.
• Rover: alle modeller fra 2001→.
• Ved enkelte modeller findes permanent +12V på alternative steder (fx mellem midterkonsol og handskerum i 3er E90). I sådanne tilfælde kan fabrikens 10 mm² røde kabel være identifikator for batteriforsyning efter aftagelse af dækplader.

Tekniske fordele

• Plug-and-play-løsning der bevarer eksisterende bilkabler uændrede.
• Reducerer risiko for fejlkabling af højttalerpolaritet og strømforsyning ved korrekt tilslutning.
• Fremstillet af materialer egnet til værkstedsbrug og almindelig drift i biler—ingen overflødige eller misvisende egenskaber angivet.

ACV’s adapterkabel (MPN 194.02.85) med GTIN 4026724024029 er dermed et praktisk kabel til fagpersoner, der skal tilslutte standard ISO-radioer i de nævnte BMW-, Mini-, Land Rover- og Rover-modeller. Husk at kontrollere bilspecifikke strømkretsfunktioner (særligt permanent plus) og, hvor nødvendigt, trække en separat +12V-forsyning fra batteriet for at sikre konstant strøm til radioen.
