Adapterkabel ISO Ford

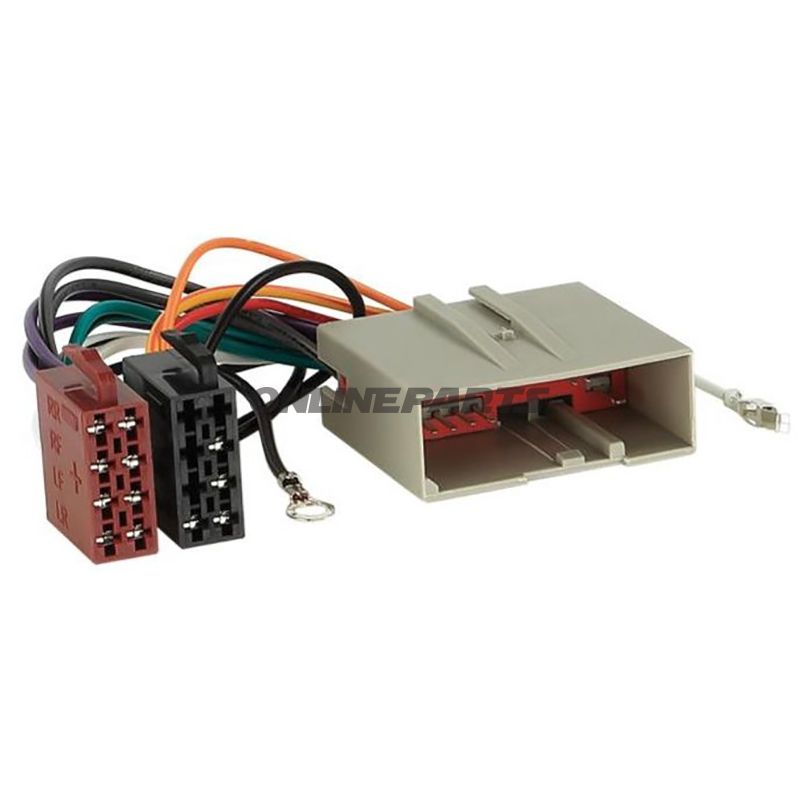

Adapterkabel ISO til Ford 24-pin — til tilslutning af eftermarkedsradio

Dette adapterkabel fra ACV (MPN: 194.03.63, GTIN: 4026724119022) er designet til at etablere en passiv forbindelse mellem fabriksstikket i instrumentpanelet og eftermarkedsradioer eller audioenheder i udvalgte Ford- og Land Rover-modeller. Kablet oversætter det samlede 24-pins Ford-stik til standard ISO-tilslutninger, så signaler kan føres videre uden at skære i bilens originale ledningsnet.

Funktion og anvendelse

• Giver adgang til almindelige strømsignaler: permanent 12 V (memory), 12 V tænding (ACC) og jord.
• Medtager signaler til belysningsstyring og antenne-fjernbetjening, når disse er til stede i køretøjet.
• Overfører højttalersignaler til for- og baghøjttalere via ISO-standardforbindelser.
• Passiv adapter — ændrer ikke signalniveau eller protokol; er beregnet til direkte fysisk forbindelsesfunktion.

Materialer og konstruktion

• Standard plaststik og imprægnerede ledere for at sikre stabil elektrisk forbindelse og beskyttelse mod korrosion under normale driftsforhold.
• Stikkets plastikhus er udformet til at matche fabriksmonterede 24-pins Ford-konnektorer for præcis pasform og mekanisk stabilitet.
• Kablerne er farvekodede efter ISO-konvention for at lette identifikation ved installation og fejlsøgning.

Kompatibilitet og bemærkninger ved installation

• Angivne køretøjer: Ford Fiesta (fra 06/2003 til 2005), Ford Fusion (09/2002 til 2005) og Land Rover Freelander (LN) 2003–09/2006.
• I køretøjer med forskelligt udstyr kan visse signaler mangle i fabriksstikket. Manglende funktioner kan kræve tilslutning til ekstra tappepunkter i køretøjet (f.eks. sikringsboks) eller brug af grænseflader.
• Mulige nødvendige ekstraenheder: CAN-bus-grænseflade, LFB-grænseflade, lydsystemadapter, kameraadapter — afhængigt af bilens udstyr og den ønskede funktionalitet.
• Der er en ekstra jordkontakt på adapteren; sørg for at kontrollere jordforbindelser for at undgå støj eller funktionsfejl i lydsystemet.
• Signaler bør altid verificeres med multimeter eller passende testudstyr før permanent tilslutning for at sikre korrekt tilslutning og undgå beskadigelse af udstyr.

Tekniske fordele for mekanikere og erfarne montører

• Reducerer behovet for at skære i bilens originale ledningsnet — bevaret fabriksinstallation gør tilbageførsel lettere.
• Standardiseret ISO-udgang forenkler tilslutning af et bredt udvalg af eftermarkedsradioer uden tilpasning af stik.
• Kompakt formfaktor og formtilpasset 24-pin kontakt letter montage i dashbordets installationsspor.

Identifikation

Produktet leveres af ACV og kan identificeres ved producentnummer 194.03.63 og GTIN 4026724119022. Oplys disse ved forespørgsel om kompatibilitet eller ved bestilling.

Installationsnote

Dette adapterkabel er en passiv forbindelse. Hvis køretøjet anvender digitale busser eller proprietære lydsignaler, kræves en passende grænseflade for fuld funktionalitet. Kontrollér bilens udstyrsniveau og signaltilgængelighed før monteringsarbejde.
