ISO-adapterkabel med phantomforsyning

ISO-adapterkabel med phantomforsyning til bilradio og antenne

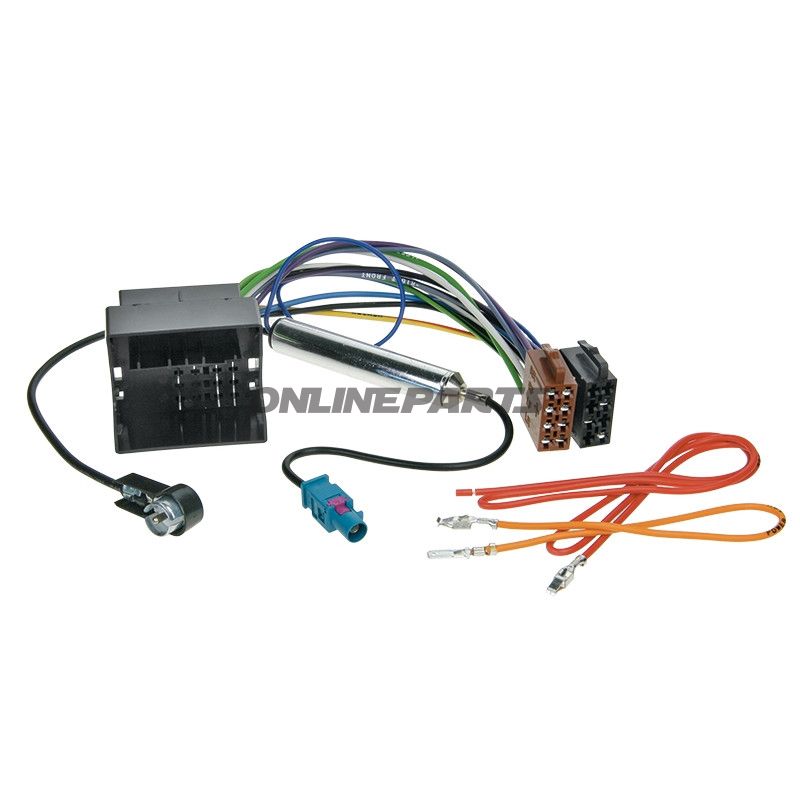

Produkt: ISO-adapterkabel med phantomforsyning fra ACV (MPN: 194.03.01, GTIN: 4026724006810). Dette kabel bruges til at tilslutte eftermarkedets bilradioer og forsyne bilantennen med phantomstrøm, samtidig med at standard ISO-strøm- og højttalerforbindelser opretholdes.

Funktion og anvendelse

• Adapteren omdanner bilens fabrikskonnektor (Quadlock) til standard ISO-tilslutninger, så udskiftningsradioer med ISO-stik kan monteres uden at ændre bilens originale kabling.
• Phantomforsyningen (phantom power) leverer antennens 12 V forsyning via antennekablet, hvilket er nødvendigt for aktive antenner eller antenneforstærkere, der kræver tænding fra radioen.
• Understøtter strømforsyning (+12 V) og forbindelser til fire højttalere (for-/bag, venstre/højre) i overensstemmelse med ISO-standarderne.
• Leveres med en ekstra adapter til forbindelsen mellem antenneforsyning og bilens originale antennekontakt, så antenneforsyningen kan føres korrekt igennem.

Materialer og konstruktion

• Kabler og stik er udført med standardisolering og metalpins, der er passende til bilbrug med fokus på stabil kontakt og minimal signaltab.
• Stikkene er formstøbte for mekanisk holdbarhed ved gentagne til- og frakoblinger. Ledningsfarver følger ISO-farvekodningen for nem fejlfinding og korrekt tilslutning.
• Phantomforsyningen er implementeret som en lednings-/kontaktløsning, der sikrer, at antennens 12 V tændes alene når radioen aktiverer antenneudgangen, hvilket mindsker risiko for unødvendigt strømforbrug.

Kompatibilitet

• Primært beregnet til køretøjer med Quadlock-stik. Ifølge producenten ACV er adapteren egnet til Audi (fra ca. 2012), Seat, Škoda og VW.
• Fungerer når fabrikskonnektoren er Quadlock og udskiftningsradioen anvender standard ISO-stik. Ved tvivl om bilens stiktype bør Quadlock-konnektoren verificeres før montering.

Tekniske fordele og praktiske bemærkninger

• Gør det muligt at installere eftermarkedets autoradioer uden at skære i bilens originale ledningsnet.
• Bevarer antennens funktionalitet ved at videreføre antenne-tændsignal (phantomforsyning), hvilket er afgørende for aktive antenner eller biler med indbyggede forstærkere i antennen.
• Korrekt farvemarkering på ledningerne reducerer risikoen for forkert tilslutning af højttalere og strømforsyning ved installation.
• Der er ingen ændringer i bilens elektroniklogik; adapteren fungerer som en pasform mellem Quadlock og ISO-standarderne.

Brand og identifikation

ACV leverer dette kabel under varenummer 194.03.01. GTIN-koden 4026724006810 kan bruges til entydig identifikation ved bestilling eller sammenligning med reservedelsdatabaser.

Installationstips

• Afbryd batteriet før arbejde på bilens elektriske system.
• Sikre korrekt placering af antenneadapteren, så phantomforsyningen kun aktiveres når radioen kræver det.
• Kontroller højttalermodstande og polaritet efter tilslutning for at undgå fasedrejning eller beskadigelse af radio/højttalere.

Bemærk: Produktinformationen er målrettet teknikere og er baseret på producentens angivelser. Ved usikkerhed om kompatibilitet med specifikke modelår eller fabriksudstyr anbefales kontrol mod køretøjets stiktype (Quadlock) eller kontakt til teknisk support.
