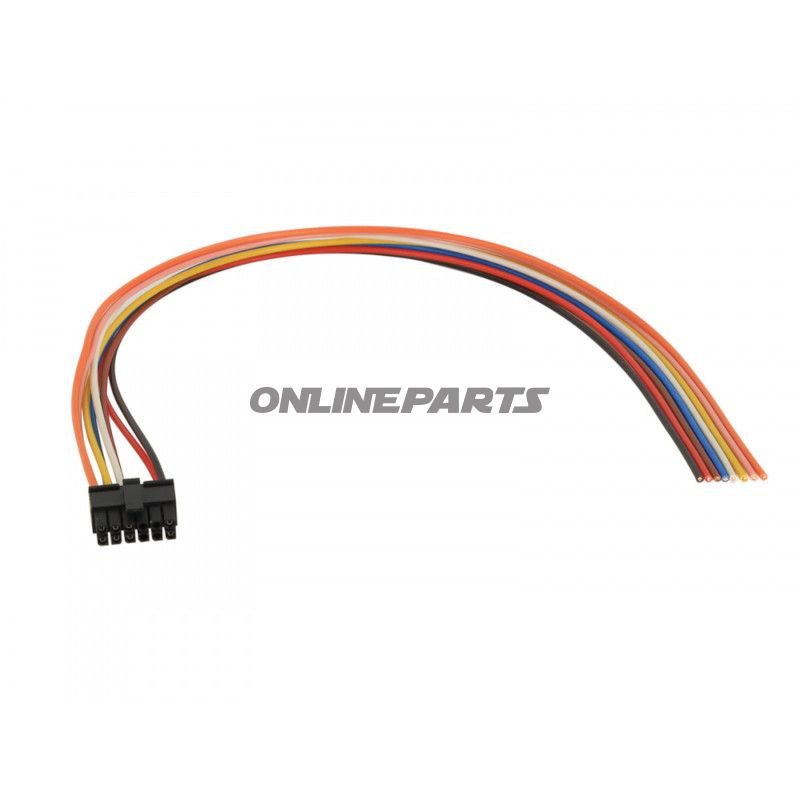

Adapter kabeltræ LFB universal

Adapter kabeltræ LFB, universal til bilradio og tilbehør

Produkt: Adapter kabeltræ LFB universal fra ACV (MPN: 194.08.39, GTIN: 4026724672657). Dette kabelsæt er beregnet som forbindelses- og adapterløsning mellem køretøjets originale ledningsnet og eftermarkeds radioer eller tilbehør, med løs kabeltilslutning for fleksibel montering.

Funktion

• Giver elektrisk og signalmæssig forbindelse mellem bilens LFB-kabelsele (referencer 42c401 / 42c402 / can-uni 01) og en række eftermarkeds radiostik/producenter.
• Muliggør genbrug af eksisterende køretøjsledninger uden permanent omlægning eller beskæring af fabriksnettet.
• Understøtter CAN-signaler i biler hvor CAN-aktivering er nødvendig for integration med dæksensorer, lydsystem eller styresignaler (se noter vedr. køretøjsmodeller nedenfor).

Materialer og konstruktion

• Kabler: Flere lederbaner med isolering egnet til bilmiljø, valgt for elektrisk stabilitet og modstandsdygtighed over for vibration og temperaturvariationer.
• Stik og kontakter: Industrielle plastik- og metaldele designet til standardiseret pasform til eftermarkedsstik; overfladebehandlede kontaktflader for at minimere korrosion og sikre lave overgangsmodstande.
• Beklædning: Ekstern slynge eller krympeflex (afhænger af varianter) for mekanisk beskyttelse og bundtning af ledninger ved monteringspunkt.

Kompatibilitet og anvendelsesområder

Adapteren er angivet som "universal" for LFB-selekabler og er dokumenteret til et bredt udvalg af mærker og modeller. Den er kompatibel med køretøjer fra bl.a. Alfa Romeo, Audi, BMW, Citroën, Chrysler, Dodge, Fiat, Ford, Jeep, Maserati, Mercedes, Opel, Peugeot, Porsche, Seat, Skoda, Smart, Toyota, VW og Volvo (se liste i teknisk dokumentation). Ved montering bør tekniker kontrollere køretøjets specifikke selenummer (42c401 / 42c402 / can-uni 01) og eventuelle CAN-/OEM-krav.

Understøttede radio- og headunit-tilslutninger

• ACV-referencer til forskellige radiointerfaces: 42arc000 (Blaupunkt/andre mini-ISO-typer), 42arc100, 42arc101 (Alpine), 42arc103 (Blaupunkt mini-ISO >2010), 42arc104 (Clarion/JVC), 42arc105 (JVC), 42arc107 (Pioneer/Sony), 42arc108 m.fl.
• Hver af disse varianter repræsenterer adaptermuligheder til specifikke fabrikater og stiktyper — vælg den variant der matcher eftermarkedets hovedenhed.

Tekniske bemærkninger

• Specifikationer og pinouts kan variere mellem køretøjsmodeller; tjek køretøjets specifikke selenumre for korrekt pin-konfiguration.
• I nogle køretøjer kræves CAN-aktivering for ful funktionalitet med OEM-lydsystemet — dette er angivet på modelniveau i producentens reference.
• Biler med fabriksmonteret parkeringssensor (PDC) eller specifikke OEM-lydsystemer kan kræve supplerende adaptere eller ekstra ledningsforbindelser (f.eks. LFB højttaler PDC: 42cpdc).
• ACV som producentnavn er integreret i produktets markering, og MPN 194.08.39 bør anvendes ved bestilling for at sikre korrekt variant.

Praktiske fordele for mekanikere

• Reducerer behovet for at skære i bilens fabriksnet ved radioskift eller monteringsarbejde.
• Giver klar reference til hvilke køretøjsmodeller og årgange adapteren er dokumenteret til, hvilket forenkler arbejdsforberedelsen i værkstedet.
• Standardiseret MPN og GTIN (4026724672657) gør lagerstyring og bestillingskæde mere entydig.

Vigtige referencer og noter

• MPN: 194.08.39
• GTIN: 4026724672657
• Brand: ACV
• Bemærkninger: * Køretøjer med bageste PDC: se punkt 42. ** CAN-aktivering kræves for integration med OEM-lydsystem i nogle modeller. *** Visse køretøjsindstillinger understøttes via kompatible adaptervarianter. **** Blind Spot Assist understøttes ikke i udvalgte Jeep- og andre modeller. ***** Nogle modeller uden OEM-lydsystem kræver særskilt håndtering.

Ved bestilling angiv ACV 194.08.39 for at sikre korrekt variant og match til det køretøjs-specifikke ledningsnet. For detaljeret køretøjsliste og pinout anbefales gennemgang af producentens tekniske dokumentation før montage.
