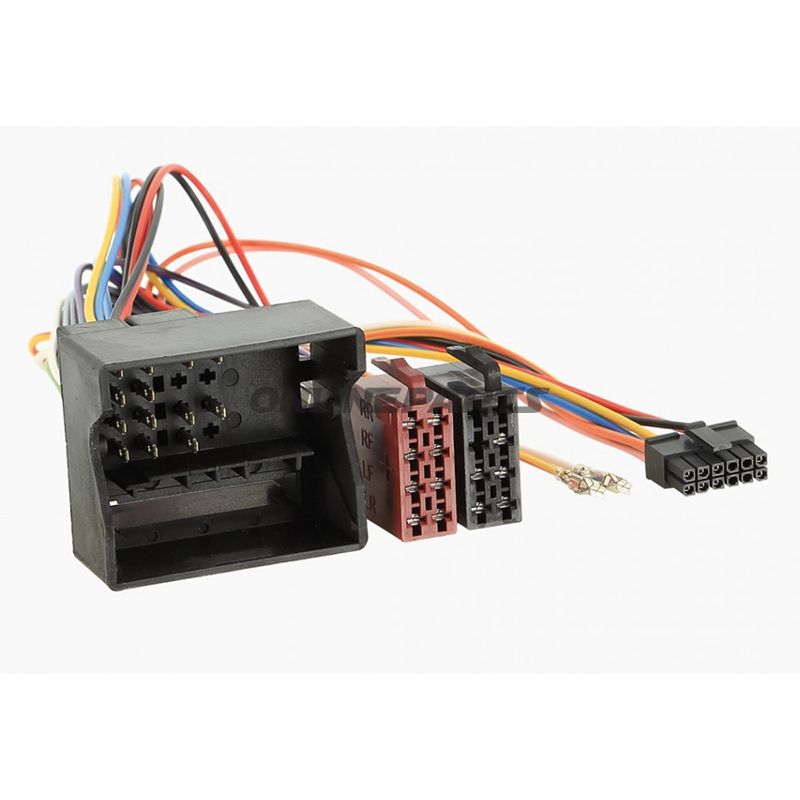

Adapter kabeltræ LFB til radioer – kompatibelt med BMW, Mercedes-Benz, Porsche m.fl.
Produkt: Adapter kabeltræ LFB (ACV 194.07.48, GTIN 4026724671797)
Dette adapterkabeltræ er udviklet til at forbinde fabrikksmonterede køretøjsledningsnet med eftermarkedsradioer ved brug af en 40-polet firkantet stikforbindelse. ACVs kabelsæt (MPN 194.07.48) følger ledningsnet-standarden betegnet 42c401 / 42c402 (CAN-UNI 01) og indeholder de nødvendige signal- og strømførende ledere for at bevare bilens funktioner ved radioudskiftning.
- Funktion: Omdirigerer bilens originale stik til standardiserede radioindgange (ISO/Jack-varianter afhængigt af radio), håndterer strøm, højttalersignaler og relevante styresignaler til infotainmentsystemet.
- Stiktype: 40-polet firkantet stik til køretøjsendens forbindelse.
- Kompatibilitet: Designet til et bredt udvalg af BMW-, Mercedes-, Porsche-, Smart- og VW/Crafter-modeller fra omtrent 2003–2022. Se sektionen nedenfor for model- og årgangsdetaljer; visse varianter kræver supplerende artikler ved OEM-lydsystemer eller særlige funktioner (PDC, E-Call mv.).
Materiale og opbygning
Kablet er udført med isolerede kobberledere og industrielle plastikstik konstrueret til vibrations- og temperaturforhold i køretøjer. Kontakterne er overfladebehandlede for korrosionsbestandighed og stabil elektrisk forbindelse. Isoleringen er dimensioneret til at beskytte mod slitage i føringsveje bag instrumentbordet og i dørpaneler. Der er ingen overdrevne løfter om levetid; produktets design svarer til almindelige krav i bilindustrien for eftermarkedstilbehør.
Teknisk anvendelse og bemærkninger
- Ledningsnetbetegnelse: 42c401 / 42c402 / CAN-UNI 01.
- For køretøjer med bageste PDC kan ekstra artikel være påkrævet (markeret i køretøjslisten).
- På nogle modeller er +12V konstant (batteri) tilslutningen udført som smeltet/fast forbindelse for at håndtere slukkefunktioner; dette er angivet i billisten med noter.
- Særlige OEM-lydsystemer (f.eks. Harman Kardon, E‑Call) kan kræve supplerende adaptere eller artikler for fuld funktionalitet — disse referencer er angivet under de enkelte køretøjer.
Kompatible køretøjer (uddrag)
- BMW 1‑serien (E81/E82/E87/E88) 03/2004–10/2013, BMW 3‑serien (E90/E91/E92/E93) 03/2005–10/2013.
- Mercedes A-, B-, C-, CLK-, E-, G-, GL-, M/ML-, R-, SLK‑klasser samt Sprinter og Vito/Viano i angivne årgange (se specifikation for år og modelkoder i teknisk dokumentation).
- Porsche 911, Boxster, Cayman, Cayenne og Panamera i angivne årsklasser.
- Smart Forfour (B454) og VW Crafter varianter.
Radio-tilslutningsmuligheder
Adapteren understøtter flere eftermarkedsstik-typer via varianter i ACV’s program, herunder Alpine, Blaupunkt, Clarion/JVC, Pioneer/Sony med mere (eksempler: 42arc000, 42arc100, 42arc101, 42arc104, 42arc107 osv.). Valg af korrekt radioadapter (jack/ISO) afhænger af den specifikke eftermarkedsradio og de funktioner, der ønskes bevaret.
Installation og anvendelsesråd
- Produktet er rettet mod mekanikere og erfarne installatører; korrekt match mellem bilens ledningsnetnummer (42c401/42c402) og adapter er afgørende.
- Ved tilstedeværelse af OEM-funktioner (f.eks. Harman Kardon, E‑Call, PDC) kontrollér de noterede artikelhenvisninger og tilføj eventuelle nødvendige supplerende adaptere.
- Efter tilslutning bør alle funktioner (højttalere, strømforsyning, tændingsafhængige udgange og eventuelle CAN-signaler) verificeres før samlet genmontering.
Produktet leveres under mærket ACV og identificeres som artikelnummer 194.07.48 (GTIN 4026724671797). For præcis model-/årsafstemning og eventuelle ekstraartikler, se bilens elektriske skema eller kontakt teknisk support med bilens VIN og lydsystemoplysninger.
