Adapterkabel LFB INTERFACE BMW/Mercedes-Benz/SMA/VW

Adapterkabel LFB INTERFACE til ratbetjening og CAN-bus (BMW / Mercedes / Smart / VW)

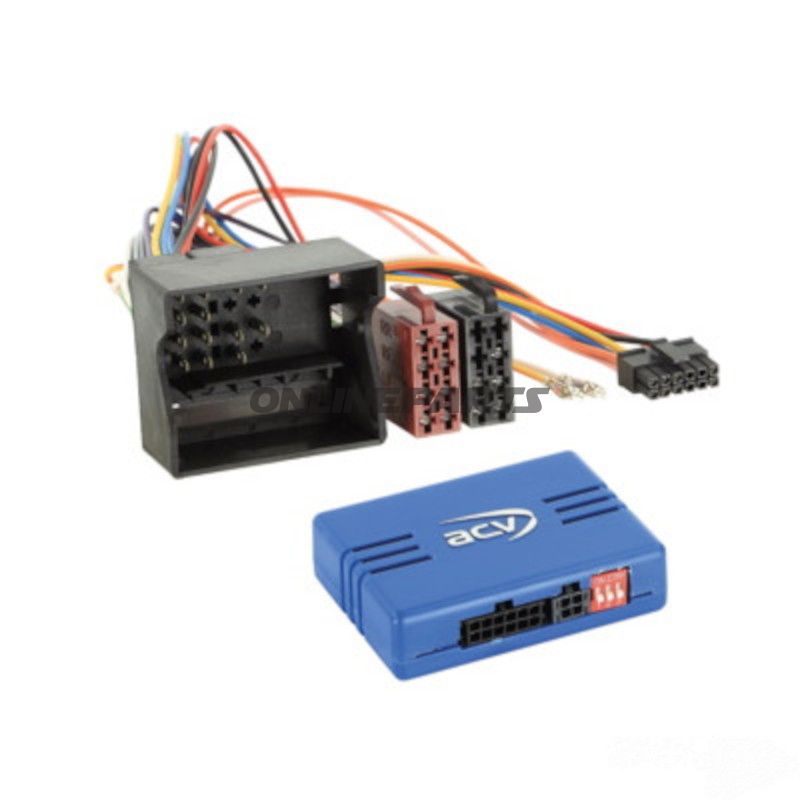

Dette adapterkabel fra ACV (MPN: 194.08.19, GTIN: 4026724672558) er beregnet til at bevare og videreføre ratets fjernbetjeningsfunktioner samt centrale signalsignaler ved udskiftning af fabriksradio i udvalgte BMW-, Mercedes-, Smart- og VW-køretøjer. Produktet fungerer som et interface mellem bilens 40‑pins firkantede fabriksstik og eftermarkedsradioer eller yderligere tilslutningskabler.

Funktion

• Viderefører ratets fjernbetjening til eftermarkedsradio (Key1/Key2/GND afhængigt af tilslutningstype).
• Håndterer CAN-bus kommunikation for at gøre interface-kommunikation mulig i biler med CAN-netværk.
• Leverer relevante styresignaler som tænding, belysning, bakgear og speedpulse til tilsluttet radio/enheder.

Udgangssignaler og begrænsninger

• Lyserød: +12V tænding (terminal 15), max. 1,5 A.
• Orange: +12V belysning (terminal 58), max. 0,1 A.
• Hvid: +12V bakgear, max. 1,5 A.
• Understøtter desuden speedpulse og rat fjernbetjeningssignaler; funktionalitet kan variere afhængigt af det originale lydsystem (se noter om OEM-lyd og kompatibilitet).

Materialer og opbygning

Kablet er udført som standard elektronisk adapterkabel med fabriksstik i plast og ledere dimensioneret til de angivne strømgrænser. Stikkene er formet for at matche 40‑pins firkantet Mercedes/BMW‑konfiguration, og isolering/materialevalg er tilpasset bilmiljø (kort kabelafstand og installationssikkerhed). Der er dip‑omskifter for konfiguration af interface efter køretøjstype; kontroller positionen af disse ved installation.

Kompatibilitet og særlige bemærkninger

• Passer til en række BMW-modeller (fx 1‑serie E81/E82/E87/E88 03/2004–10/2013 og 3‑serie E90–E93 03/2005–10/2013) og mange Mercedes‑, Smart‑ og VW/Crafter‑varianter. Tjek altid årgang og stikoptik i køretøjet før bestilling.
• For Mercedes: understøttede modeller inkluderer bl.a. A‑, B‑, C‑, CLK‑, E‑, G‑, GL‑, M/ML‑, R‑, SLK‑, Sprinter‑ og Vito/Viano‑varianter inden for angivne årgange. Se specifik liste for nøjagtige årgangsintervaller.
• Ved køretøjer uden lydport eller med specifikke OEM‑lydsystemer (fx Harman Kardon) kræves eventuelt supplerende artikler: lydgate‑varianter eller særlige interface‑artikler (referencer angivet i den tekniske dokumentation).
• Ved biler med E‑Call, kontinuerlig 12V‑afbrydelse eller andre fabriksfunktioner kan ekstra konfiguration eller artikler være nødvendige (se referencer i dokumentationen).

Tilslutningsmuligheder og kompatible radioadaptere

ACV‑interfacet kan kobles sammen med en række tilslutningskabler afhængigt af eftermarkedsradioens stiktype: 3,5 mm jack (Alpine, Pioneer, Sony, JVC, Clarion mv.), key1/key2/GND stik og enkelte kabelstik til digitale løsninger. Eksempler på tilhørende kabelartikler er referencekoder som 42arc100, 42arc101, 42arc104, 42arc105, 42arc107 og 42arc108. Vælg kabeltype i forhold til radioens specifikke input for ratfunktionen.

Installation og kontrol

• Sammenlign altid fysisk stikudformning og pinnummerering inden montering.
• Tjek dip‑omskifterpositioner for korrekt indstilling til den specifikke bilmodel.
• Kontroller om køretøjet har OEM‑lyd med begrænsninger (fx understøttelse af kun højt/lavt volumen eller kræver kode/aktivering).

Mærke og identifikation

Produktet er leveret af ACV og identificeres via MPN 194.08.19 og GTIN 4026724672558. Oplys disse numre ved spørgsmål om kompatibilitet eller ved bestilling af supplerende kabler og interface‑artikler.

Bemærk: Denne beskrivelse samler tekniske oplysninger og kompatibilitetsreferencer. På grund af varianter i fabrikationsudstyr og lydsystemer anbefales det at bekræfte køretøjets nøjagtige stiktype og eventuelle OEM‑specialfunktioner før installation.
