Adapterkabel LFB INTERFACE VAG 40 Pin Quadlock

Adapterkabel LFB INTERFACE VAG 40-pin Quadlock – bevarelse af ratbetjening ved eftermontering af radio

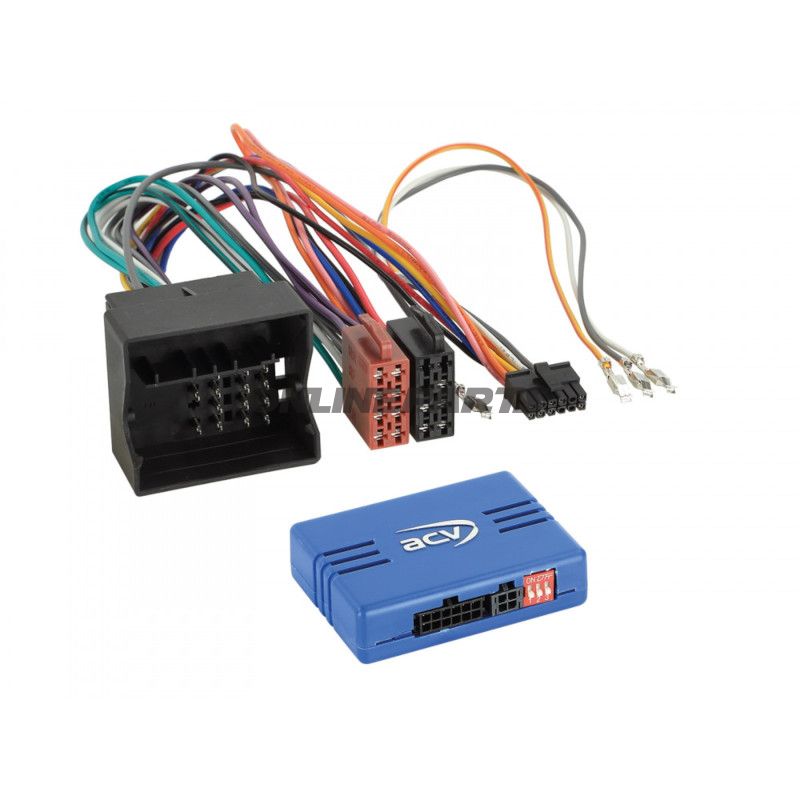

Produkt: Adapterkabel til ratbetjening og CAN-kommunikation for VAG-gruppen (Audi, Seat, Skoda, VW). Dette kabel er fremstillet af brandet ACV, MPN 194.08.20 og GTIN 4026724672602.

Funktion

• Giver mulighed for at bevare de originale ratbetjeningsfunktioner (audio/telefon) når fabriksradioen udskiftes med en eftermarkedsradio.
• Oversætter relevante signaler fra køretøjets kabelnet til eftermarkedsradioens styreindgange og vice versa via CAN-bus og dedikerede key-signaler.
• Leverer vigtige køretøjssignaler til eftermarkedsenheden: tænding, belysning, baklys, speedpulse og ratfjernbetjening.

Materialer og konstruktion

• Konnektorer: Quadlock 40-pin VAG-stik udført i formstabil plast med låsefunktion for sikker mekanisk fastholdelse.
• Ledere: Flertrådet kabling med isolering designet til bilmiljø (temperatur- og vibrationsmodstandsdygtighed). Kabelfarver følger VAG-standard for at forenkle identifikation under montering.
• Elektronik: Indbygget interfaceelektronik til CAN-kommunikation og signalconditioning; udgangsbegrænsning på 1 A maks. for relevante kanaler.
• Beskyttelse: Plasthylstre og aflastninger ved stik for at mindske mekanisk belastning ved installation.

Kompatibilitet og anvendelsesområder

Adapteren er udviklet til en lang række modeller fra Audi, Seat, Skoda og VW. Eksempler på kompatible modeller og årgange (kontroller altid visuelt at bilens stik svarer til adapterens stik):

• Audi: A1, A3 (8P), A4 (B6/B7), A5, A6, A7 (8U), A5 (8R), R8, TT (8J) m.fl. (se specifikke årgange)
• Seat: Alhambra, Altea, Exeo, Ibiza, Leon, Mii, Toledo m.fl.
• Skoda: Citigo, Fabia, Octavia, Rapid, Roomster, Superb, Yeti m.fl.
• VW: Amarok, Beetle, Caddy, Caravelle, CC, EOS, Fox, Golf V/VI, Jetta, Multivan, Passat, Polo, Scirocco, Sharan, Transporter T5/T6, Tiguan, Touareg m.fl.

Bemærk: Nogle køretøjer kræver specifikke OEM-lydsystemindstillinger eller ekstra adapterdele (angivet i original produktinformation). Kontroller dip-switches og om bilen havde en bestemt OEM-enhed før ændring.

Elektriske og praktiske oplysninger

• Kommunikationsstandard: CAN-bus kompatibel.
• Tilslutning: 40-pin firkantet VAG-Quadlock-stik.
• Udgangsstrøm: maks. 1 A for relevante styresignaler.
• Tjek: Sammenlign adapterens stik visuelt med bilens stik og verificer dip-switch positioner ved behov.

Funktionelle fordele for mekanikeren

• Reducerer behov for splicing i bilens originale kabelnet ved korrekt match mellem stiktyper.
• Gør fejlsøgning enklere ved at bevare fabriksstandard farestandarder og signalnavngivning.
• Kompatibilitet med flere eftermarkedstilslutninger — se liste over tilslutningskabler til forskellige radiofabrikanter i teknisk dokumentation (f.eks. adaptervarenumre for Pioneer, Alpine, JVC, Clarion mv.).

Praktiske anvisninger

• Før montering: sammenlign adapterens 40-pin stik med bilens stik visuelt.
• Kontroller hvilke OEM-lydsystemer bilen oprindeligt var udstyret med (se noter om egne referencer i produktinformationen) — nogle varianter kræver yderligere adaptere.
• Observer dip-switch indstillinger på interfacemodulet for korrekt funktion af ratbetjening og eventuelle ekstra funktioner.

Identifikation: ACV 194.08.20 (MPN), GTIN 4026724672602 — disse numre kan anvendes til materialeopslag, reservedelskontrol og ordreidentifikation.

Afsluttende bemærkning: Adapterkablet er designet til fagpersoner, der udfører udskiftning af fabriksradioer i VAG-køretøjer og som ønsker at bevare køretøjets originale styrefunktioner uden permanente ændringer i bilens kabelnet.
