Adapterkabel for bak-kamera CHR/DOD/JEEP/VW

Adapterkabel til bagkamera til Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW

Produkt: Adapterkabel til fabriksmonteret bagkamera, beregnet til tilslutning mellem OEM-kamera og eftermarkeds hovedenhed med kameraindgang. Brandet er ACV, produktnummer (MPN) 194.08.27, og GTIN/varenummeret er 4026724334302.

Funktion og anvendelse

• Adapteren viderefører videosignalet fra det originale bagkamera til en eftermarkedsenhed med en cinch (RCA) kameraindgang.
• Den leverer desuden forsyningsledninger til OEM-kameraets strøm (typisk +6 V og jord) og et reverseringssignal (+12 V), når køretøjets ledningsføring understøtter det.
• Formålet er at bevare det fabriksmonterede kameras funktionalitet, uden at klippe eller permanent ændre OEM-stik på bilen.
• Ved køretøjer med 360° kamerasystemer eller avancerede systemer med bevægelige afstandslinjer kan kompatibilitet ikke garanteres.

Materiale- og konstruktionsoplysninger

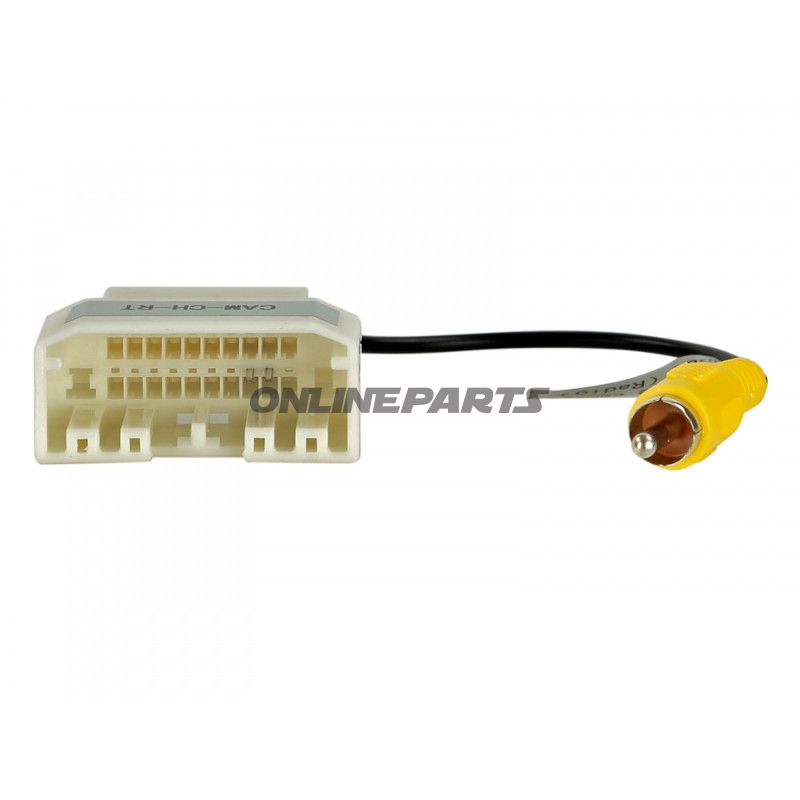

• Kablet har et fabriksmonteret 22-pin Chrysler-stik i OEM-udførelse i den ene ende og en gul cinch (RCA) han-tilslutning til kameraindgangen i den anden ende.
• Ledningsføring og stikhuse er udført i standardautomotive materialer med isolering egnet til bilmiljø (temperatur- og vibrationsbestandig plast). Kontakterne er metalbelagte for at sikre elektrisk kontakt; der anvendes ikke hærdede eller særligt korrosionsbeskyttede legeringer ud over almindelig tin- eller nikkelbelægning.
• Designet til at bevare OEM-stikkets pinout; før installation bør pinout verificeres fysisk mod køretøjets dokumentation eller multimeter for at sikre korrekt tilslutning.

Installation og tilslutningsnoter

• Forbindelse: 22‑pin Chrysler OEM-stik → cinch (RCA) han (gul) til eftermarkedsenhedens kameraindgang.
• Kodning af stik kan kræve justering afhængigt af køretøjets årgang og udstyr; kontroller stiftfordeling (pinout) før montering.
• Nogle eftermarkedsenheder kræver, at kamerafunktion aktiveres i enhedens menu for at vise billedet.
• Hvis reverseringssignalet (+12 V) ikke leveres direkte fra adapteren, skal dette tilsluttes et passende sted i køretøjets ledningsnet, fx blinklys-/baklys-kreds eller en regulator, som tilvejebringer tænding ved bakgear.

Kompatibilitet

Adapteren er lavet til en række Chrysler-, Dodge-, Jeep-, Lancia-, Mitsubishi- og visse VW-modeller med 22‑pin Chrysler OEM-stik. Eksempler på understøttede modeller og årgange (kontroller altid bilens stik før køb):

• Chrysler: 200 (2011–2014), 300/300C (2008–2010), Aspen (2008–2009), Sebring (2007–2010), Town & Country / City & Country (2008–2016)
• Dodge: Avenger (2008–2014), Caliber (2009–2012), Challenger (2008–2014), Charger (2008–2010), Dakota (2008–2011), Durango (2008–2009), Grand Caravan (2008–2017), Journey (2009–2010), Magnum (2008–2009), Nitro (2007–2011), Ram 1500 (2009–2011), Ram 2500/3500 (2010–2012), Ram Chassis Cab (2011), Ram C/V Tradesman (2012–2015)
• Jeep: Commander (2008–2010), Compass (2009–2017), Grand Cherokee (2008–2010), Patriot (2009–2017), Liberty (2008–2012), øvrige Jeep-modeller 2007–2017, Wrangler JK (2007–2018)
• Lancia: Voyager (2011–2015)
• Mitsubishi: Raider (2008–2009)
• VW: Routan (2009–2013)

Tekniske forbehold

• Tjek altid den konkrete OEM-pinout og eventuelle varianter i bilens årgang/udstyrsvariant før montering.
• Systemer med netværksbaserede kameraarkitekturer eller ekstra behandlingsenheder (f.eks. 360°-moduler) kan kræve særskilt interface eller være inkompatible.
• Produktet leveres som enkelt adapterkabel beregnet til direkte plug‑and‑play i kompatible stik; alt efter bil kan ekstra kabelbinder eller isolering være nødvendig for pæn montering.

Identifikation: ACV 194.08.27 (MPN) – GTIN 4026724334302. Brug disse numre ved forespørgsler om kompatibilitet eller reservedelsbestillinger.
