ADERENDH SORT JMP 640 DELE

Isolerede trådendehylstre (ferrules) – JMP sæt til elektriske forbindelser i køretøjer

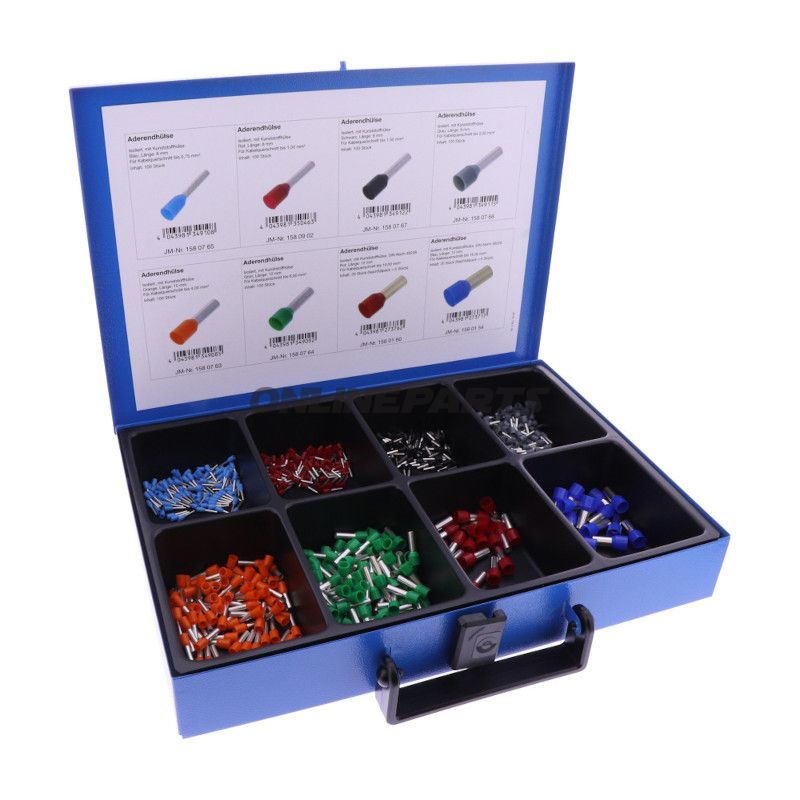

Produktoversigt: Dette JMP-sæt (GTIN 4043981469318, MPN 158.11.09) indeholder et bredt udvalg af isolerede trådendehylstre (ferrules) designet til pålidelige, mekanisk og elektrisk sikre afslutninger af afisolerede, flerstrengede ledere i lavspændingsinstallationer i biler, motorcykler, både og trailere. Sættet leveres i en klar sorteringsboks, så de enkelte størrelser holdes adskilt og hurtigt tilgængelige under arbejde i værksted eller felt.

Funktion og anvendelse:

• Ferrules anvendes til at samle og styrke enden af flertrådede ledninger, så skrueterminaler, klemmer og stik får et ensartet, kompakt indstik uden løse tråde.
• Isoleringen omkring ferrulen beskytter mod kortslutning og gør det lettere at identificere tværsnit via farvekodning ved installations- og reparationsarbejde.
• Velegnet til gentagen bevægelse og vibrationer, som man typisk finder i køretøjer, hvilket reducerer risiko for kontaktefejl over tid.

Materialer og egenskaber:

• Ledende del: fortinnet kobber. Tinning forbedrer korrosionsbestandighed og sikrer god elektrisk ledningsevne mellem leder og terminal uden at introducere unødig overdrivelse af påståede forbedringer.
• Isolering: farvet plastmateriale til hurtig identifikation af tværsnit og til at forhindre utilsigtet berøring mellem ledende dele.
• Temperaturbestandighed: specificeret til op til -105°C (angivet i producentens tekniske data), hvilket dækker almindelige driftstemperaturer i køretøjsinstallationer; produktet er ikke varme-skrumpende.
• Lodning: ferrules er ikke forloddet (soldered connections: nej), hvilket betyder at fastgørelsen sker mekanisk i terminalen efter indsætning.

Indhold og størrelser (angivet med tilhørende artikelnumre):

• 0,75 mm², længde 8 mm — art. 1580765
• 1,0 mm², længde 8 mm — art. 1580902
• 1,5 mm², længde 8 mm — art. 1580767
• 2,5 mm², længde 8 mm — art. 1580766
• 4,0 mm², længde 10 mm — art. 1580763
• 6,0 mm², længde 12 mm — art. 1580764
• 10,0 mm², længde 12 mm — art. 1580160
• 16,0 mm², længde 12 mm — art. 1580154
• Desuden en indsats til sorteringsboksen: indløbsindsats 8x — art. 4790221

Kompatibilitet og standarder:

• Type: trådendehylstre (End Sleeves) i henhold til DIN-praksis for ferrules, egnet til de angivne tværsnit.
• Anvendelig til standard skrue- og klemterminaler på køretøjskomponenter, kontaktskinner og stik, hvor ferrules anbefales for at forhindre fibervridning og sikre ensartet kontaktflade.

Praktisk brug og bemærkninger til teknikere:

• Indsæt leder i ferrulens metalhylster, krymp korrekt med passende krympetang for at opnå god mekanisk fastholdelse og elektrisk kontakt.
• Vælg ferrulestørrelse efter lederens tværsnit. Farvekodningen gør det hurtigere at identificere korrekt størrelse i travle arbejdsmiljøer.
• Da ferrules ikke er forloddet, bør lodning påføres kun hvor specifikt påkrævet af installationen; i de fleste køretøjsapplikationer er korrekt krympning tilstrækkelig og foretrukket.

Brand og identifikation: Produktet er fra JMP og er registreret under MPN 158.11.09. GTIN 4043981469318 kan bruges til lagerstyring og scanning ved modtagelse.

Tekniske data (uddrag): Type: End Sleeves; Isoleret: ja; Maks. tværsnit: 0,75–16,0 mm² afhængig af størrelse; Soldered connections: nej; Heat shrink: nej; Temperaturbestandighed: -105°C.
