Abzieherplade JMP

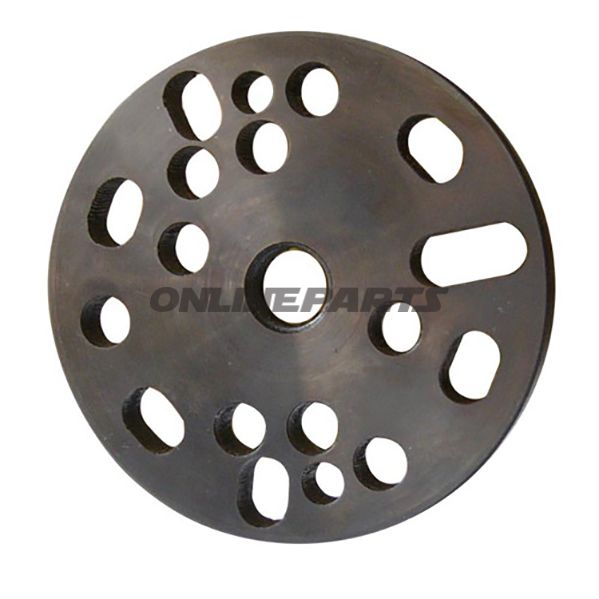

Aftrækkerplade til svinghjul/generator – JMP til Harley Big Twin (rotor Ø188 mm)

Produktoverblik: Denne aftrækkerplade fra JMP (MPN: 722.47.69, GTIN: 4043981036275) er designet til at løsne og trække rotorer/svinghjul på Harley Big Twin-modeller med en rotordiameter på 188 mm. Pladen fungerer som interface mellem aftrækkerens centralbolt og rotorens flade overflade og sikrer ensartet kraftfordeling under demontering.

• Type: Aftrækkerplade til rotor/svinghjul
• Kompatibilitet: Harley Big Twin-modeller med rotor Ø188 mm
• Pladens diameter: 95 mm
• Centralbolt: Medfølgende eller anvendt centralbolt på 100 mm længde (centralbolten er den, som bærer trækkraften gennem pladen)
• Producent: JMP (MPN 722.47.69)

Funktion og anvendelse

Aftrækkerpladen fordeler den aksiale trækkraft fra centralbolten jævnt over rotorens flade ved demontering. Den beskytter rotorens kant og overflade mod punktbelastning og deformation, som kan opstå ved direkte kontakt mellem bolt og rotor. Pladen anvendes i kombination med en passende aftrækker eller centralbolt, hvor pladens 95 mm diameter matcher rotorens kontaktflade på de angivne Harley-modeller.

Materiale og egenskaber

Pladen er fremstillet af et fremstillingsmateriale egnet til mekanisk belastning ved demonteringsarbejde (JMP specificerer robust stål/konstruktion til håndtering af aftrækkerbelastning). Materialets stivhed og overfladeslidstyrke sikrer, at pladen ikke deformeres ved normal brug, og at kontaktfladen forbliver plan, så trækkraften overføres kontrolleret. Finish og tolerancer er tilpasset værkstedsbrug, hvor gentagen montering og demontering forekommer.

Tekniske fordele

• Ensartet kraftfordeling reducerer risikoen for skader på rotorens flade.
• 95 mm diameter matcher specifik rotorstørrelse, hvilket mindsker behovet for hjemmelavede mellemstykker.
• Centralbolt på 100 mm giver tilstrækkelig rækkevidde til standard aftrækkeropsætninger på nævnte modeller.
• Robust materialevalg og industriel fremstilling fra JMP sikrer gentagen brug i værkstedsmiljø.

Kompatibilitet og monteringsnoter

Pladen er udformet til rotorer med 188 mm yderdiameter, typisk anvendt på Harley Big Twin. Før demontering bør du sikre, at rotorens overflade er ren og fri for løse komponenter, og at centralbolten er korrekt centreret i rotoraksen. Brug passende momentkontrol og følg motorfabrikantens anvisninger vedrørende demontering af svinghjul/generator. Denne plade er et værktøjskomponent og erstatter ikke model-specifikke aftrækkeradaptere, hvis en given motor kræver specielle tilpasninger.

Identifikation

Produktet markeres af JMP og kan genkendes på MPN 722.47.69 og GTIN 4043981036275. Disse numre anvendes til entydig identifikation ved bestilling og sikrer, at den korrekte plade vælges til rotor Ø188 mm.

Bemærk

Vær opmærksom på at bruge korrekt aftrækkerudstyr og følge sikkerhedsprocedurer ved arbejde med roterende dele. Hvis rotorens konstruktion afviger fra standardmål eller har specialbeslag, bør kompatibiliteten kontrolleres før anvendelse.
