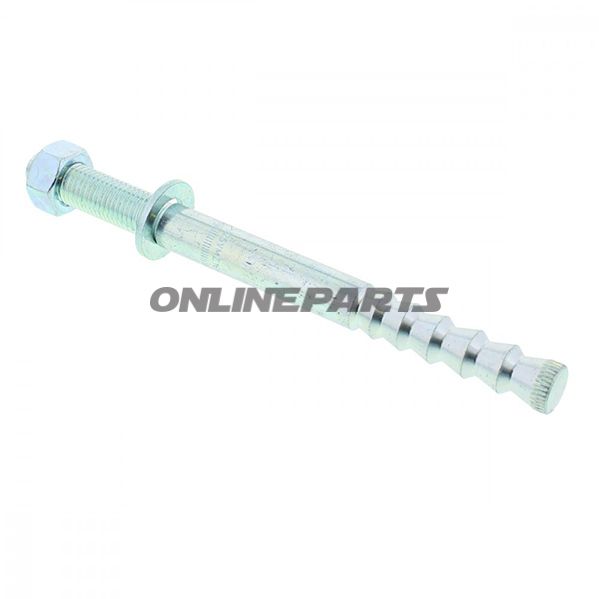

Ankerstang M16-30/160 VMZ-A 105 – forankring i revnet og ikke-revnet beton
Denne ankerstang er del af VMZ-injektionssystemet og kombinerer en gevindstang med koniske spredeelementer og et to-komponent injektionsmørtel. Systemets funktion er at overføre høje punkt- og linjelaster til underlaget ved hjælp af kemisk forankring, hvilket gør det muligt at reducere afstand til kant og minimere forankringsdybder sammenlignet med enkelte mekaniske løsninger.
- Funktion: Ankerstangen indsættes i et borehul fyldt med VMZ 345 injektionsmørtel. Efter hærdning danner kombinationen af mørtelens vedhæftning og de koniske spredeelementer en belastningsbærende forankring i både revnet og ikke-revnet beton.
- Anvendelsesområder: Forankring af tunge konstruktioner såsom stålkonstruktioner, konsoller og facadebeslag i beton, hvor krav til kantafstand og boredybde er begrænsede.
Materiale og konstruktion
Ankerstangen er udført med koniske ekspansionselementer dimensioneret til at arbejde sammen med en kemisk injektionsmørtel. Kombinationen af stålgevind og to-komponent mørtel giver både mekanisk støtte ved spænding af dyvlen og kemisk binding i borehullet. Valget af materialer sikrer en stabil forankringseffekt uden overdrivelser i påstande om holdbarhed; endelig korrosionsbeskyttelse afhænger af den specifikke overfladebehandling, som bør kontrolleres ved ordre.
Tekniske data og dimensioner
- Gevind/typering: M16 x 44 (gevindlængde angivet)
- Gevindmærke / produktnummer (MPN): 486.00.02
- GTIN: 4043315065957
- Borehuldiameter: 18 mm
- Samlet længde (dübellængde): 160 mm
- Nødvendig forankringsdybde i beton: 105 mm
- Maks. spændetykkelse af komponent (klemtykkelse): < 30 mm
- Anbefalet tilspændingsmoment for dyvel: 50 Nm
Praktiske egenskaber
- Systemet tillader bearbejdning ved lave temperaturer (godkendt fra -5 °C underlagstemperatur) og reducerer behovet for tykke betonkomponenter.
- Tilgængelige dimensioner af ankerstænger gør det muligt at vælge passende diameter og forankringsdybde for den aktuelle belastningssituation.
- Økonomisk fordel i form af mindre borearbejde og mindre volumen af indsatte dele sammenlignet med nogle traditionelle mekaniske forankringer.
Tilslutning til injektionsmørtel
Injektionsmørtel: VMZ 345 (referencenummer: JM-nr. 4860409). Systemets bæreevne forudsætter korrekt anvendelse af denne to-komponent mørtel samt overholdelse af boreprocedure, rengøring af borehul, korrekt presse-/indsættelsestid og hærdetid i henhold til mørtelleverandørens anvisninger.
Kompatibilitet og installation
Ankerstangen er beregnet til beton (revnet og ikke-revnet). For hver installation bør følgende vurderes: betonens tilstand (revner, alder), boremetode (maskinel/håndboremaskine), rengøring af borehul (blæsning/borstning) og temperaturforhold ved brug af VMZ 345 mørtel. Overhold producentens godkendelser og dokumentation for dimensionering ved lastberegninger.
Opsummering
M16-30/160 VMZ-A 105 (MPN 486.00.02, GTIN 4043315065957) er et ankerstangsbaseret injektionssystem designet til sikre forankringer i beton med krav til mindre kantafstand og begrænset boredybde. Systemet kombinerer mekanisk spredevirkning og kemisk binding via VMZ 345 injektionsmørtel for at håndtere tunge laster i både revnet og ikke-revnet beton.
