Vinklet R 3/8

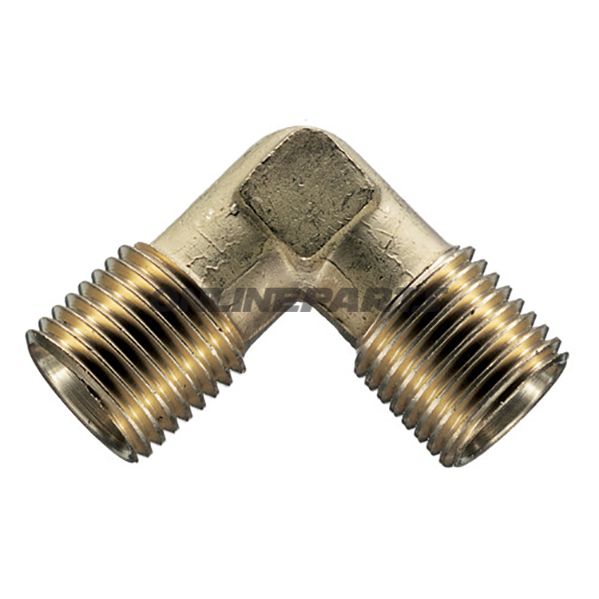

Vinklet R 3/8 – 90° vinkelunion med kegle, forbindelse G 3/8

Produktoversigt: Dette er en vinklet R 3/8 vinkelunion fra EWO (MPN: 656.74.81, GTIN: 4030875005080). Den er udført som en 90° vinkel med konisk tætning og har to G 3/8‑gengede forbindelser. Produktet benyttes typisk til hydrauliske eller pneumatiske systemer og andre installationer, hvor en hjørneforbindelse med konisk tætning ønskes.

Funktion og anvendelse:

• Giver en fast 90° retningsændring mellem to rør eller slanger med G 3/8‑gængers hoveder.
• Den koniske (kegleformede) tætning sikrer metal‑til‑metal eller metal‑til‑gummikontakt afhængig af anvendt tætningsmiddel eller pakning, hvilket er almindeligt i systemer, hvor man ønsker en pålidelig tætning uden ekstra flad pakning.
• Anvendes i trange rum hvor lige samlinger ikke er mulige eller hvor en fast vinkel reducerer belastning på slanger og fittings.

Materialer og egenskaber:

• Producenten EWO angiver normalt metalliske legeringer til denne type fittings (typisk messing eller rustfrit stål afhængigt af modeludførelsen). Materialevalget giver korrosionsbestandighed og mekanisk styrke i driftsmiljøer, hvor vibration og tryk forekommer.
• Den koniske slutflade er bearbejdet for præcis pasform og tætning; overfladens finish og tolerancer påvirker tætningsegenskaber og levetid.
• G 3/8‑gængesystemet er en standardiseret rørgænger (BSPP/G) og er velegnet til forbindelse med øvrige komponenter med samme gevindsporing.

Kompatibilitet og installation:

• Passer til systemer med G 3/8‑gevind (BSPP), hvor en 90° vinkel og konisk tætning er nødvendig. Kontroller at modpartens gevindtype er BSPP/G (parallel gevind) og ikke NPT eller andre varianter.
• Ved montering skal gevind og konus rengøres for snavs og eventuelle grader for at sikre korrekt tætning. Anvend passende moment i henhold til materiale og størrelse for at undgå overpresning, som kan beskadige konusen eller gevindet.
• Hvis systemet kræver ekstra tætning, anvendes egnede tætningsmidler eller pakninger kompatible med mediet (f.eks. hydraulikolie, brændstof eller luft). Vær opmærksom på kompatibilitet mellem tætningsmiddel og basismateriale.

Tekniske identifikatorer: Dette EWO‑produkt er identificeret med MPN 656.74.81 og GTIN 4030875005080, hvilket gør det muligt at verificere delens nøjagtige udgave og sporbarhed ved bestilling eller reservedelsidentifikation.

Bemærkninger til brugeren:

• Kontroller systemtryk og temperaturgrænser for den specifikke materialeudførelse hos leverandøren før installation.
• Undlad at antage automatisk kompatibilitet med ikke‑G 3/8‑gevind; måle og sammenlign gevindprofil ved usikkerhed.
• Ved gentagen demontering kan konusens tætningsflade kræve inspektion og evt. afgratning for at bevare tætningen.

Leverandør: EWO. MPN: 656.74.81. GTIN: 4030875005080.
