Ankerstang M16-165/315 VMZ-A 125 M16-165/315

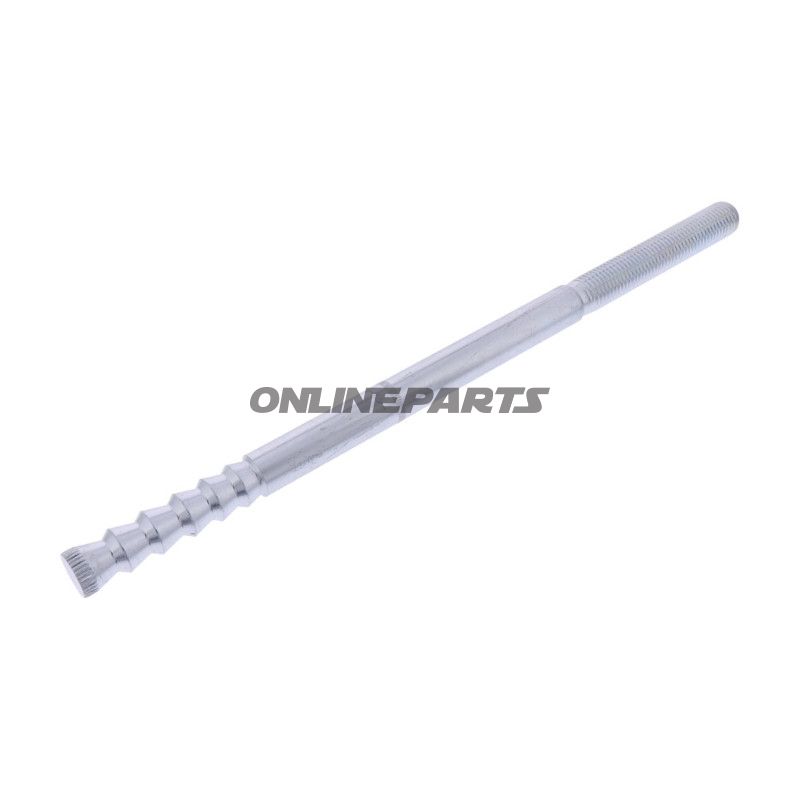

Ankerstang M16-165/315 VMZ‑A 125 til forankring i beton

Beskrivelse: Ankerstang M16‑165/315 VMZ‑A 125 er en forankringsstang designet til indstøbning eller indsætning med injektionsmørtel i revnet og ikke‑revnet beton. Systemet kombinerer en gevindstang med koniske specialelementer og en to‑komponent injektionsmørtel (anbefalet type: VMZ 345) for at opnå høj bæreevne ved relativt korte boredybder og begrænsede kantafstande.

Funktion og anvendelse

• Ankerstangen overfører belastninger fra konstruktionselementer (f.eks. stålkonstruktioner, konsoller og facader) til undergrunden via mekanisk forankring i injektionsmørtel.
• Kombinationen af koniske elementer og kemisk forankring giver både fordelene ved kompositankre (stor bæreevne) og ekspansionsankre (simpel installation) i et godkendt system.
• Velegnet til tunge og statiske belastninger i revnet og ikke‑revnet beton.

Materialer og egenskaber

• Ankerstangen er udført som gevindstang M16 med specialudformede koniske elementer, der sikrer korrekt fordeling af mørtel og belastning i hulrummet.
• Injektionsmørtel anbefales at være VMZ 345 (forkendes som JM‑nr. 486.04.09 i produktdokumentation). Denne mørtel er en to‑komponent kemisk forankring, udviklet til at binde ståldele sikkert i beton ved varierende temperaturer.
• Systemets samlede opbygning gør det muligt at reducere nødvendig betonkomponenttykkelse og borediameter sammenlignet med nogle alternative metoder.
• Godkendt til brug ved jordtemperaturer ned til -5 °C, hvilket udvider anvendelsesmulighederne i kolde omgivelser.

Tekniske data (angivet i leverandørens tekst)

• MPN: 486.00.03
• Gevind: M16
• Borediameter: 16 mm
• Stanglængde (total): 315 mm
• Nødvendig forankringsdybde: 220 mm
• Anbefalet tilspændingsmoment for dyvel: 50 Nm

Installationsbemærkninger

• Bore hullet i angivet diameter (16 mm) og rengør grundigt hulrummet for borestøv før injektion af mørtel.
• Indfør injektionsmørtlen i hullet i henhold til mørtelproducentens anvisninger, indtil korrekt fyldning omkring koniske elementer opnås.
• Skru ankerstangen ind i mørtlen så den ønskede forankringsdybde opfyldes; overhold angivet forankringsdybde (220 mm) for at opnå de deklarerede bæreevner.
• Overhold anbefalet tilspændingsmoment (50 Nm) ved efterspænding for at sikre korrekt præstress i forbindelsen.

Kompatibilitet og anvendelsesområder

• Egner sig til forankring af stål, konsoller, maskinfundamenter og facadekonstruktioner i revnet og ikke‑revnet beton.
• Bruges i konstruktioner hvor kort akse‑ og kantafstand samt høj bæreevne er påkrævet.

Kvalitet og dokumentation

• Produktdata inkluderer MPN 486.00.03. Eventuel yderligere certificering, godkendelser og dimensioner bør verificeres i leverandørens tekniske godkendelsesdokumenter før arbejde med kritiske konstruktioner.
• GTIN er ikke angivet i de foreliggende data; kontroller leverandørens emballage eller produktark for komplette sporingsoplysninger.

Bemærk: Oplysningerne her er baseret på leverandørtekst. For beregninger af lastkapaciteter, endelig dimensionering og montage i bærende konstruktioner anbefales det at konsultere de relevante godkendelsesdokumenter og eventuelt en konstruktør eller certificeret montør.
