Arretierzahnscheibenussbaum Doppelgelenk

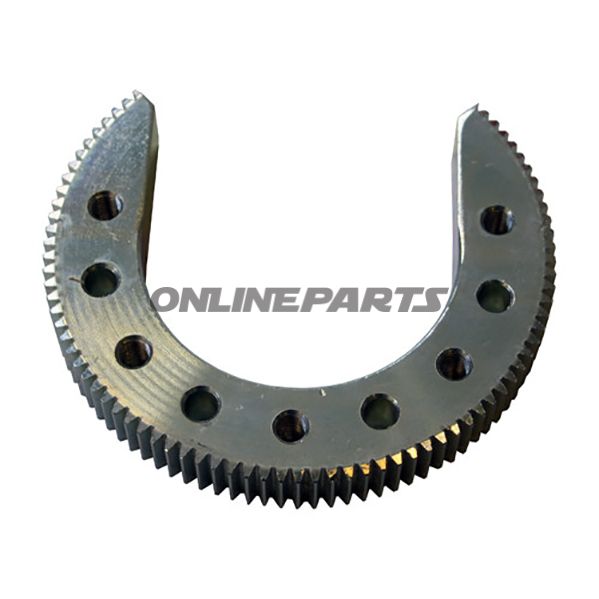

Låsende tandskive til dobbelt led (Arretierzahnscheibe) – Nussbaum

Produkt: Låsende tandskive til dobbelt led fra Nussbaum (originaldel). Integrerer GTIN 4062154005245 og producentnummer MPN 652.55.54.

Funktion

Denne komponent fungerer som låse- og forbindelseselement i et dobbelt led (doppelgelenk). Tandskiven sikrer positionsfastlåsning mellem to ledflanger ved at give en sikker mekanisk kontakt gennem tandprofilen, samtidig med at den muliggør hurtigt montagepunkter via både M8-gang og gennemgående huller. Anvendelsen er typisk i ophæng, transmissionsdele eller samlinger hvor præcis vinkel- og positionslås er påkrævet.

Materiale og fremstilling

• Materiale: Stål — valgt for sin styrke, slidstyrke og dimensionsstabilitet under belastning.
• Overflade: Som original Nussbaum-del leveres komponenten i den fabriksstandard behandling (visuel rustbeskyttelse eller efterbehandling kan variere afhængigt af leverance).
• Design: Tandskiveprofilen er udformet til at optage drejemomenter og positioneringskrav uden at ændre ledets klaring væsentligt.

Mål og tekniske data

• Indvendig bredde: 79 mm (passer til indre flangeafstand som angivet).
• Udvendig bredde: 127,5 mm.
• Højde: 18 mm.
• Fastgørelse: 5 x gevind M8 til skruemontering.
• Ekstra gennemføringer: 4 x gennemgående hul Ø 8 mm, beregnet til bolte eller stifter som sekundær fastgørelse eller justeringspunkter.

Kompatibilitet og anvendelsesområder

Som original Nussbaum-del er tandskiven designet til brug i systemer og konstruktioner hvor Nussbaum specifikation eller tilsvarende dimensioner kræves. De anførte dimensioner og bore-/gevindmønster gør delen egnet til udskiftning i eksisterende dobbelte led eller til nymontering i mekaniske sammenbygninger med tilsvarende flangegeometri.

Praktiske bemærkninger for montage

• Sørg for, at bolt- og hullinjen matcher de angivne mål (5 x M8 og 4 x Ø8 mm) før endelig montering.
• Ved gentagen demontering bør rotation og slitage på tandflader vurderes; stålmaterialet tåler høj belastning, men kraftig slør kan kræve udskiftning.
• Brug passende moment ved M8-fastgørelser for at undgå deformation af tandprofil eller flange.

Identifikation

Dette er en original Nussbaum-komponent, MPN 652.55.54, GTIN 4062154005245. Oplysningerne kan bruges til at bekræfte reservedelsidentitet ved bestilling eller ved service.
