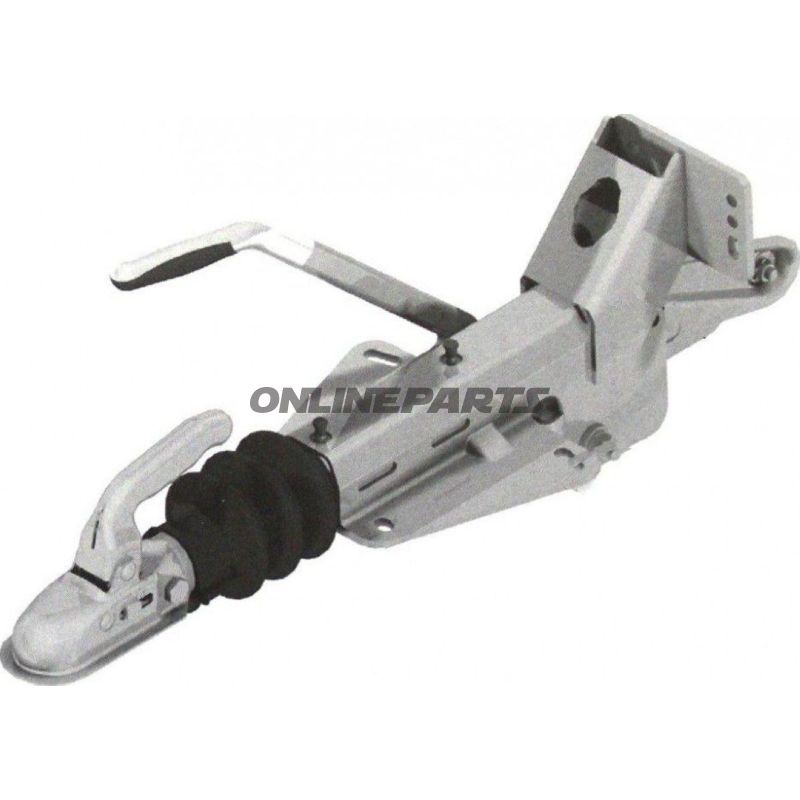

Knott KF30E / GF-opløbsudstyr med støttehjulskonsole

Knott KF30E / GF opløbsudstyr med støttehjulskonsol til V-trækstang

Produktoversigt: Knott KF30E / GF er et mekanisk opløbsudstyr (opbremsningsanordning) beregnet til V-formede trækskafter på trailere og campinganhængere. Enheden indeholder en kuglekobling og en integreret støttehjulskonsol, designet til biler og trailere med samlet tilladt totalvægt i området 2.500–3.000 kg og en maksimal støttevægt på 150 kg. Dette er en bremset opløbsenhed (aufzulafeinrichtung: gebremst) fra producenten Knott (MPN 338.02.62, GTIN 204303.001).

Funktion:

• Opløbsudstyrets primære funktion er at overføre trailerens bevægelsesenergi til køretøjets bremser ved deceleration, så traileren automatisk påfører bremserne ved opbremsning.
• Kuglekoblingen sikrer mekanisk forbindelse mellem trækstangen og trækkrogen på bilen, og aktiverer opbremsningsmekanismen ved tryk fra køretøjet.
• Støttehjulskonsollen giver mulighed for stabil støtte og manøvrering af uafkoblet trailer, samt justerbar højde ved på- og aflæsning.

Materialer og konstruktion:

• Konstruktionen er udført i stål med korrosionsbeskyttende overfladebehandling egnet til udendørs og vejeksponeret brug. Materialevalget prioriterer slidstyrke og holdbarhed under belastning og vibrationer.
• Kuglekoblingen er fremstillet i hærdet stål for at sikre korrekt kraftoverførsel og modstå gentagne belastningscykler.
• Støttehjulskonsollen er dimensioneret for at bære den oplyste støttevægt (150 kg) og kan monteres i både øvre og nedre position afhængig af rammegeometri og pladsforhold.

Dimensioner og monteringsmål:

• Lochmål, front flangekplade: 110–120 mm (afstand mellem monteringshuller).
• Lochmål, bag flangekplade: 200 mm.
• Lochmål, side flangekplade: 166 mm.
• Enheden er designet til montering på V-trækstang med de angivne flangeafstande; kontrol af tilsvarende mål på trailerens træk er nødvendig før montering.

Kompatibilitet og anvendelse:

• Egner sig til bremseførte trailere og campingvogne med tilladt totalvægt 2.500–3.000 kg.
• Kontroller at trailerens trækstang har kompatible flangeafstande (se ovenfor) og tilstrækkelig plads til støttehjulskonsollens øvre eller nedre montageposition.
• Anbefales til mekanikere og ejere, der har erfaring med montering af opløbsudstyr og tilpasning af trækstangens flangehuller.

Sikkerhed og vedligeholdelse:

• Efter montering skal samtlige bolte og forbindelser efterspændes i henhold til producentens momentangivelser og kontrolleres regelmæssigt for løsnede forbindelser og korrosion.
• Bremseanordningen bør efterses for korrekt funktion ved tilkobling/afkobling og rutinemæssigt smøres centralt hvor angivet af Knott for at sikre korrekt glide- og bremsebevægelse.
• Undlad at overskride den angivne samlede totalvægt eller støttevægt for at undgå overbelastning af komponenter.

Identifikation: Enheden leveres under brandet Knott og identificeres med fabrikantens artikelnummer MPN 338.02.62 og GTIN 204303.001. Disse numre kan anvendes ved forespørgsel på reservedelskompatibilitet, dokumentation eller ved bestilling for at sikre korrekt model.

Bemærkninger til montage: Før montering bør du sammenholde de angivne flangeafstande og trækstangens type. Støttehjulskonsollens position kan ændres mellem øvre og nedre montage, afhængig af trailerens konstruktion. Hvis der er tvivl om kompatibilitet eller om nødvendig tilpasning af flanger og huller, anbefales det at konsultere teknisk dokumentation fra Knott eller en fagmand.
