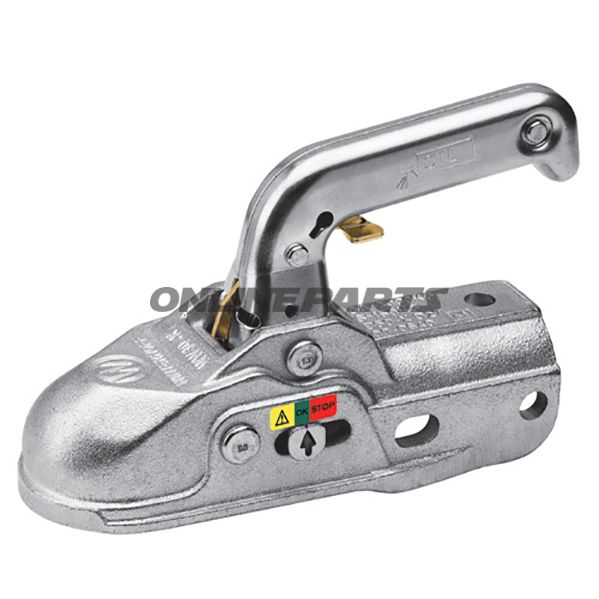

Kuglehovedkobling 3000 kg WW30 K + Z 35/40/45/46/50/51 mm

Kuglehovedkobling WW30-K + Z til kørsel med 3.000 kg totalvægt

Produktoversigt: Kuglehovedkobling WW30-K + Z, beregnet til trailertræk med samlet trailervægt op til 3.000 kg og maksimal trækstangbelastning (støttevægt) 150 kg. Modellen leveres med mekanik og funktioner til sikker enkelthåndsbetjening og løbende kontrol af koblingens tilstand.

• GTIN: WW30
• MPN: 338.40.13

Funktion og betjening

Koblingen er designet til montager på almindelige trækstænger (deichsel) med rørdiametre Ø 35, 40, 45, 46, 50 eller 51 mm. Åbning sker ved en vippebevægelse af håndtaget fremad; lukning sker automatisk ved at presse håndtaget nedad eller ved lodret belastning fra støttehjul/støtteben. Håndtaget har en integreret sikring, som forhindrer utilsigtet åbning, og der er mulighed for at montere stikholder i håndtaget for praktisk kabelføring.

Indikator og sikkerhed

Husets side er forsynet med et multifunktionsdisplay, der viser:

• Om koblingen er åben eller lukket
• Eventuelt slid både på koblingen og på kugledelen

Der er desuden mulighed for tyverisikring via et stiklås-system integreret i håndtaget (ROBSTOP WW 30-K).

Materialer og konstruktion

Kroppen er fremstillet i formbart støbejern (temperguss), et materiale der giver god trykstyrke og slidmodstand under belastning. Materialevalget er valgt med fokus på mekanisk holdbarhed og stabilitet ved trailerbelastninger op til de angivne grænser. Koblingens indre mekanik og låsemekanismer er udført med standardiserede tolerancer for at sikre korrekt pasform og funktion sammen med gängse trækstænger.

Tekniske data

• Type: WW30-K + Z
• Egnet til trækstang (ydre diameter): Ø 35 / 40 / 45 / 46 / 50 / 51 mm
• Samlet trailervægt: op til 3.000 kg
• Trækstangbelastning (støttevægt): 150 kg
• Boringsdiameter (monteringsbolte): 12,5 mm
• Tilslutning (kugle/holder): 54 mm
• EF-godkendelse: nr. 00-0640 e1

Kompatibilitet og anvendelsesområder

Kuglekoblingen er egnet til konventionelle traileropsætninger og til de fleste standarddeichselprofiler inden for de angivne diametre. Den passer til køretøjer og trailere, hvor der kræves en kobling med 54 mm tilslutning og godkendelse i henhold til den anførte EF-typegodkendelse.

Bemærkninger til montage og vedligeholdelse

• Kontroller, at trækstangens diameter matcher en af de angivne mål, og at monteringsbolte passer til 12,5 mm borehuller.
• Efter montering bør indikatorer for lukket/åben funktion kontrolleres uden belastning og under let belastning for at sikre korrekt låsning.
• Periodisk kontrol for slid på koblingsflader og smøring af bevægelige dele anbefales i henhold til almindelig værkstedspraksis.

Essentielle produktdata for fagfolk: MPN 338.40.13 og GTIN WW30 kan anvendes ved indkøb og reservedelsforespørgsler. EF-godkendelse 00-0640 e1 dokumenterer typegodkendelsen for anvendelse i godkendte trailerkonstruktioner.
