Kuglehovedkobling 800 kg WW8-H 70 mm

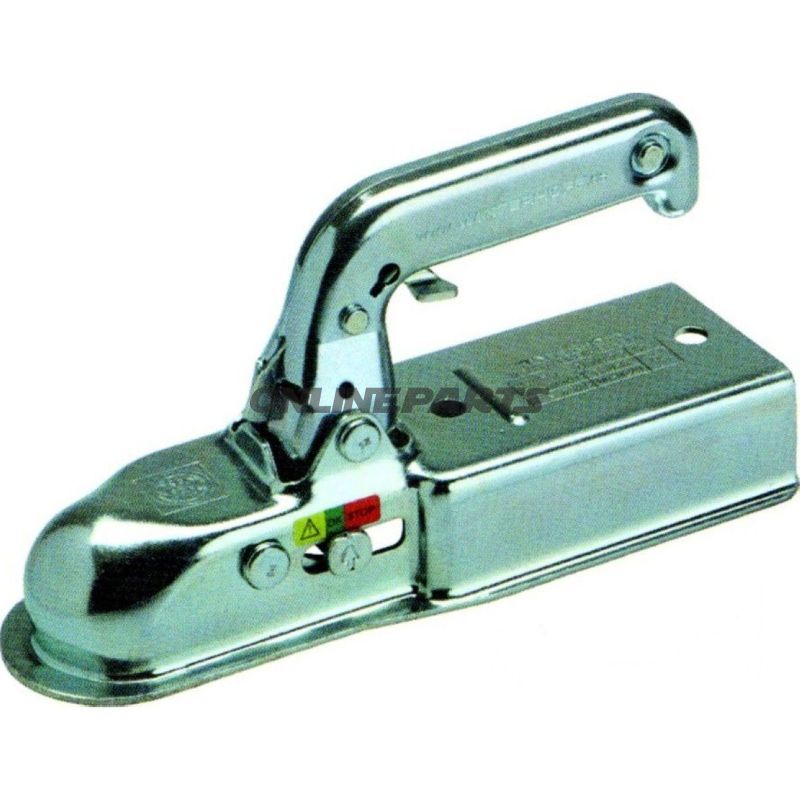

Kuglehovedkobling til påhængsvogn, WW8‑H 70 mm (800 kg)

Denne kuglehovedkobling (model WW8‑H, MPN: 338.00.64, GTIN: WW8-H) er udført til mekaniske forbindelser mellem træktøj og påhængsvogne med en trækstangdiameter på 70 mm. Produktet er udviklet med fokus på robust funktionalitet, sikker håndbetjening og klar indikatorfornemmelse af låse- og slidstatus.

Funktion

• Koblingen fastholder kuglen på træktangen med et indvendigt låseaggregat, der åbnes ved at vippe håndtaget fremad og lukkes ved at presse håndtaget nedad eller ved lodret belastning fra støttehjul/støttefod.
• Integreret sikring i håndtaget forhindrer utilsigtet åbning under kørsel eller ved vibrationer.
• Multifunktionsindikator på husets side viser både koblingstilstand (åben/lukket) og slidstatus (kobling/kugle), så kontrol kan udføres visuelt før kørsel.
• Mulighed for montering af stikholder direkte i håndtaget for organiseret føring af elektriske stik.

Materialer og konstruktion

• Konstruktion i pladestål, dimensioneret til brug på trækstænger og deichsel­tilslutninger. Stålvalget giver høj styrke og god modstandsdygtighed mod mekanisk belastning ved normal brug.
• Overfladebehandling er industristandard (galvanisering eller lak) for at reducere korrosion; vær opmærksom på at regelmæssig vedligeholdelse (smøring, kontrol for rust og slid) forlængere levetiden.
• Håndtag i ergonomisk udførelse og med stor grebsflade, designet til betjening med én hånd selv under opsætning af trailer.

Tekniske data og brugsværdier

• Trækstangdiameter: 70 mm (vinklet/sektion til firkantet deichselmontage)
• Godkendt maksimal påhængsvægt: 800 kg
• Tilladt støtte-/trykbelastning (støttefod): 75 kg
• Boringer til montage: 11 mm
• Tilslutningsmål (afstand/monteringsdimension): 90 mm
• EU-godkendelse: EF-godkendelse nr. 00-0229 e4

Sikkerhed og vedligeholdelse

• Håndtagets lås (stiklås i håndtaget) fungerer som tyverisikring og forhindrer uautoriseret afkobling.
• Kontrollér indikator for slid regelmæssigt; indikatoren viser når enten koblingsdelen eller kugleoverfladen når kritisk slidsignal.
• Smør bevægelige dele jf. producentens anvisninger og inspekter bolte-/boreforbindelser for korrekt moment og korrosion.

Kompatibilitet og anvendelse

• Udformet til standard 70 mm træksystemer og deichseltilslutninger; egnet til lette trailere og påhængsvogne op til 800 kg.
• Montagekrav: match boreafstand og boltstørrelse (11 mm) ved udskiftning eller eftermontering – brug originale eller kompatible bolte og møtrikker med korrekt styrke.

MPN 338.00.64 og GTIN WW8‑H identificerer denne WW8‑H‑kobling i ordre- og reservedelsstyring. Produktbetegnelsen svarer til WINTERHOFF WW 8‑H‑serien i industristandardudførelse, leveret som enkelt enhed beregnet til installation på trailer/deichsel efter gældende EF‑godkendelse.
