Banjo Bolt Single M10x1.00Red

Banjo-bolt, enkelt M10 x 1,00 — aluminium, rød

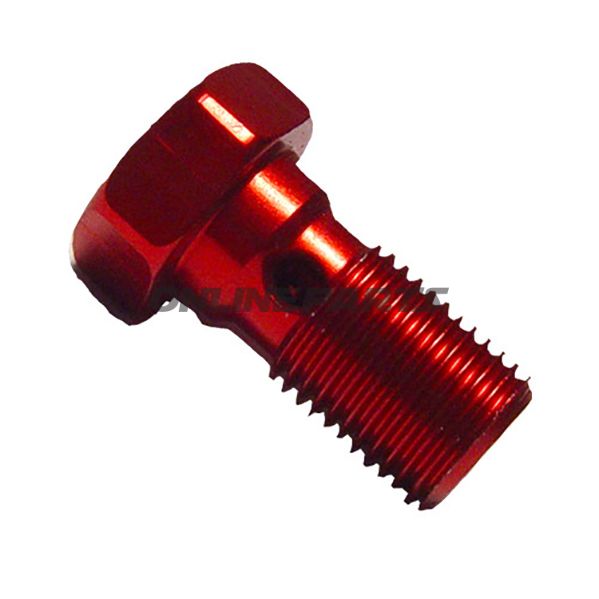

Produkt: Banjo-bolt (enkelt) i aluminium med metrisk gevind M10 x 1,00. Denne banjo-bolt er udført i rød anodiseret aluminium og leveres uden udluftningsskrue eller bremse-/kontaktfunktion.

Funktion
En banjo-bolt bruges til at fastgøre banjo-leddet på fleksible hydrauliske slanger (fx bremse- eller koblingsslanger) til et fast hydraulikpunkt. Bolten fører hydraulikvæske gennem det hule tværsnit og forankrer samtidig fittingset mekanisk. Denne version er en enkelt banjo-bolt, hvilket betyder at den er beregnet til én banjo-forbindelse uden indbyggede aftapnings- eller kontaktfunktioner.

Materiale og egenskaber

• Materiale: Ekstruderet/aluminiumlegering med overfladebehandling (rød anodisering). Aluminium giver lav vægt og god korrosionsbestandighed under normal brug, men er blødere end stål — korrekt tilspændingsmoment og brug af korrekte koblinger er vigtigt for tæthed og holdbarhed.
• Gevind: M10 x 1,00 (metrisk fint gevind). Kontroller gevindretning og -størrelse mod modpart for at undgå forkert montering.
• Design: Hult tværsnit til hydraulikførsel; ingen integreret udluftningsskrue (bleed valve) og ingen elektrisk kontakt til bremse- eller advarselslys.
• Farve: Rød anodisering — primært kosmetisk, kan give let beskyttelse mod oxidation, men påvirker ikke bolens mekaniske styrke i væsentlig grad.

Kompatibilitet og anvendelse
Denne banjo-bolt er beregnet til hydrauliske systemer, hvor M10 x 1,00 gevind anvendes (almindeligt på mange motorcykelbremse- og koblingssystemer). Egnet til mekanikere og erfarne motorcykelejere, der kan verificere gevindstørrelse, banjo-foringstykkelse og fladepakning (banjo-skiver). Da bolten ikke har en udluftningsfunktion, kræves separat adgang til systemets bleed-port ved luftudluftning.

Tekniske fordele og bemærkninger

• Letvægtsløsning i aluminium reducerer upræferet vægt på fittings sammenlignet med stålkomponenter.
• Anodiseret overflade giver en vis korrosionsbeskyttelse og gør bolten let at identificere visuelt ved service.
• Fravær af indbygget udluftningsskrue betyder enklere geometri, men kræver at systemets udluftning sker via separat port.
• Brug korrekt dimensionerede koblingsskiver/banjo-skiver og momentnøgle ved montering for at undgå lækage eller beskadigelse af gevindet.

Producent og identifikation
Produktet er fremstillet af JMP og identificeres ved fabrikantens artikelnummer (MPN) 757.11.85 samt GTIN 4043981245233. Disse numre kan bruges til at kontrollere reservedele og sikre korrekte erstatninger i reservedelsdatabaser.

Tekniske data (opsummering)

• Gevind: M10 x 1,00
• Længde: enkelt (beregnet til én banjo-forbindelse)
• Farve: Rød (anodiseret)
• Med udluftningsskrue: Nej
• Med bremse-lys kontakt: Nej
• Materiale: Aluminium
• Producent: JMP
• MPN: 757.11.85
• GTIN: 4043981245233

Monteringsråd

• Benyt korrekte banjo-skiver (koblingsskiver) i passende materiale (metal/komposit) og tykkelse.
• Stram til fabriksanbefalet moment for M10 x 1,00 i den pågældende applikation; over- eller understramning kan medføre lækage eller beskadigelse.
• Undgå brug hvor høj mekanisk belastning eller slid kræver stålbolte; aluminium kan deformeres ved overbelastning.
