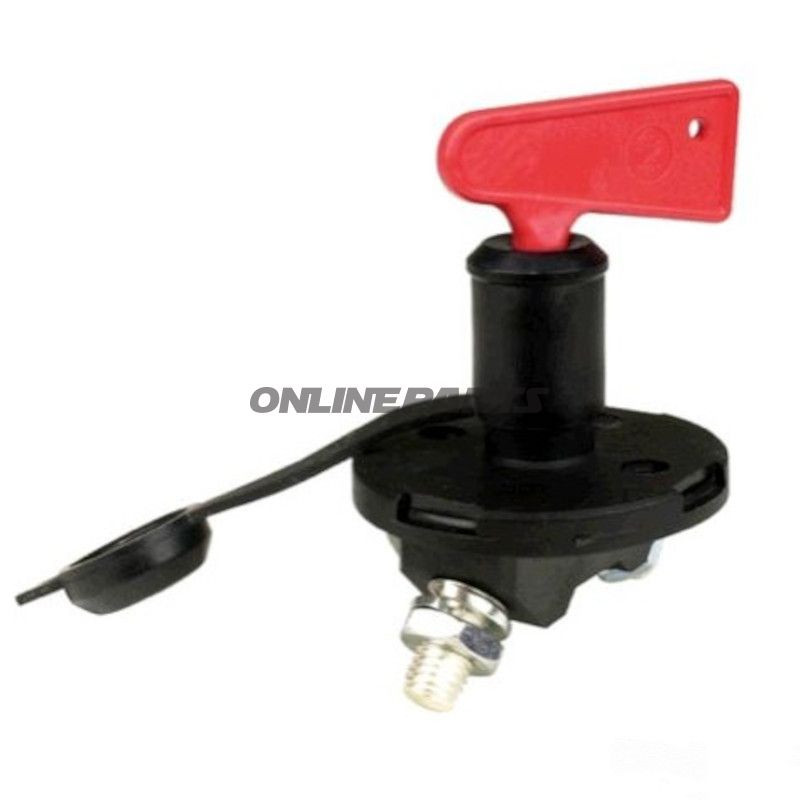

Batterikontakt MQ ID 1451905

Batterikontakt med hætte og aftageligt håndtag til afbrydelse af batteri

Denne batterikontakt (GTIN: 4026736050948, MPN: 145.19.00) er en roterende hovedafbryder til batterisystemer, beregnet til at bryde og etablere strømforbindelsen i køretøjer og maskiner. Den leveres med beskyttende hætte og aftageligt håndtag, så betjening kan låses eller placeres uden synligt håndtag efter installation.

• Hovedfunktion: Mekanisk afbrydelse af batteriforbindelsen ved drejning, hvilket isolerer batteriet fra det elektriske system.
• Betjening: Drejeaktivering med mulighed for at fjerne håndtaget efter lukning, så kontakten forbliver i slukket eller tændt position uden fast monteret greb.
• Beskyttelse: Medfølgende hætte beskytter mod utilsigtet aktivering og forurening i cockpit eller motorrum.

• Nominal belastning ved 24 V: 100 A kontinuerligt.
• Kortvarig spidsbelastning: 500 A i 5 sekunder (til start- eller højeffektsituationer).
• Tilslutning: 2 x M10 bolte (skrubolt-forbindelse) for kabelfastgørelse med ringkabelsko eller lugs.
• Instalationshul (diameter): Ø 22,5 mm.
• Hulafstand: 38 mm mellem monteringspunkter.
• Temperaturområde: -40 °C til +80 °C, egnet til både udendørs og motormiljøer med temperaturomsving.

• Kontakter og bolteudførsel er typisk fremstillet i kobberlegering eller blankmetal med overfladebehandling for lav overgangsmodstand og korrosionsbestandighed.
• Hus og hætte i varme- og kemikaliebestandigt plast eller kompositmateriale for elektrisk isolering og mekanisk beskyttelse.
• Aftageligt håndtag er udført i slagfast materiale og designet til gentagen betjening uden deformation.
• Samlet konstruktion er udformet til at modstå vibrationer og mekanisk belastning i køretøjsapplikationer.

• Velegnet til motorsport, marine, landbrugsmaskiner, entreprenørmaskiner og specialkøretøjer hvor manuel afbrydelse af batteri er ønsket.
• Kan bruges i 12 V-systemer til last-/startaflastning, men specificerede belastninger er angivet for 24 V; ved brug i andre systemer bør belastningsberegning verificeres.
• Monteres gennem instrumentpanel eller monteringsplade med Ø 22,5 mm hul og fastgøres i den angivne hulafstand.

• Monteres i strømførende systemer kun med korrekt moment på M10-klemmer og efter producentens anbefalinger for kabeltværsnit og ringkabelsko.
• Kontroller kontinuitet og kontaktmodstand efter installation for at sikre lav overgangsmodstand og undgå varmeudvikling ved høje strømme.
• Ved anvendelse tæt på startstrømme eller gentagne spidser bør kabelføring og sikringsniveau tilpasses efter 500 A kortvarig belastning.

Produktets identifikation (GTIN 4026736050948 og MPN 145.19.00) kan bruges ved indkøb eller kontrol af reservedele for at sikre korrekt variant. Beskrivelsen bygger på tekniske parametre som angivet af producenten/leverandøren; verificer målsætninger og elektriske krav mod din applikation før endelig montering.
