Batterikontakt

Batterikontakt (hovedafbryder) til batterihovedledning – 100 A

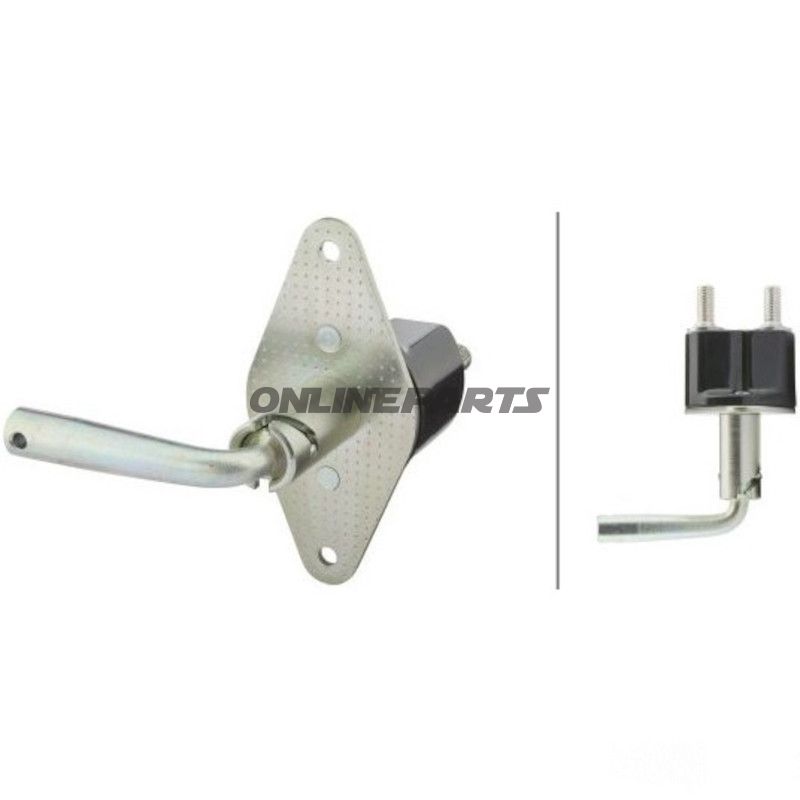

Denne batterikontakt fra Hella (GTIN: 4082300054583, MPN: 145.13.68) er en roterende hovedafbryder designet til at afbryde batteriets hovedledning sikkert og pålideligt. Produktet bruges primært til at isolere batteriet ved service, opbevaring eller i situationer, hvor hurtig frakobling er nødvendig for sikkerhed og vedligeholdelse.

• Funktion: Drejeafbryder med nøglefunktion. Nøglen kan trækkes ud i OFF-stillingen, hvilket fysisk sikrer, at kredsløbet er brudt og ikke kan genaktiveres uden nøgle.
• Kontaktstillinger: 2 positioner: 0 = fra, 1 = til.
• Betjening: Drejeafbryder (låsefunktion).

Elektriske og mekaniske egenskaber

• Kontinuerlig belastningskapacitet: Maks. 100 A ved omgivelsestemperatur op til 60 °C, forudsat at tilslutningen udføres med kabelsko/ringtunge på mindst 50 mm².
• Kortvarig strømkapacitet: Maks. 2500 A ved 24 V i 10 sekunder (eks. startstrømme eller kortvarige højbelastninger).
• Montering og tilslutning: Skrue-tilslutning M10 x 1,5. To poler/forbindelser (indgang og udgang).
• Beskyttelsesklasser: Nøgleside IPX4 (sprøjtbestandig), terminalsiden IP53 (beskyttelse mod støv i skadelig mængde og vandstænk).

Materialevalg og konstruktion

Kontakten er udført i materialer passende til batteriapplikationer: isolerende kabinet kombineret med korrosionsresistente terminaler og bolte. Terminalerne er beregnet til mekanisk fast og lavohms-forbindelse med ringtunger eller kabelsko, hvilket minimerer overgangsmodstand og varmeudvikling ved høje strømme. Nøgle- og drejemekanismen er konstrueret til gentagen betjening uden komplekse elektroniske dele, hvilket reducerer sårbarhed over for elektriske fejl.

Kompatibilitet og anvendelse

• Velegnet til 12 V og 24 V systemer i køretøjer, både og mobile installationer, hvor hovedafbrydelse kræves.
• Passer til kabler med ringtunger på mindst 50 mm² for at opnå den specificerede kontinuerlige belastning uden overophedning.
• Typisk anvendelse: hovedafbryder på batteriets plus-leder ved service, opmagasinering eller som sikkerhedsafbryder ved arbejde på det elektriske system.

Sikkerhed og vedligeholdelse

• Sørg for korrekt moment ved montering af M10-forbindelsen for at undgå løse forbindelser og overskydende varmeudvikling.
• Kontroller terminalerne for korrosion og sikre, at ringtunge eller kabelsko er korrekt dimensioneret og fastgjort.
• Ved gentagne høje startstrømme anbefales inspektion af kontaktens tilstand over tid, da kortvarige høje strømme kan påvirke kontaktens levetid.

Produktoplysninger

• Brand: Hella (integreret i produktets identifikation og tekniske data).
• MPN: 145.13.68.
• GTIN: 4082300054583.

Produktet er velegnet til mekanikere og erfarne motorcykelejere, der har behov for en pålidelig mekanisk hovedafbryder med nøglelås. Informationerne om strømkapaciteter og krav til kabeltværsnit bør følges for at sikre korrekt og sikker installation.
