Batterikontakt Bosch 145.25.23 Hovedafbryder med boltterminal. Montage Ø 23 mm, hul Ø 6,4 mm, hulafstand 38 mm. IP50 hus. Belastning 24 V: 100 A / 500 A (5 s)
Forventet leveringstid: 1-5 hverdage
Batterikontakt (hovedafbryder) til 12/24 V systemer — Bosch

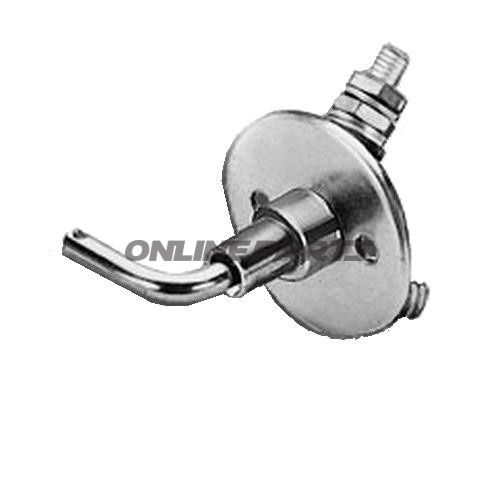

Produktoversigt: Denne batterikontakt fra Bosch (MPN: 145.25.23, GTIN: 3165141934809) er en manuelt betjent hovedafbryder med vippearmsfunktion og indkoblingslåsning. Den er beregnet til at afbryde strømforsyningen mellem batteri og elektrisk system ved rutinemæssigt arbejde, længerevarende parkering eller som sikkerhedsafbryder ved vedligeholdelse.
Funktion og anvendelse: Enheden fungerer som en enkeltpolig afbryder, hvor forbindelsen brydes ved at fjerne eller vippe betjeningsarmen. Den har en mekanisk "einschaltrastung" (indkoblingsdækning/lås), der sikrer positionen under drift. Forbindelsen mellem stik og kabler foretages via en boltterminal, der accepterer kabelskohylstre, hvilket giver en robust og lavmodstandsforbindelse velegnet til køretøjer og mobile applikationer.
- Type: Leverandørbetegnelse: batterikontakt / hovedafbryder
- Betjening: Vippearms-/håndbetjent med indkoblingslås
- Tilslutning: Bolzenklemme (boltterminal) til kabelsko
Materialer og konstruktion: Kabinettet og betjeningsarmen er galvaniseret for øget korrosionsmodstand i udendørs og fugtige miljøer. Konstruktionen er mekanisk enkel og beregnet til at give en solid elektrisk forbindelse under varierende belastninger. Monteringsmøtrik er ottekantet, hvilket gør installation med standardværktøj enkel og sikker.
Monteringsmål og mekaniske detaljer: Indbygningshullet kræver Ø 23 mm. Der er to monteringshuller Ø 6,4 mm med en centrumafstand på 38 mm. Monteringsdybden/vægtykkelsen kan være op til 14 mm, hvilket dækker almindelige instrumentpaneler og batteribokse i motorcykler, ATV'er og mindre køretøjer.
Elektriske egenskaber og beskyttelse: Kontaktens belastbarhed er angivet ved 24 V: 100 A kontinuerligt og kortvarigt op til 500 A i 5 sekunder. Dette gør den egnet til afbrydelse af startsystemer og større belastninger i korte pulser. Beskyttelsesgraderne er angivet som IP00 for de udsatte tilslutninger (uden ekstra kapsling) og IP50 for selve huset, hvilket betyder beskyttelse mod faste genstande større end 1 mm, men ingen tætning mod vandindtrængning. Ved anvendelse i fugtige miljøer anbefales passende yderligere beskyttelse eller placering i lukket rum.
Kompatibilitet og anvendelsesområder: Produktet er velegnet til montage i instrumentpaneler og batterirum på motorcykler, scootere, mindre traktorer, entreprenørmaskiner og fritidskøretøjer, hvor en simpel, kraftig hovedafbryder er påkrævet. Den er ikke beregnet som kontinuerlig kontaktbærer for høje strømme i lang tid uden korrekt dimensionerede kabler og sikringsløsninger.
Praktiske bemærkninger til montør:
- Sørg for korrekt moment på boltterminalen for lav overgangsmodstand.
- Brug korrosionsbeskyttede kabelsko og eventuelt dielectric grease i korrisionsfølsomme miljøer.
- Tjek at monteringspladen ikke overstiger 14 mm tykkelse for korrekt indbygning.
- Bemærk IP-værdier ved placering; til udendørs eksponering kræves ekstra kapsling.
Identifikation: Produktet markedsføres af Bosch under artikelnummer (MPN) 145.25.23 og kan spores via GTIN 3165141934809.
