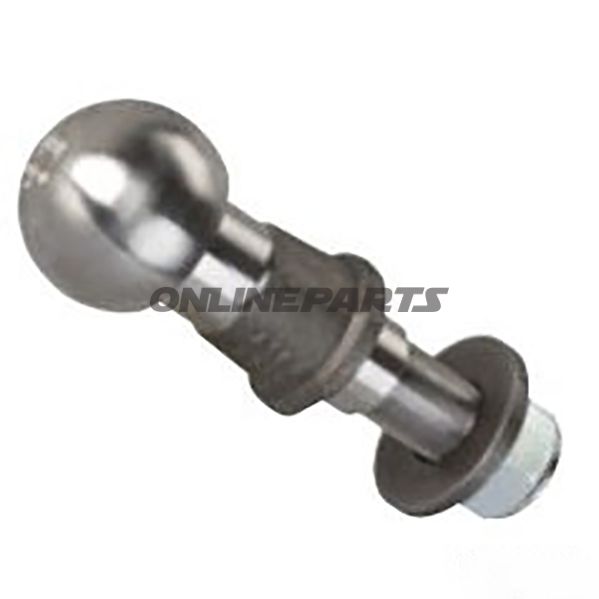

Kugle med gevindshals 50 mm M22 x 1,5

Kugle med gevindshals 50 mm, M22 x 1,5 – boltebold til kuglekobling

Denne kugle med gevindshals fra AL-KO (MPN: 335.00.03, GTIN: 4045541016208) er udviklet til brug i trækkuglesystemer til trailere og anhængere med 50 mm kuglekoblinger. Produktet er typegodkendt af den tyske motortilsynsmyndighed (Kraftfahrt-Bundesamt) og er egnet til brug på offentlige veje, hvor sikkerhed og overholdelse af gældende regler er påkrævet.

Funktion og anvendelse

• Bolten med integreret kugle fungerer som forbindelsespunkt mellem anhænger og trækkøretøjets kuglekobling (50 mm).
• Gevindskruen (M22 x 1,5) gør det muligt at fastgøre kuglen direkte i anhængerens trækarm eller en kompatibel kuglehalsadapter ved hjælp af medfølgende møtrik og skive.
• Angivet anhængerbelastning er op til 3500 kg under forudsætning af korrekt montage og kompatible komponenter i resten af træk- og koblingssystemet.

Materiale og konstruktionskarakteristika

• Kuglen og gevindbolten er udført i stål med overfladebehandling for korrosionsbeskyttelse (typisk galvanisering eller lignende hos AL-KO). Materialevalget giver høj styrke og slidstyrke ved cyklisk belastning.
• Gevinddimension M22 x 1,5 er et fintgængigt metrisk gevind, som sikrer tæt og sikker mekanisk forbindelse ved korrekt tilspænding.
• Leveres med skive og stopmøtrik (låsemøtrik) for at forhindre efterløsning under drift. Disse komponenter er dimensioneret i forhold til gevindets styrke og den angivne maksimalbelastning.

Kompatibilitet og montage

• Designet til 50 mm kuglekoblinger; skal monteres i en trækarm eller adapter, der accepterer en boltebolt med M22 x 1,5 gevind.
• Sørg for at tilspænde møtrik til producentens anbefalede moment og anvende korrekt låsemiddel eller kontrollere låsemøtrikken regelmæssigt ved service for at undgå utilsigtet afskruning.
• Kontroller at alle øvrige komponenter i træksystemet (kuglekobling, trækarm, bolte og beslag) har mindst tilsvarende bæreevne som kuglebolten og er fri for skader og kraftig korrosion før ibrugtagning.

Sikkerhed og godkendelse

• Produktet er godkendt af Kraftfahrt-Bundesamt, hvilket betyder, at det lever op til gældende krav til trækudstyr til offentlige veje i henhold til de relevante standarder.
• Den angivne maksimal anhængerbelastning på 3500 kg forudsætter korrekt montage, vedligeholdelse og at resten af træk- og koblingssystemet er dimensioneret tilsvarende.

Teknisk identifikation

• Producent/brand: AL-KO
• Producentnummer (MPN): 335.00.03
• GTIN: 4045541016208

Bemærkninger

• Pakken indeholder en kugle med gevindshals samt skive og stopmøtrik til montage. Ved køb bør man sikre sig, at gevinddybde og monteringsforhold i køretøjets trækarm er kompatible.
• Ved tvivl om korrekt dimensionering eller montage anbefales kontakt til en kvalificeret mekaniker eller AL-KO for specifikke momentanvisninger og kompatibilitetskontrol.
