Lagerabzieher sæt JMP

Lageraftrækkersæt til dybe rillekuglelejer — JMP 722.03.53

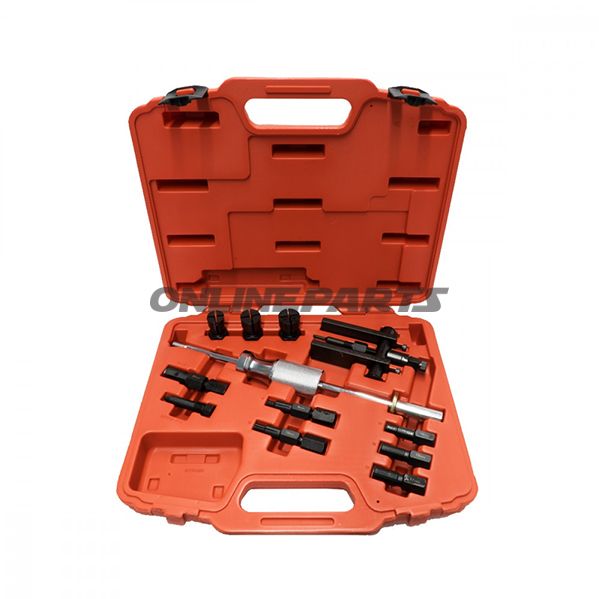

Produktoversigt: Dette aftrækkersæt fra JMP (MPN 722.03.53, GTIN 4043981023855) er udviklet til at fjerne dybe rillekuglelejer på motorcykler og andre maskiner, hvor adgangsforhold og pladsforhold kan variere. Sættet leveres i et plastiketui og indeholder komponenter, der gør det muligt at trække lejer ved hjælp af en trækhammer eller ved fastspænding i en jigg/opsætningsanordning.

Funktion:

• Aftrækkeren fungerer ved mekanisk træk: en 1/2" trækhammer overfører slag-/trækkræfter til en spændeenhed, som via udvidende dorne griber ind bag lejeranden og trækker lejet ud af akslen eller huset.
• Den udvidelige dornadapter og de forskellige indsatsstørrelser gør det muligt at anvende samme værktøj til flere lejestørrelser og arbejdssituationer.
• Kan bruges sammen med en opspændingsjigg, når der er behov for styret, centrisk udtræk uden direkte slag mod komponenterne.

Indhold i sættet og tekniske mål:

• 1/2" trækhammer (til direkte træk/slag-transmission).
• Spændeenhed med udvidelig dornadapter 8×12 mm — justeringsområde 22,00 mm til 78,00 mm (anvendes til centrisk udvidelse bag lejet).
• Indsatser til leje-Ø: 12, 15, 17, 25, 30 og 32 mm (passer til almindelige dybe rillekuglelejer).
• Indsats til lejer Ø 8, 10 og 19–20 mm, der anvender en ekspanderende dorn for at gribe ind bag lejet.
• Udvidet dornadapter 8×16 mm, som udvider kompatibiliteten til større nav- eller akselprofiler.

Materialevalg og konstruktionsmæssige egenskaber:

• Komponenterne er udført i varmebehandlet stål for slidstyrke og modstandsdygtighed over for gentagne træk/slag. Det reducerer deformation af dorne og gevind ved gentagen brug.
• Overfladebehandling (typisk fosfatering eller tilsvarende) forebygger korrosion ved almindelig værkstedsbrug; da værktøj er mekanisk belastet anbefales rengøring og let smøring efter brug for at forlænge levetiden.
• Plastiketuiet beskytter dele under opbevaring og transport og holder indsatsstørrelser samlet for hurtig adgang i værkstedssituationen.

Kompatibilitet og anvendelsesområder:

• Sættet er beregnet til dybe rillekuglelejer i de angivne diameterstørrelser, og er velegnet til arbejde på motorcykelhjul, gearkasser, krankbokse og lignende applikationer, hvor lejet kan nås bagfra eller hvor der er adgang til indersiden af lejesædet.
• Detaljerede målinger (justeringsområde 22–78 mm for spændeenheden) gør det muligt at planlægge brug på aksler og nav med varierende bredde og diameter.

Tekniske data (oversat og sammenfattet):

• Type: Udvidende dorn-aftrækker (Expanding Mandrel Puller).
• Driftsområde / anvendelse: beregnet til bearing/lejeudtræk; operational range dækker indsatsdiametre fra ca. 8 mm og op til 32 mm afhængig af indsatskombination.
• Drive type: sekskant- eller 1/2" forbindelse for trækhammer og momentoverførsel.
• Producent: JMP (jf. MPN 722.03.53).

Brugs- og sikkerhedsanvisning:

• Kontroller at indsatsstørrelse passer præcist til lejets indvendige kant, så udtrækket sker centrisk. Fejlpasning kan medføre beskadigelse af lejet eller navet.
• Brug egnede øjen- og håndværn ved arbejde med trækhammer og ved ekstraktion af fastklemte lejer.
• Undgå overdreven kraft og gentagne hårde slag direkte mod ringe i skrøbelige komponenter; hvor muligt anvend opspændingsjigg for kontrolleret udtræk.

Note om identifikation: Produktet markeres med producenten JMP og artikelnummeret 722.03.53. GTIN 4043981023855 kan bruges til lager- og reservedelsidentifikation ved indkøb eller søgning i reservedelskataloger.

Ved behov for kontrolmål eller afklaring af kompatibilitet med en konkret motorcykelmodel, anbefales det at måle lejets indvendige diameter og nav/geometri før brug.
