Blinkrelæ elektrisk JMP 6V 3 poler

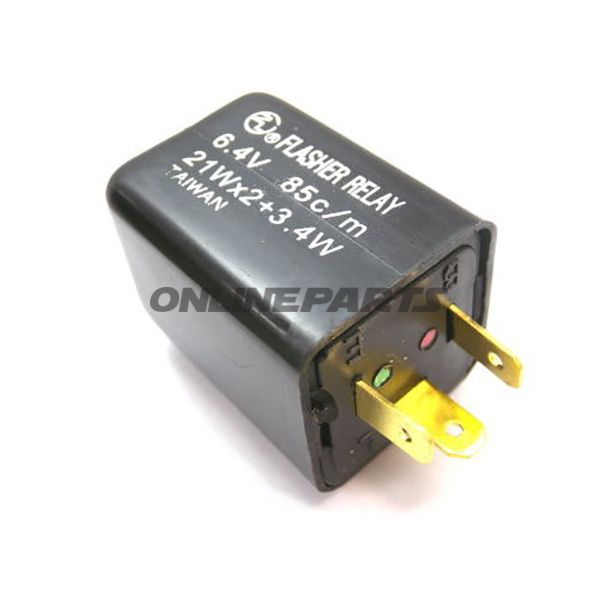

Blinkrelæ, elektrisk JMP 6V, 3-polet — til motorcykelblink

Dette elektriske blinkrelæ fra JMP (GTIN 4043981004847, MPN 705.47.60) er beregnet til 6 volts systemer på motorcykler, scootere og andre lette køretøjer. Relæet udfører den tidsmæssige funktion, der får blinklyset til at slå tænd/sluk i en regulær takt, og er designet til direkte tilslutning via tre flade stikben.

Funktion og anvendelse

• Elektronisk blinkrelæ: omsætter indgående tændings-/signalsignal til en fast blinkrytme (cirka 85 blink/minut).
• Styrer to forbrugskilder: specificeret til samlet belastning svarende til 2 x 21 W + 3,4 W, hvilket dækker normale farer/positionsblink uden elektronisk lastmodstand.
• Tre tilslutninger gør det velegnet til standard 3-polet blinksystemer med separat masse, batteri og tændingskontakt.

Tilslutninger (mærkning)

• E = masse (jord)
• B = batteri (forsyning)
• L = switch (blinkafbryder/indikator)

Materialer og konstruktion

• Huset er typisk udført i isolerende plastik/lakbelagt metal for at kombinere elektrisk sikkerhed og varmeafledning; JMP anvender materialer egnet til vibrerende miljøer på tohjulede køretøjer.
• Flade stikben er udført i metal med korrosionsbestandig overfladebehandling for at sikre elektrisk kontakt over tid.
• Indvendig elektronik er designet til at fungere stabilt ved 6 V nominal spænning uden mekaniske bevægelige kontakter, hvilket reducerer slid og støj.

Tekniske egenskaber og drift

• Mærkespænding: 6 V — egnet til 6 volt generator-/batterisystemer.
• Belastningskapacitet: 2 x 21 W + 3,4 W — angiver den anbefalede lampekombination for korrekt blinkfrekvens.
• Blinkfrekvens: cirka 85 blink pr. minut under angivne belastningsbetingelser.
• Elektronisk betjening betyder hurtig respons og konsistent frekvens over temperatur og spændingsvariationer, inden for normale driftsgrænser.

Kompatibilitet og anvendelsesråd

• Passer til køretøjer med 6 V, 3-polet fladstik-tilslutning. Kontroller at stikformen og polplaceringen passer i det eksisterende blinkstik.
• Hvis blinklysene er af en anden wattstyrke end angivet, kan blinkfrekvensen ændre sig; i nogle tilfælde kræves ekstra modstand eller LED-kompatibelt relæ ved brug af LED-pærer.
• Ved montering: sikre korrekt polforbindelse (E/B/L) og fastgør relæ så det ikke udsættes for overdreven varme eller indtrængning af fugt.

Identifikation

• Brand: JMP — relæet bærer producentens identifikation og leveres med artikelnummer (MPN 705.47.60) og globalt GTIN 4043981004847, hvilket kan bruges til entydig genkendelse i reservedelelister.

Bemærkninger

• Produktteksten angiver belastninger og drift ved normal brug; overstiger man de angivne wattangivelser, kan relæet overophede eller fungere unormalt.
• Relæet er elektronisk og ikke et termisk/mekanisk blinkerrelæ — egenskaberne ved holdbarhed og frekvensstabilitet adskiller sig derfor fra ældre mekaniske enheder.

Hvis du har brug for yderligere tekniske data (f.eks. mål på hus, stikdiagram eller nøjagtig strømgrænse ved andre belastningskombinationer), kan disse ofte findes hos JMPs tekniske dokumentation eller ved at kontakte leverandøren med MPN 705.47.60 og GTIN 4043981004847.
