Bosch Doppler-simulator CTA 110 til DAS 3000 — signalsimulering ved radar‑kalibrering

Produkt: Bosch Doppler-simulator CTA 110 til DAS 3000. Brand: Bosch. MPN: 668.07.35. GTIN: 4047026633658.

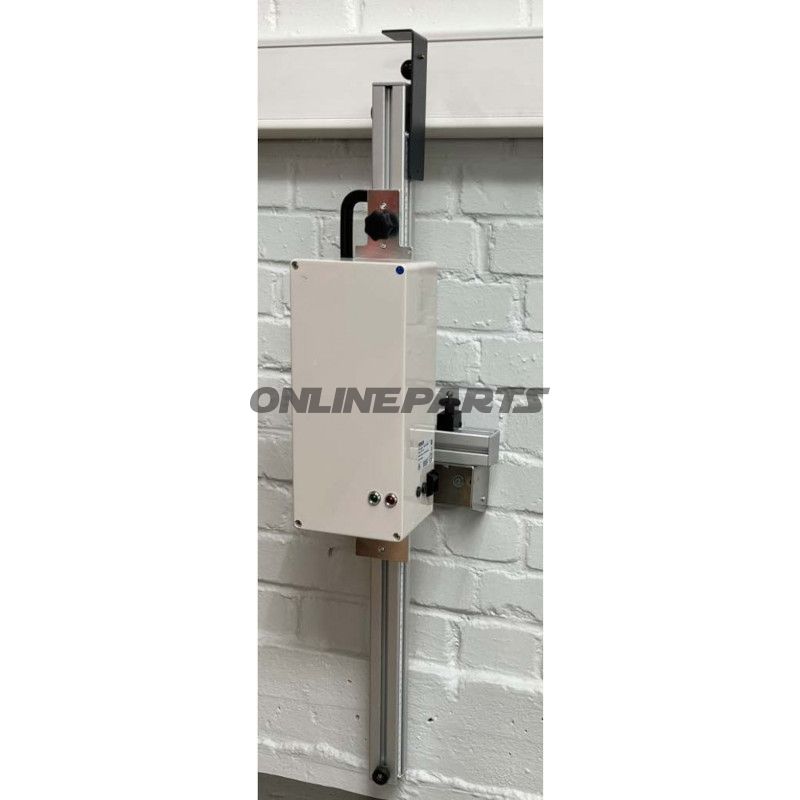

CTA 110 er en Doppler‑simulator designet til brug i værksteder i forbindelse med statisk kalibrering af radarbaserede førerassistentsystemer, når den tilsluttes Bosch DAS 3000 kalibreringsplatform. I stedet for at levere et statisk refleksionskort genererer CTA 110 bevægelseslignende ekkoer, der efterligner et fremad- eller tværgående trafikelement. Det gør det muligt at kalibrere funktioner, som kræver registrering af bevægelig målegenstand, fx vognbaneskiftassistent, registrering af tværgående trafik og parkerings‑/manøvreassistenter.

Funktion og anvendelse

• Doppler‑simulation: En roterende metalrulle i huset frembringer frekvensmodulerede “ECHO‑bølger”, som radarens signalbehandling genkender som bevægelige objekter.
• Kalibreringstyper: Anvendes ved bagradarservicekoncepter og kalibrering af systemer fra producenter som VW, Audi, Škoda, Seat, Cupra, Porsche og Mazda samt generelle vognbaneskift‑ og krydstrafikregistreringsprocedurer.
• Integration med DAS 3000: CTA 110 opererer sammen med DAS 3000‑platformen; justeringer og positionsvisning udføres via DAS 3000‑softwaren.
• Sidevis kalibrering: Bageste radar kalibreres sekventielt på begge sider af køretøjet for at opnå korrekt sensorafstemning.

Materialer og konstruktion

• Hus og mekanik: Robust kapsling med en indvendig roterende metalrulle; materialevalget er tiltænkt stabil mekanisk ydeevne og gentagne kalibreringscyklusser uden uhensigtsmæssig slør.
• Elektrisk: CTA 110 leveres med en ekstern strømforsyningsenhed, som er inkluderet i leveringen, for sikker og pålidelig drift i værkstedsmiljø.
• Montering: Monteringsmateriale til fastgørelse på DAS 3000 medfølger, samt et vægbeslag til opbevaring mellem opgaver.

Leveringsomfang

• Doppler‑simulator CTA 110.
• Monteringsmateriale til DAS 3000.
• Ekstern strømforsyningsenhed.
• Vægbeslag til opbevaring.
• Positionsvisning og opsætningshjælp gennem DAS 3000‑softwaren.

Praktiske bemærkninger til brug

• Placering: For korrekt kalibrering kræves nøjagtig placering i forhold til den aktuelle køretøjskarrosseri‑variant og sensorplacering; CTA 110 er designet til at blive positioneret og følges af vejledningen i DAS 3000‑softwaren.
• Frekvensafstemning: Simuleringsfrekvensen fra rullen skal svare til den anvendte radarsensors typiske måleområde — dette håndteres via opsætningen i DAS 3000.
• Kompatibilitet: Justeringer med CTA 110 foretages i samspil med DAS 3000; CTA 110 fungerer ikke som en selvstændig kalibreringsenhed uden DAS 3000‑platformen.
• Værkstedsvenlighed: Hurtig opsætning og revurdering af positionering via optimeret display og instruktioner i DAS 3000‑softwaren, hvilket minimerer tid brugt pr. kalibrering.

Teknisk reference: Bosch CTA 110 (MPN 668.07.35, GTIN 4047026633658) er udviklet til at understøtte DAS 3000‑kalibreringsmetoden. Ved spørgsmål om kompatibilitet med specifikke køretøjsmodeller eller radarsensorvarianter anbefales det at konsultere den tilhørende DAS 3000‑dokumentation eller Bosch teknisk support.
