Bremsbackesæt Peitz 230X40

Bremsbackesæt til akselbremser – Peitz / WAP, mål 230 x 40 mm

Dette bremsbackesæt (MPN: 338.01.69, GTIN: O9.801.03.76.0) er fremstillet til brug i tromle- og hjulbremser til Peitz- og WAP-udførelser med dimensionerne 230 x 40 mm. Beskrivelsen fokuserer på funktion, materialevalg, kompatibilitet og monteringsrelevante detaljer for mekanikere og erfarne motorcykelejere.

Funktion

Bremseskoene overfører bremsekraft fra bremsecylindre eller mekaniske træk til tromlens indvendige overflade. Når bremsehåndtaget eller bremsepedalen aktiveres, bevæger de medfølgende spænd- og kompressionsfjedre skoene ud mod tromlen, hvor friktionen skaber retardation. Sættet indeholder alle de dele, der normalt kræves ved udskiftning af slidte sko i de angivne bremsetyper, så korrekt geometri og fjederfunktion bevares.

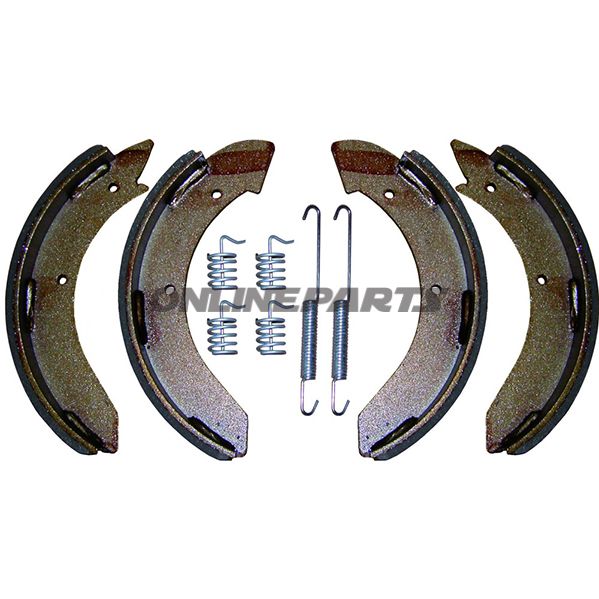

Indhold og layout

• 4 bremsesko (komplet sæt til én aksel/tromle)
• 2 typer spændfjedre (trækfjedre) til retur og fastholdelse
• 1 type kompressionsfjedre (trykfjeder) til at sikre kontakt og korrekt forspænding

Materialer og egenskaber

Bremseskoenes bundplader er typisk udført i presset eller stanset stål med korrosionsbeskyttelse (phosphatering eller lak), for at opretholde formstabilitet og fastholdelsespunkter til fjedre og sko. Friktionsmaterialet er et sammensat bremsebelægning designet til tromlebrug, balanceret mellem varmebestandighed, slidstyrke og støjudvikling. Fjedrene er fremstillet i fjederstål med varmebehandling for at bevare elasticitet og modstand mod permanent udtrætning.

Disse materialevalg betyder: robust mekanisk fastgørelse til tromlens ankerpunkter, stabil friktion ved normale driftsbelastninger og fjedre med lang levetid under typisk last og temperaturforhold.

Kompatibilitet

• Passer til bremsetype: Peitz R 234-76
• Passer til bremsetype: WAP W 234-RS
• Mål: 230 x 40 mm – kontroller tromlens indvendige diameter og bredde samt anker- og fjederplacering før montering

Monterings- og kontrolnoter

• Før montering: rengør tromleindvendig overflade og mål tromlens indvendige diameter for at vurdere slitage; overskridelse af fabrikantens tolerancer kræver tromleudskiftning eller drejning.
• Kontroller anker- og returfjederplacering ved demontering og anvend original geometri ved genmontering for at undgå ujævn slitage eller fejljustering.
• Efter montering: juster bremsearmen/indstillingsskruen til korrekt frihjulsafstand og test bremsevirkning ved lav hastighed før almindelig brug.

Anmærkninger

MPN 338.01.69 og GTIN O9.801.03.76.0 er inkluderet for identifikation og sammenligning med reservedelslister. Produktet leveres som sæt til udskiftning af sko på én aksel/tromle; pakningsstørrelser kan variere, og angivelser om emballagemængder bør verificeres hos leverandøren ved ordre om større volumen.
