Afgreningstilslutning 0,5-1,0 JMP Pakke 100 stk

Afgreningstilslutning (grenstik) 0,5–1,0 mm² til isolerede el-forbindelser

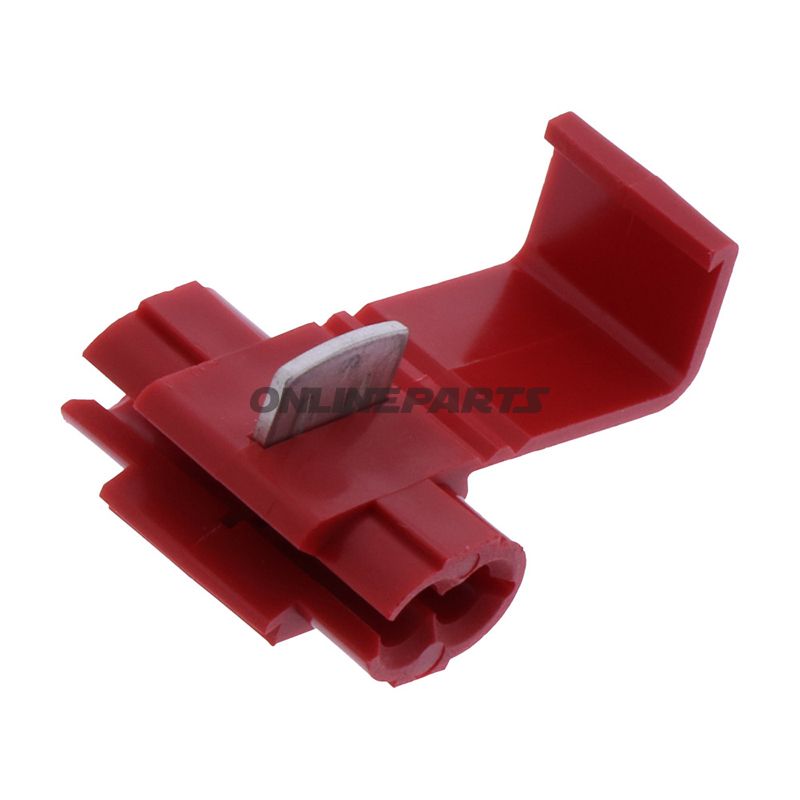

Produkt: Afgreningstilslutning fra JMP (MPN: 158.07.59, GTIN: 4043981349054). Denne type kendt som en snap-lock eller splice connector er beregnet til at lave hurtige, isolerede afgreninger i eksisterende ledningsføring med tværsnit mellem 0,5 og 1,0 mm². Farve: rød.

Funktion og anvendelse

Afgreningstilslutningen tillader at koble en ekstra leder på et allerede installeret kabel uden at skulle afisolere eller lodde. Den anvendes ved at føre den eksisterende leder ind i den ene åbning og den afgrening, der skal tilføjes, i den anden; herefter lukkes snap-lock-mekanismen, som sikrer mekanisk kontakt og elektrisk forbindelse gennem et indvendigt metalstykke. Produktet er isoleret for at beskytte mod kortslutning og kontakt med omgivelserne.

Materialer og egenskaber

• Kontaktmateriale: Indvendigt metalstykke (typisk kobberlegering eller lignende ledende metal) sikrer kontakt uden lodning.
• Isolering: Ydre hus i isolerende plast (rød) beskytter forbindelsen elektrisk og mekanisk.
• Temperaturbestandighed: Angivet til -105 °C (oplyst i tekniske data). Dette tal bør tolkes i forhold til anvendelsesmiljøet; for kontinuerlig drift i høje temperaturer anbefales komponenter med verificerede driftstemperaturområder.
• Konstruktion: Snap-lock design betyder hurtig montering uden værktøj ud over eventuelt en tang til at sikre korrekt lukning.

Tekniske specifikationer

Kompatibilitet og anvendelsestips

• Velegnet til kabeltyper og ledere med tværsnit i det angivne interval; kontroller at lederens diameter og isoleringstype matcher for at opnå pålidelig kontakt.
• Ikke beregnet til permanente, højstrømsforbindelser eller hvor vibrations- og korrosionspåvirkning er betydelig uden yderligere beskyttelse.
• Anbring forbindelsen på ren, tør og ubeskadiget ledning; undgå at genbruge beskadigede stik for at bevare elektrisk sikkerhed.

Praktiske bemærkninger

Produktet leveres under JMP-brandet med producentens varenummer 158.07.59 og global GTIN 4043981349054. Beskrivelsen i leverandørdata angiver pakkeinformation som 100 stk., men for professionel brug bør bestillings- og emballageinformation verificeres i forbindelse med køb for at undgå misforståelser om leveringsantal eller emballageløsninger.

Denne afgreningstilslutning er designet til at give en hurtig, isoleret og ikke-loddet metode til at lave afgreninger i ledningsnet på køretøjer, i installationsarbejde eller ved reparationer, hvor ledningstværsnittet er inden for det angivne interval.
