Afgreningstilslutning 0,5-1,5 JMP Pakke 100 stk

Afgreningstilslutning (splicekonnektor) 0,5–1,5 mm² til aftagelig forbindelse

Produktoversigt: Denne afgreningstilslutning fra JMP (MPN: 158.07.61, GTIN: 4043981349061) er en isoleret, aftagelig splicekonnektor beregnet til at skabe en hurtig og mekanisk sikker forgrening af en leder til en anden uden lodning. Den anvendes typisk i elektriske installationer på motorcykler, køretøjer og andet udstyr, hvor plads og adgang fordrer enkel forbindelse af ledere i størrelsesområdet 0,5–1,5 mm².

Funktion og anvendelse:

• Konnektoren tillader en sideudgang fra en eksisterende ledning ved hjælp af en snap-lock mekanisme, så man får en enkeltpolig afgrening uden at skære eller fjerne ledningens isolering permanent.
• Velegnet til reparationer, ændringer i ledningsnet og tilføjelse af sensorer eller komponenter, hvor en aftagelig forbindelse er ønskelig.
• Designet til manuel montering uden specialværktøj; forbindelsen opnår mekanisk fastholdelse og elektrisk kontakt ved indførelse af lederen i kontaktpunktet.

Materialer og egenskaber:

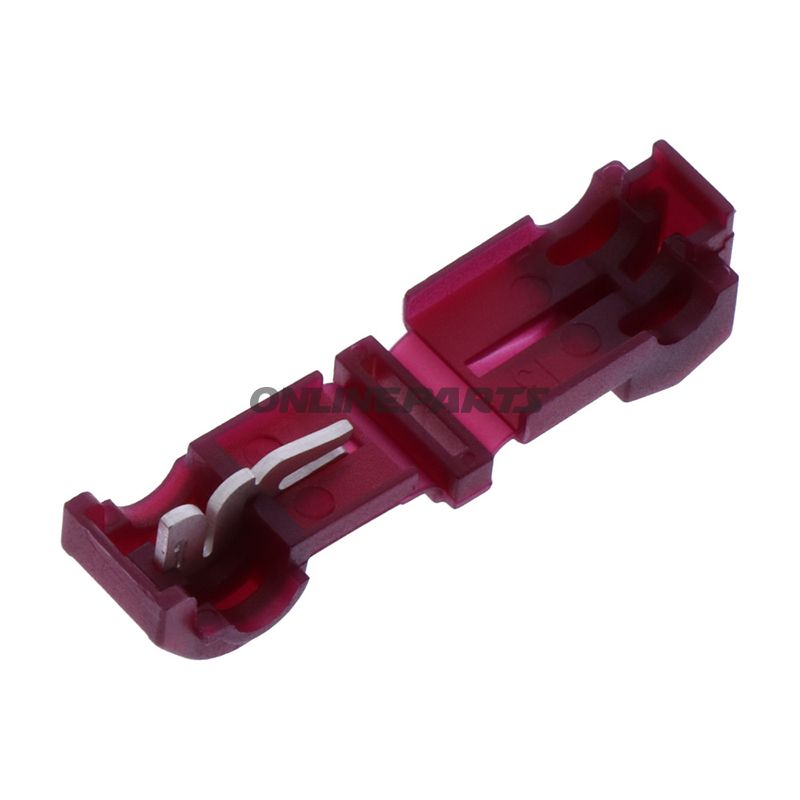

• Isoleret plastskal (rød farve) som giver elektrisk isolation og visuelt farvemærke for lederstørrelse.
• Kontaktmateriale i metal (typisk tinbelagt kobber eller lignende legering) for at sikre elektrisk ledningsevne og korrosionsbestandighed under normale driftsforhold.
• Temperaturbestandighed angivet til omkring -105°C (opgivet i tekniske data), hvilket indikerer materialeegenskaber under lave temperaturer; vær opmærksom på driftstemperaturer i din applikation.
• Ingen lodning nødvendig; forbindelsen er ikke designet til lødede tilslutninger eller varmeindkrympning.

Tekniske data (udvalgte):

• Type: Splice Connector / Snap Lock
• Ledningsområde: 0,5–1,5 mm²
• Antal poler: 1
• Isoleret: Ja
• Lodning: Nej
• Heat-shrink: Nej
• Temperaturbestandighed: oplyst -105°C

Kompatibilitet og anvendelsesbemærkninger:

• Passer til fleksible og faste kobberledere inden for det angivne tværsnitsområde. Sørg for at strømkredsens belastning og den mekaniske belastning ikke overstiger konnektorens kapacitet.
• Da forbindelsen er aftagelig, er den egnet til service- og testformål, men til permanente, vibrationspåvirkede installationer bør man vurdere supplerende mekanisk fiksering eller alternative tilslutningsmetoder afhængig af kravene.
• Farvekoden (rød) svarer til standard praksis for dette lederområde og letter hurtig identifikation i et ledningsnet.

Producent og identifikation: Produktet er fra JMP og kan identificeres via producentnummeret (MPN) 158.07.61 samt GTIN 4043981349061. Disse numre benyttes til entydig artikelidentifikation ved indkøb, reservedelssøgning og ved kontrol af tekniske datablad.

Praktiske tips til montage:

• Kontroller lederdimension før montering; overfyld ikke konnektoren.
• Fjern ikke unødvendigt meget isolering fra forsyningslederen — konnektoren er designet til indsættelse af isoleret ledning for at bevare mekanisk greb og isolation.
• Undersøg efter montage at forbindelsen sidder fast og at der ikke er synlige skader på isoleringen eller kontaktområdet.

Bemærk: Oplysningerne stammer fra producentens tekniske data for denne type afgreningstilslutning. For anvendelser med særlige elektriske eller mekaniske krav anbefales kontrol mod det aktuelle projekts specifikationer eller kontakt til producentens tekniske support.
