Afgreningstilslutning 0,75-1,0 JMP Pakke 5 stykker

Afgreningstilslutning (snap-lock) til kabeltværsnit 0,75–1,5 mm² — JMP

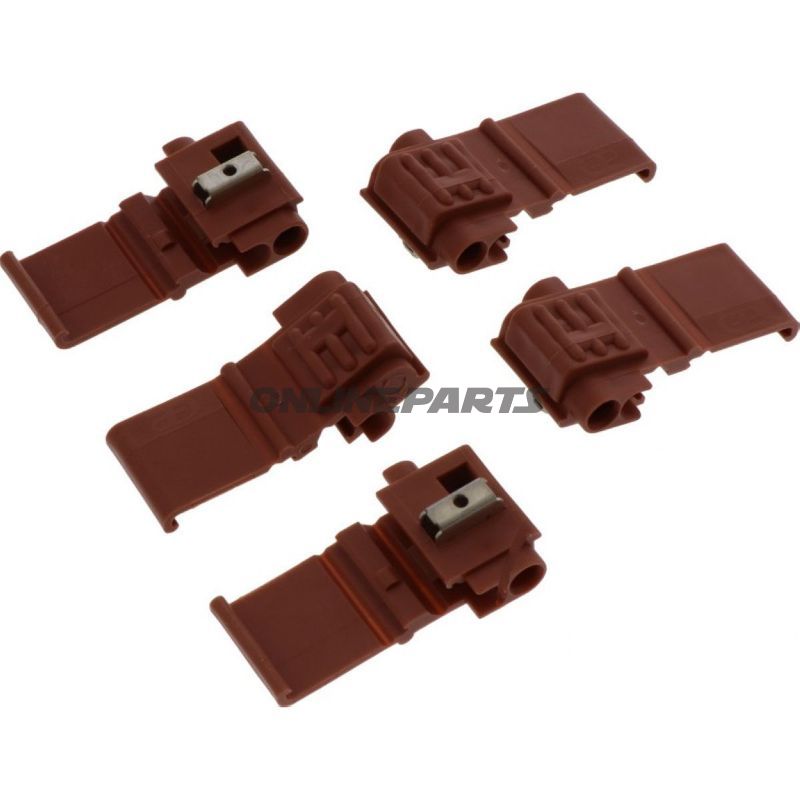

Produkt: Afgreningstilslutning fra JMP (GTIN: 4043981273618, MPN: 158.01.43). Denne type er en mekanisk, isoleret snap-lock afgrening til ledninger med tværsnit fra 0,75 til 1,5 mm². Farve: brun.

Afgreningstilslutningens funktion er at lave en hurtig og sikker tap-forbindelse mellem en hovedleder og en afgrening uden krav om lodning eller komplicerede værktøjer. Komponenten er beregnet til at blive ført over begge ledere, hvorefter den lukkes mekanisk — derved klemmes ledningsisoleringen ind til kontaktpunktet og skaber elektrisk forbindelse mellem lederne. Dette gør den velegnet til service- og reparationsopgaver på køretøjer, hvor hurtig genoprettelse af kontakt og minimal demontering er ønskelig.

• Type og anvendelse: Snap-lock afgreningstilslutning (også kaldet splice connector). Bruges til at føre en afgrening ind på en eksisterende leder uden at afmontere kabelføringen.
• Tværsnit: Godkendt til ledere med tværsnit fra 0,75 mm² op til 1,5 mm². Velegnet til standard motorkabelføring og almindelige installationsledere inden for disse tværsnit.
• Isolering og sikkerhed: Produktet er isoleret, hvilket reducerer risikoen for kortslutning i løsningsområdet. Forbindelsen er ikke loddet; den er mekanisk klemt, hvilket betyder at forbindelse og modstand er afhængig af korrekt lukning og passende lederforberedelse.
• Temperaturbestandighed: Oplyst temperaturbestandighed til -105 °C i leverede tekniske data. Bemærk at driftstemperatur i praksis også afhænger af kabeltype og omgivelsesforhold.
• Materialevalg og egenskaber: Kroppen er udført i isolerende polymer, valgt for elektrisk isolering, dimensionel stabilitet og modstand mod oliestænk og almindelig vibrationsbelastning i køretøjsmiljøer. Kontaktbærende element er en metaldele designet til at skabe elektrisk forbindelse ved mekanisk sammenpresning; materialetype er ikke angivet, men konstruktionen følger almindelig praksis for blink- og tændingskredsløb, hvor korrosionsbestandighed og god elektrisk ledningsevne er nødvendige.
• Montering: Placer den ene leder i hovedkanalen og afgreningslederen i indføringssporet, luk snap-locken til den klikker. Kontroller visuelt og, om muligt, med måleudstyr at der er kontinuitet og accepterbar modstand efter samling.
• Pakkeinformation: Produktet markedsføres fra JMP med MPN 158.01.43 og leveres i pakker om flere enheder. Ved køb bør man være opmærksom på den faktiske leverede mængde angivet i ordrebekræftelsen — information i beskrivelser er for pakkevariant og kan variere mellem forhandlere.

Kompatibilitet og anvendelsesområder

Afgreningstilslutningen er designet til almindelige bløde kobberledere i bil- og motorcykelinstallationer, instrumentpaneler og andre elektriske systemer, hvor ledningsstørrelser falder inden for 0,75–1,5 mm². Den egner sig til reparationer, midlertidige tilslutninger og situationer hvor lodning ikke er praktisk. Den er ikke beregnet til højspændingsapplikationer eller kontinuerlig udsættelse for ekstrem kemisk påvirkning uden yderligere beskyttelse.

Tekniske hoveddata (kort):

• Type: Splice connector / snap-lock
• Tværsnit: 0,75–1,5 mm²
• Lodning: Ikke påkrævet
• Isoleret: Ja
• Varmeindtrækning: Nej
• Oplyst temperaturbestandighed: -105 °C

Producenten JMP er angivet som mærke (MPN 158.01.43, GTIN 4043981273618), og produktets konstruktion og dimensionering afspejler praksis for eftermarkedskomponenter til køretøjsinstallationer. For korrekte og holdbare samlinger anbefales altid at kontrollere forbindelsens elektriske kontinuitet og mekaniske fasthed efter montering.
