Afgreningstilslutning 0,75-6,0 JMP Pakke 5 stk.

Afgreningstilslutning (grenstik) til ledninger 0,75–6,0 mm² — JMP (brun)

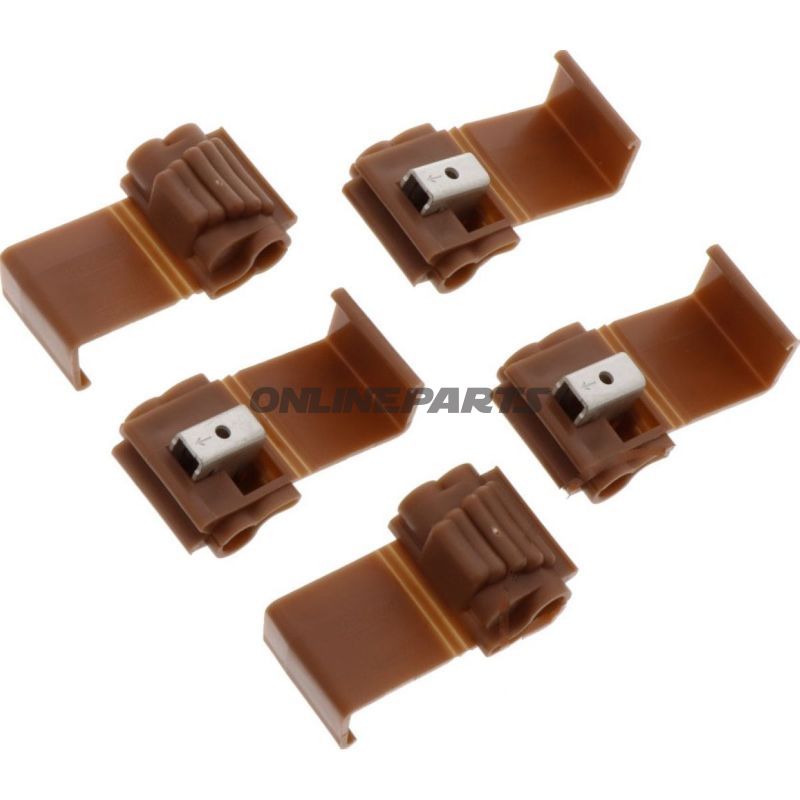

Produktoversigt: Denne afgreningstilslutning fra JMP (MPN: 158.01.44, GTIN: 4043981273625) er en mekanisk, isoleret snap‑lock-connector beregnet til at lave en hurtig elektrisk afgrening mellem to forskellige ledertværsnit. Den benyttes typisk i motorrums-, styrings- og lysinstallationer på motorcykler, hvor plads og adgang kan være begrænset, og hvor man ønsker en pålidelig, ikke-loddet forbindelse.

Funktion og anvendelse:

• Tillader at tilslutte en mindre leder (0,75–2,5 mm²) til en større leder (4,0–6,0 mm²) ved hjælp af et enkelt tryk/snap – uden brug af lodning eller specialværktøj.
• Designet til at skabe elektrisk kontakt gennem mekanisk fastklemning af lederne; egnet til signalledninger og laveffektstrømme i køretøjsinstallationer.
• Isoleret kappe omkring forbindelsen beskytter mod kortslutning og kontakt med omgivelserne, hvilket er relevant i motorcykelmiljøer med vibrationer og snævre kanaler.

Materialer og egenskaber:

• Kontaktpunkt: Metalklemme (ikke loddet forbindelse) designet til god elektrisk ledningsevne og mekanisk holdbarhed.
• Ydre kappe: Isolerende plastmateriale, brun farve, som beskytter forbindelsen mod fugt og mekanisk påvirkning.
• Temperaturbestandighed: Angivet til omkring −105 °C (angivet i leverandørens tekniske data); dette indikerer komponentens evne til at tåle lave temperaturer uden sprødhed, men vurder altid driftstemperaturen i forhold til anvendelsesområdet.
• Ingen krympeflex eller loddet samling – forbindelsen er ren mekanisk/isoleringstype.

Tekniske detaljer (væsentlige punkter):

• Type: Splice connector / snap‑lock (mekanisk klemforbindelse).
• Understøttede ledertværsnit: mindste 0,75 mm², største 6,0 mm². Mere specifikt er den beregnet til Querschn.1 = 0,75–2,5 mm² og Querschn.2 = 4,0–6,0 mm².
• Isoleret: Ja.
• Loddet forbindelser: Nej.
• Krympeslange: Ikke inkluderet.

Kompatibilitet og anvendelsesbemærkninger:

• Velegnet til elektriske installationer på motorcykler, især hvor man ønsker en hurtig og reproducerbar afgrening uden at foretage permanent ændring af eksisterende kabler.
• Kontroller altid kabelprofil og strømkrav før montering. Da forbindelsen er mekanisk klemmet, egner den sig bedst til lave til moderate strømme; til større strømme eller vibrationstunge hovedstrømsførende kabler bør man vurdere alternative tilslutningsmetoder.
• For korrekt funktion skal lederisoleringen afstrippes i henhold til producentens anvisninger, og forbindelsen skal lukkes korrekt indtil den hører/føles låst.

Pakke og identifikation: Produktet leveres som JMP afgreningstilslutning, modelnummer 158.01.44. GTIN 4043981273625 kan bruges til entydig identifikation i indkøbssystemer og reservedelsstyring. Denne vare er brun i farven.

Bemærkninger til montage og sikkerhed:

• Undgå at overbelaste forbindelsen; brug passende sikringer og dimensionerede ledninger i installationen.
• Efter montering, kontroller mekanisk fastgørelse og elektrisk kontinuitet før endelig drift.
• Ved tvivl om passende anvendelse i kritiske strømkredse anbefales konsultation af teknisk dokumentation eller en kvalificeret elektriker/mekaniker.
