Afgreningstilslutning 1.0-2.5 JMP Pakke 5 stykker

Afgreningstilslutning (snap-lock) til ledninger 1,0–2,5 mm² — JMP (158.01.46)

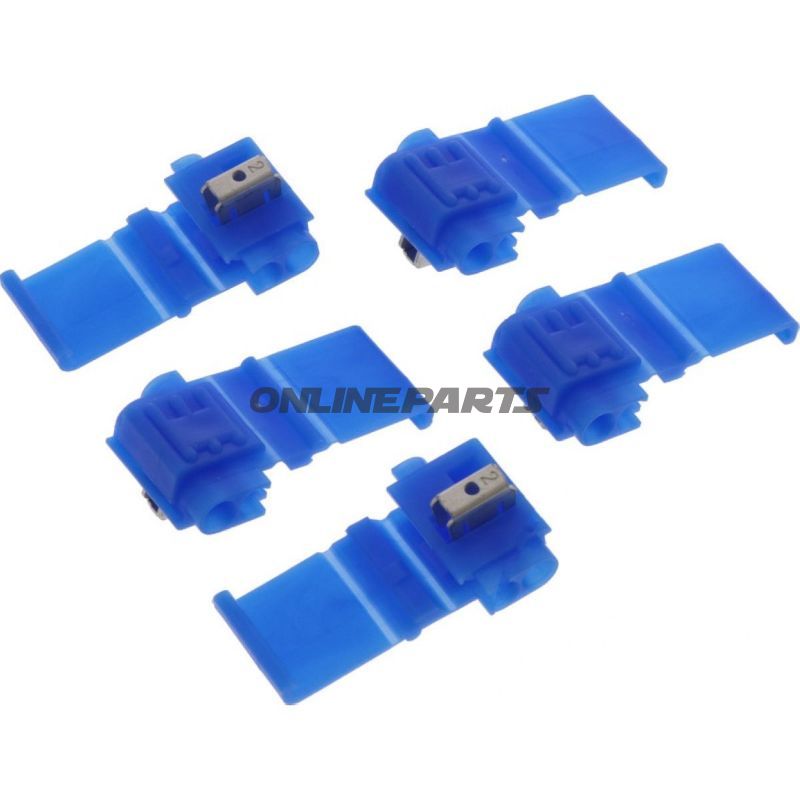

Produktoversigt: Denne afgreningstilslutning fra JMP (MPN 158.01.46, GTIN 4043981273649) er en isoleret snap-lock forbindelse beregnet til at lave en simpel afgrening i ledningsnet med ledertværsnit mellem 1,0 og 2,5 mm². Produktet leveres i blå farve og er velegnet til elektriske systemer på motorcykler, små køretøjer og i industrielle applikationer, hvor hurtig, pålidelig elektrisk forbindelse uden lodning ønskes.

Funktion og anvendelse: Afgreningstilslutningen fungerer ved, at en eksisterende leder føres igennem en kontaktkam, mens en afgrening indsættes i den sekundære åbning. Når snap-locken lukkes, skærer kontaktkammen gennem isolation og etablerer mekanisk og elektrisk kontakt til begge ledere. Dette gør det muligt at oprette en forgrening uden at afmontere eller afisolere hele længden af den oprindelige leder og uden brug af loddeudstyr.

• Type: Splice Connector / Snap Lock (isoleret)
• Materiale/egenskaber: Isoleret hus i termoplastisk polymer med indvendige metal-kontaktkamme. Polymerhuset giver elektrisk isolation og mekanisk beskyttelse; metal-kontakternes design sikrer skrubkontakt gennem lederens isolation. Produktet har ikke varme-skrælslange (heat shrink) og er ikke beregnet til lodning.
• Tværsnitområde: 1,0–2,5 mm² (anbefalet minimum 1,0 mm² og maksimum 2,5 mm²)
• Temperaturbestandighed: Angivet ned til ca. -105 °C (modstandsdygtighed mod lave temperaturer). Brug i højtemperaturmiljøer bør vurderes ud fra specifikke driftsbetingelser.
• Farve: Blå — farvekodning kan være relevant for identifikation i større ledningsnet.

Tekniske fordele og overvejelser:

• Muliggør hurtig installation uden lodning eller specialværktøj — nyttigt ved reparationer og ændringer i eksisterende ledningsnet.
• Isoleret hus reducerer risiko for kortslutning og beskytter forbindelsen mod mekanisk belastning og let fugt; for permanent udsatte installationer anbefales yderligere forsegling efter behov.
• Kontaktkammenes design giver pålidelig elektrisk forbindelse i det angivne tværsnitsområde, men korrekt indstik og korrekt lederdimension er afgørende for lav overgangsmodstand.
• Ikke egnet til lodning eller som erstatning for vandtætte ledningssamlinger i aggressive miljøer uden yderligere forsegling.

Kompatibilitet og anvendelsesområder: Passer til kobberledere med tværsnit 1,0–2,5 mm² og anvendes typisk i elektriske kredsløb på motorcykler, lette køretøjer, tilbehørsinstallationer og små elektriske installationer, hvor hurtig og reversibel afgrening ønskes. Sørg for at kontrollere lederisoleringstype og dimension, før samling for at sikre korrekt mekanisk og elektrisk kontakt.

Pakke og identifikation: Produktet markedsføres af JMP under artikelnummer 158.01.46 (MPN) og identificeres internationalt via GTIN 4043981273649. Bemærk: information om forpakning nævner flere enheder; kontrollér den aktuelle ordrebekræftelse for præcis leveringsmængde og emballage hos din leverandør.

Bemærkninger til montage:

• Brug passende værktøj eller håndkraft som angivet af producenten for at lukke snap-locken fuldt ud.
• Kontroller elektrisk kontinuitet efter montage og sikre at der ikke er løse ledere.
• Ved vibrationseksponering anbefales yderligere mekanisk fiksering eller beskyttelse mod træk.
