Afgreningstilslutning 1,5-2,5 JMP-pakke 25 stykker

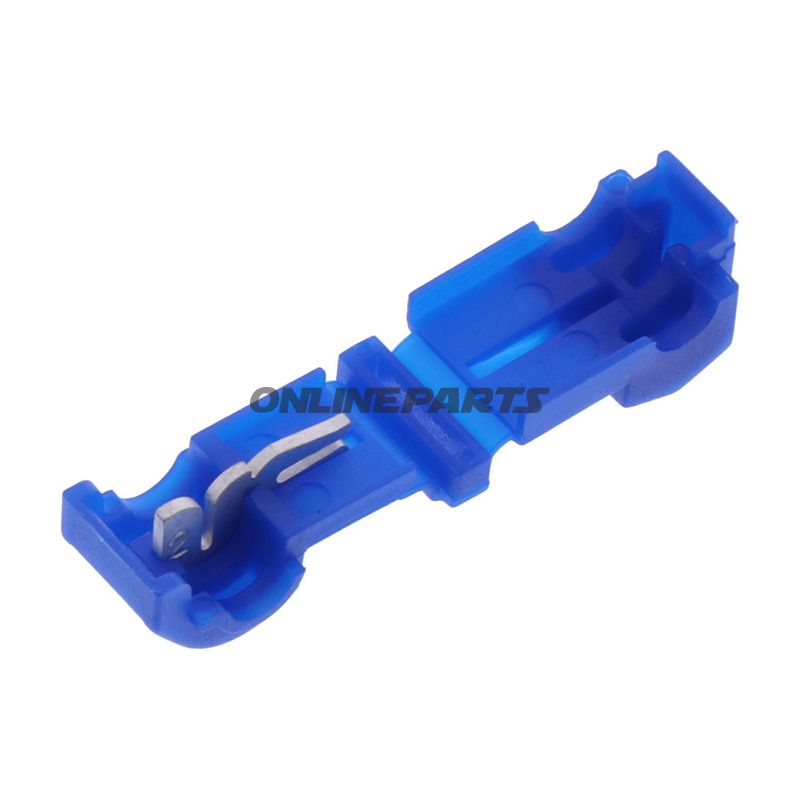

Afgreningstilslutning (1,5–2,5 mm²) til hurtig forgrening af ledninger

Produkt: Afgreningstilslutning fra JMP (MPN: 158.08.77, GTIN: 4043981350210). Denne type stik er et aftageligt grenstik beregnet til at lave en sikker elektrisk forbindelse mellem en enkeltleder og en afgreningsleder uden lodning.

Funktion og anvendelse

• Afgreningstilslutningen fungerer som en hurtig mekanisk forbindelse, hvor en hovedleder og en afgreningsleder presses ind i hvert sit kontaktkammer og låses sammen via en snap-lock mekanisme. Det muliggør enkelt tilføjelse eller fjernelse af en leder uden at skulle afisolere eller lodde.
• Velegnet til elektriske systemer på motorcykler, maskiner og køretøjer, hvor pladsen er begrænset, og hvor hurtig service eller udskiftning af ledningsnettet kan være nødvendig.
• Beskytter forbindelsen mekanisk og elektrisk gennem en isolerende kappe, hvilket reducerer risikoen for kortslutning og utilsigtet kontakt.

Materiale og egenskaber

• Isolerende kappe: Plastisk/termoplastisk materiale, blå farve, som giver elektrisk isolation og visuel identifikation af tværsnitsområdet (1,5–2,5 mm²).
• Kontaktdele: Metalledere med mekanisk klemmefunktion (ikke loddet). Designet til at sikre god elektrisk kontakt og mekanisk fastholdelse af lederne.
• Temperaturbestandighed: Angivet op til -105 °C for komponentmaterialet (angivelsen bør tolkes som modstandsdygtighed under lave temperaturforhold; ved høje driftstemperaturer anbefales vurdering i forhold til systemets samlede belastning).
• Antal poler: 1-polet løsning for enkelt ledningsafgrening.

Tekniske data (kort)

• Type: Afgreningstilslutning / Snap-lock (Splice Connector)
• Ledningsområde: 1,5–2,5 mm²
• Lödning: Ikke nødvendig (ingen loddeforbindelse)
• Isoleret: Ja
• Varmekrympning: Nej
• Poler: 1

Kompatibilitet og anvendelsesbemærkninger

• Designet til brug med fleksible eller faste kobberledere inden for det angivne tværsnitsområde. Sørg for korrekt afisolering og indsættelse i henhold til producentens montageprincip for at sikre optimal kontakt.
• Brug i vibrationsmæssigt krævende miljø anbefaler kontrol af låsemekanismen efter montering, da mekanisk belastning over tid kan påvirke forbindelsens integritet.
• Non-svejset/ikke-loddet forbindelsesprincip betyder, at man undgår varmeskader på isoleringen ved montering, men kontaktoverflader bør være fri for korrosion for at opretholde lav overgangsmodstand.

Pakkedata og mærkning

• Brand: JMP (jf. MPN 158.08.77).
• GTIN: 4043981350210 — brugbart til lagerstyring og indkøb.
• Bemærk: Produktbeskrivelsen fra leverandøren nævner pakkeangivelser; ved køb bør man kontrollere den faktiske leverede mængde i bestillingslinjen, da emballageenheder kan variere mellem grossist- og detaillevering.

Praktiske råd ved montering

• Kontroller at ledningsdiameteren ligger inden for 1,5–2,5 mm².
• Afisoler lederne i passende længde; før dem helt ind i kontaktkamrene indtil fysisk stop og aktivér låsemekanismen.
• Efter montering: træktest let for at sikre mekanisk fastholdelse og undersøg forbindelsen for korrekt sidde og manglende synlig oxid eller snavs.

Denne aftagelige afgreningstilslutning fra JMP (MPN 158.08.77, GTIN 4043981350210) giver en enkel og isoleret metode til at lave en én-polet forgrening i ledningsnet, uden brug af loddeudstyr. Materialevalgene tilsiger praktisk brug i både værkstedssammenhæng og i felten, hvor hurtig adgang og sikker elektrisk forbindelse er påkrævet.
