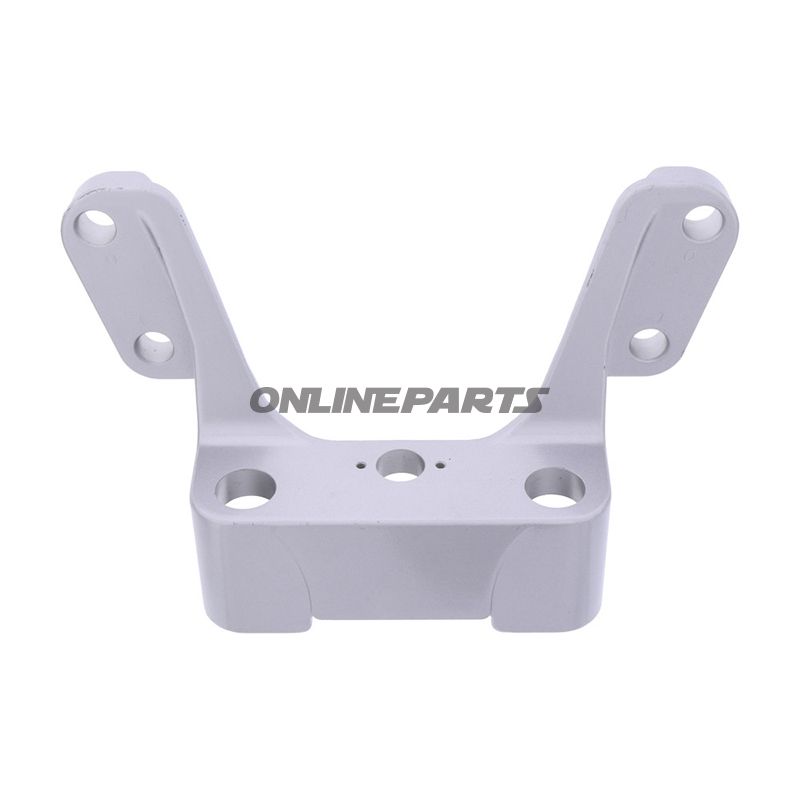

Bøj kort for CLAMP JB 30920

Bøj kort til hjulholder / hjulaligner (John Bean type)

Denne bøj (kort model) er beregnet til brug som hanger på John Bean-hjulholdere og hjulalignere. Den fungerer som forbindelses- og understøtningskomponent mellem holdestrukturen og styrestængerne, og overfører mekaniske belastninger fra hjulholderen til resten af udstyret ved opstilling og justering af hjul.

• Funktion: Bøjen holder og stabiliserer hjulholderens øverste beslag, sikrer korrekt afstand og vinkel mellem styringsstænger og hjulholder og medvirker til præcis hjuljustering under afbalancering og alignering.
• Typisk anvendelse: Bruges i værksteder og servicecentre som erstatnings- eller reservedel til John Bean-hjulalignere og tilsvarende systemer, hvor kort bøj er nødvendig for at opnå korrekt geometrisk positionering af holderen.

Materiale og egenskaber

Delens hovedmateriale er ekstruderet eller støbt aluminium. Aluminium giver en god kombination af lav vægt og tilstrækkelig stivhed til at modstå belastninger ved normal værkstedsbrug uden unødvendig korrosionsvækst. Overfladen er typisk bearbejdet for at reducere skarpe kanter og forbedre pasformen i beslag og boltehuller.

Mål og dimensioner

• Højde: 97 mm
• Bredde: 252 mm
• Afstand mellem styrestænger: 114 mm

Kompatibilitet og reference

Produktet refererer til John Bean originaldel EAC0079J56A og er fremstillet så det passer til de tilsvarende beslag og monteringspunkter på John Bean-hjulholdere og alignere. MPN (producentens artikelnummer) er 678.04.56, og GTIN/strekkode er 8054081062077, hvilket kan bruges til kontrol af deleidentitet ved indkøb og lagerstyring.

Standarder

Angivet standard: ANSI 380.1. Dette indikerer, at design- eller fremstillingspraksis er afstemt med de relevante krav nævnt i standarden.

Praktiske bemærkninger for mekanikere

• Tjek bolt- og monteringshuller for korrekt pasform mod dit eksisterende beslag før endelig montering.
• Aluminium skal ikke overstrammes ved montering for at undgå trækbrud eller deformation; anvend momentnøgle efter fabrikantens anbefalinger for den konkrete maskine.
• Visuel inspektion for revner eller kraftig slid anbefales efter gentagen brug under høj belastning.

GTIN 8054081062077 og MPN 678.04.56 omtales her for at lette identifikation og sikre korrekt reservedelsvalg i værksteder, der arbejder med John Bean-udstyr eller kompatible hjulalignere.
