Stødforbindelse 0,5-1,5 JMP Pakke 100 stk

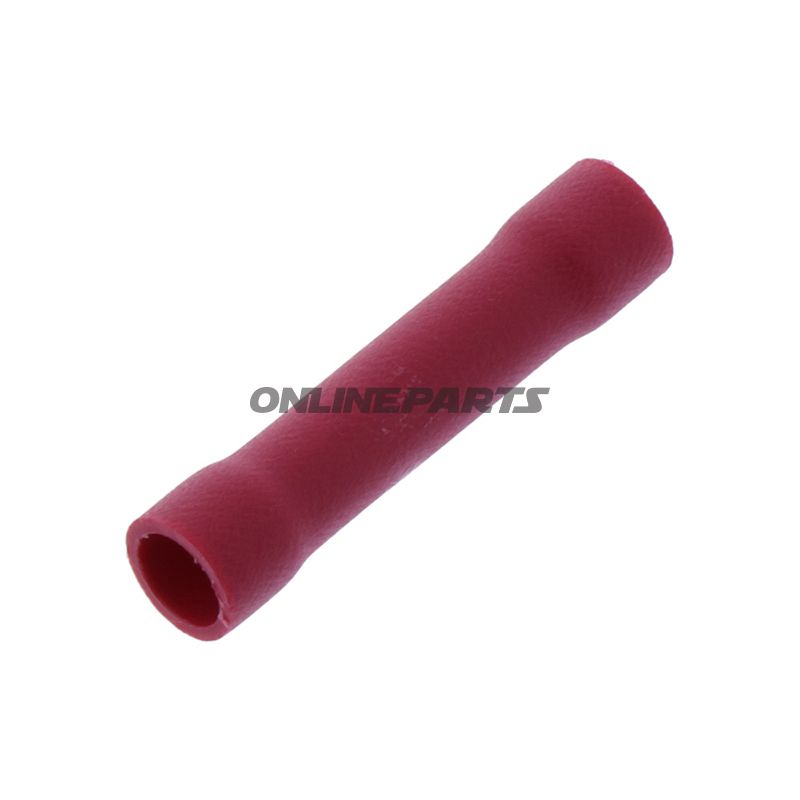

Stødforbindelse (butt connector) til lederområde 0,5–1,5 mm², JMP (rød)

Produkt: JMP stødforbindelse i rød farve, beregnet til samling af to ledere med tværsnit mellem 0,5 og 1,5 mm². Produktets fabrikationsnummer (MPN) er 158.08.08 og GTIN er 4043981349504.

Stødforbindelsen fra JMP er en isoleret, cylindrisk kabelskrue-forbindelse (butt connector), der er udviklet til hurtig sammenføjning af bløde og faste ledere i instrumentering, bil- og motorcykelinstallationer samt generel elektroarbejde, hvor pladsen er begrænset. Produktet er fremstillet til at skabe en mekanisk og elektrisk forbindelse uden lodning.

• Anvendelsesområde: Sammenkobling af to ledere med hver 0,5–1,5 mm² tværsnit. Velegnet til kabelreparationer, forlængelser og permanente eller midlertidige forbindelser i køretøjer og maskiner.
• Isolering: Forbindelsen er isoleret (rød plastkappe), hvilket reducerer risikoen for kortslutning og beskytter samlingen mod mekanisk slid og let fugtpåvirkning i ikke-korrosive miljøer.
• Materialer: Kontaktarealet er udført i metallisk ledermateriale med god elektrisk ledningsevne; isolationskappen er fremstillet i PVC/PE-lignende plast med praktisk stivhed for montering. Der anvendes ikke krympe- eller svejsemateriale.
• Temperaturområde: Angivet temperaturbestandighed ned til cirka -75 °C, hvilket betyder at isolationsmaterialet bevarer form og elektriske egenskaber ved lave temperaturer typisk forekommende i udendørs og mobile installationer.
• Svejsning/lodning: Der er ingen indbygget loddefunktion; forbindelsen er mekanisk krimpet for at sikre kontakt og fastholdelse.

Tekniske egenskaber (oversigt):

• Type: Butt connector (stødforbindelse)
• Ledertværssnit: 0,5–1,5 mm²
• Isoleret: Ja
• Svejsede/loddet forbindelser: Nej
• Krympe/slange: Ingen varme-skrump
• Temperaturbestandighed: ned til ca. -75 °C

Kompatibilitet og montage: Forbindelsen er beregnet til manuel krympning med en passende krympetang for isolerede kontakter. Vælg korrekt tandprofil på krympetangen for at undgå beskadigelse af isoleringen eller utilstrækkelig kontakttryk. Monteringsproceduren omfatter afisolering af lederne til anbefalet længde, indsættelse i hver ende af stødforbindelsen og krympning ind til mærket, indtil mekanisk fastholdelse opnås.

Kvalitets- og identifikationsoplysninger: Producenten er JMP, og denne enhed kan identificeres med MPN 158.08.08 samt GTIN 4043981349504. Disse numre bruges typisk til partsidentifikation og kontrol af kompatibilitet ved indkøb og reservedelsstyring.

Bemærkninger: Beskrivelsen angiver funktionelle og materialeegenskaber uden emballageantydninger om forsendelsesenheder. Ved valg af stødforbindelser bør man altid kontrollere, at den valgte type passer til ledermateriale (kobber), lederdiameter og anvendt krympeteknik.
