Stødforbindelse 0,5-1,5 JMP Pakke 25 stykker

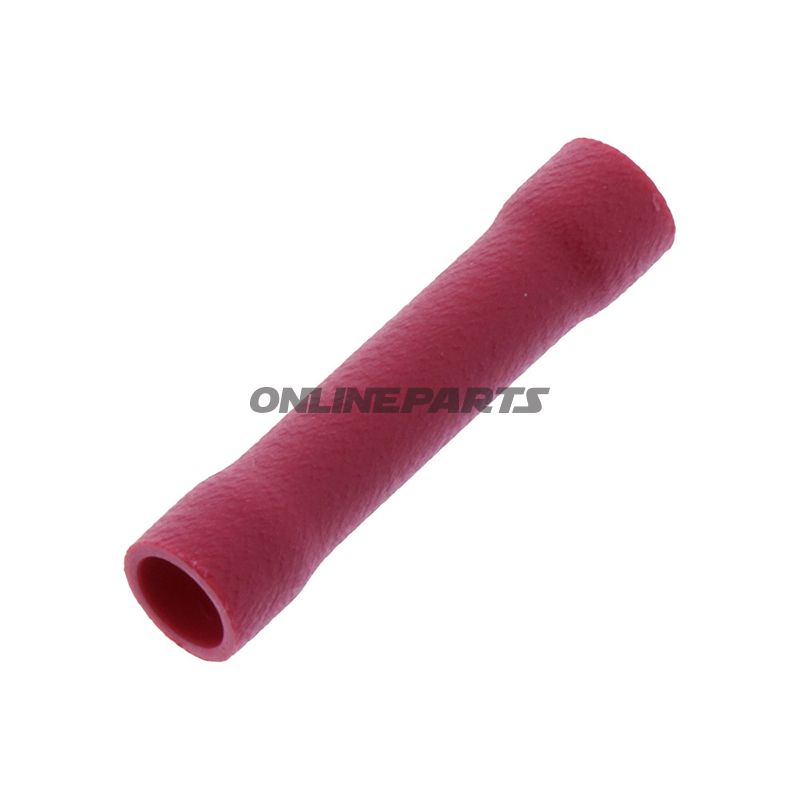

Stødforbindelse (butt connector) 0,5–1,5 mm² til elektriske forbindelser

Denne stødforbindelse fra JMP (GTIN: 4043981349573, MPN: 158.08.09) er beregnet til samling af to ledere med tværsnit mellem 0,5 og 1,5 mm². Produktet er fremstillet som en isoleret butt connector i rød farve og er designet til enkle, mekaniske elektriske forbindelser i køretøjer og maskiner, hvor lodning ikke ønskes.

Funktion

• Formål: Sammenføjning af to kabelender i én lige forbindelse uden brug af lodning.
• Anvendelse: Bruges typisk til reparationer, udskiftninger eller permanente/semipermanente forbindelser i motorcykel-, bil- eller maskininstallationer.
• Forbindelsestype: Butt connector – lederne indsættes fra hver side og krimpes sammen mekanisk.

Materialer og egenskaber

• Kappe/isolering: Isoleret kappe (rød), som giver elektrisk isolation og en vis mekanisk beskyttelse mod kortvarig belastning og bevægelser.
• Kontaktmateriale: Metalsleeve indvendigt (typisk kobberlegering eller lignende) som sikrer elektrisk kontakt ved korrekt krimpning.
• Temperaturbestandighed: Angivet ned til -75 °C for materialets anvendelighed ved lave temperaturer.
• Ingen lodning eller krympeslange: Produktet er ikke forudloddet og indeholder ikke varmekrympeslange; forbindelsen skabes ved mekanisk krimpning.

Tekniske data

Vigtige specifikationer fra leverandøren (JMP):

• Type: Butt Connectors
• Tværsnitsområde: 0,5–1,5 mm²
• Isoleret: Ja
• Svejsede/loddet forbindelser: Nej
• Varmeafkrympning: Nej
• Temperaturmodstand: ned til -75 °C
• Farve: Rød

Kompatibilitet og anvendelser

• Velegnet til fleksible og faste ledere med angivet tværsnit (0,5–1,5 mm²).
• Anvendes typisk i lavspændingskredsløb i køretøjer, belysningsinstallationer og elektroniske tilslutninger, hvor en hurtig, mekanisk samling er ønsket.
• Ikke beregnet til højtemperaturmiljøer, hvor varmekrymp eller lodning kræves for ekstra tætning.

Praktiske råd til montering

• Forbered lederne ved at afisolere passende længde. Sørg for at lederne er rene og fri for oxidation.
• Indfør lederne fra hver side, så lederisoleringen møder kappens kant, og krimp midt over metalsleeven med korrekt krimptang til butt connectors.
• Kontroller mekanisk og elektrisk kontinuitet efter krimpning. Undgå overkrimpning, som kan beskadige sleeve eller isolering.

Produktenheden som beskrevet er fra JMP (MPN 158.08.09) og findes omtalt under GTIN 4043981349573. Bemærk: Beskrivelsen angiver tekniske egenskaber og korrekt anvendelsesområde; pakningsstørrelser håndteres normalt af forhandler, og antal pr. emballage bør verificeres ved køb.
