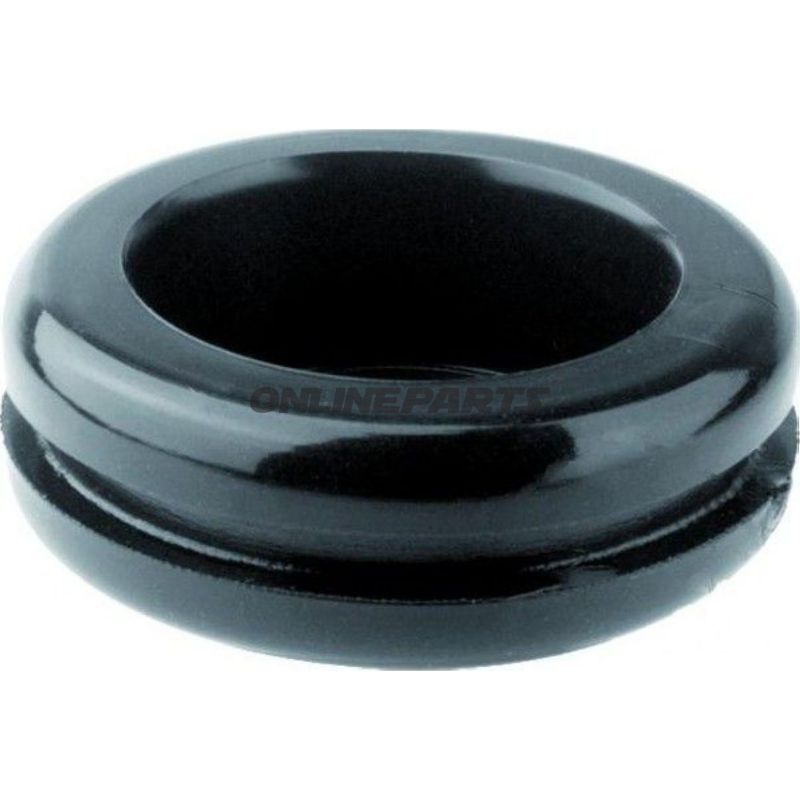

Kabelforsegling dobbelt lukket 10X14X19 Indhold 25 stykker

Kabelforsegling, dobbelt udførsel med én side lukket — størrelse 10×14×19

Denne kabelforsegling (MPN: 158.98.03, GTIN: 4026736019938) er en dobbeltsidet kabelgennemføring, hvor den ene side er lukket. Den er beregnet til at føre kabler gennem paneler eller karrosserihuller, samtidig med at den beskytter kabler mod kantbelastning og reducerer risikoen for indtrængning af snavs og fugt i kanten af gennemføringen.

Funktion

• Skaber en glat og afrundet overgang mellem kabel og gennemføringshul, så ledningsisolering ikke slides ved kantkontakt.
• Den ene side er lukket, hvilket giver mulighed for føring af kabler, hvor modstående åbning ikke er nødvendig eller hvor der ønskes ekstra tætning/modstand mod partikler.
• Velegnet til panelmontage i motorcykler, el-installationer og andre tekniske applikationer hvor kabler føres gennem metalkanter eller plast.

Materiale og egenskaber

• Materiale: blød PVC. Valget af blød PVC giver fleksibilitet ved montering og dæmper vibrationer, samtidig med at materialet bevarer form og beskytter mod mekanisk slitage.
• Farve: sort — praktisk for skjuling og matchning med kabelbundter i motorrum eller under sæder.
• Modstandsdygtighed: PVC har god kemisk resistens mod almindelige olier og væsker, som man typisk møder i motorcykelmiljøer. Det er dog ikke designet som en fuldstændig fugttæt pakning under fuldtryksforhold.

Mål (angivet i mm)

• Indvendig diameter (d): 10,0 mm
• Yderdiameter indvendig flange (D1): 14,0 mm
• Yderdiameter samlet (D): 19,0 mm
• Højde/tykkelse (H): 8,0 mm
• Vægtykkelse/åbningskant (h1): 1,5 mm

Kompatibilitet og anvendelse

• Passer til kabler med op til ca. 10 mm i diameter afhængigt af isoleringskompression og kabeltype.
• Praktisk til gennemføringer i metal- eller plastpaneler med huldimensioner tilpasset de angivne yderdiametre. Kontrollér hulmål før montering for korrekt pasning og fastholdelse.
• Bruges ofte i elektriske installationer på motorcykler, ATV, scootere og i værkstedsmiljøer, hvor kabler skal føres gennem chassis eller dækplader.

Emballage og bestillingsinformation

• Produktdata har tidligere angivet en emballeringsenhed på 25 stk. Bemærk, at dette kan referere til minimumsbestillingsenhed og ikke nødvendigvis indikerer forbrugerpakning. Kontakt leverandøren hvis separat stykkøbsinformation er nødvendig.
• MPN (varenummer) 158.98.03 og GTIN 4026736019938 kan bruges til verifikation af komponenten i reservedelslister og ved indkøb.

Monterings- og håndteringstips

• Rens hulkant for burr og skarpe kanter før montering for at undgå beskadigelse af tætningsmaterialet.
• Opvarmning kan gøre materialet mere fleksibelt ved stramme pasninger, men undgå overophedning der kan deformere PVC.
• Kontrollér kompatibilitet med brugerens kablers diameter og isoleringstype for at sikre korrekt tætning og belastningsfordeling.

Hvis du har brug for yderligere tekniske data eller måltegninger til installation, oplys venligst MPN 158.98.03 og GTIN 4026736019938 ved forespørgslen.
