Kabelforbindelsesdåse 6-polig

Kabelforbindelsesdåse 6‑polig til elektriske forbindelser

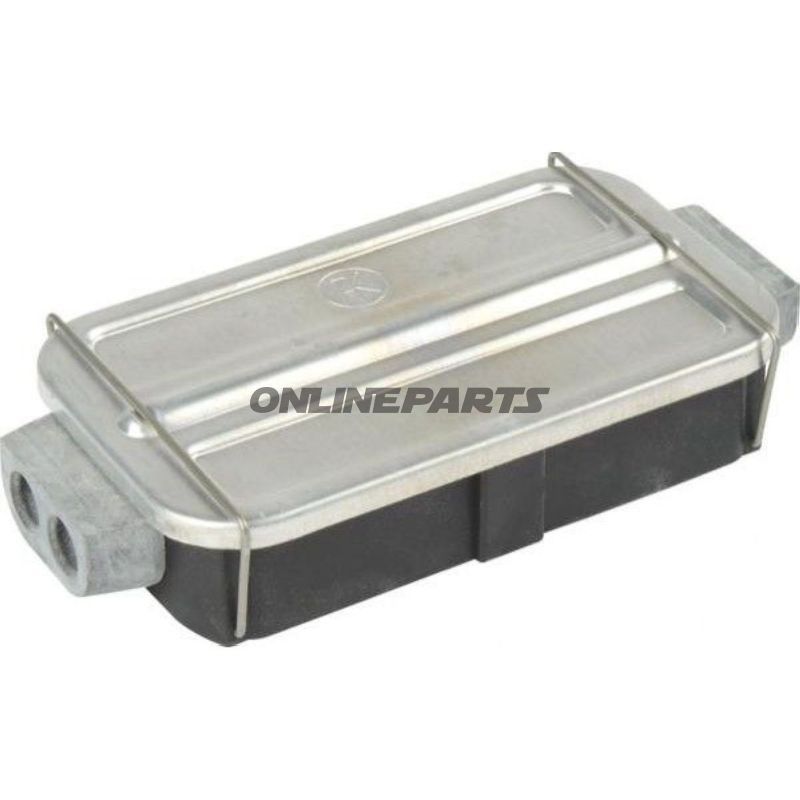

Denne 6‑polige kabelforbindelsesdåse (GTIN: 4026736021177, MPN: 158.33.68) er designet til sikre, isolerede elektriske samlinger i køretøjer og maskiner, hvor et lukket og delvist vibrationsstabilt hus er ønskeligt. Produktet leverer plads til seks skruebladforbindelser og er velegnet til professionelle mekanikere og motorcykelejere, der har behov for en robust, kompakt samleboks til kabelsko og kabelender.

Funktion og anvendelse

• Giver et samlet, isoleret rum til op til seks separate lederforbindelser via M4‑skruer til kabelsko og kabelender.
• To dobbeltkabelgennemføringer (input/output) muliggør indførsel og udtagning af flere kabler uden ekstra skæringsarbejde.
• Vandtæt dukkehus i termohærdende plast beskytter forbindelserne mod fugt og snavs; dækslet i aluminium tilfører mekanisk beskyttelse.
• Egner sig til installation på stel eller faste flader hvor vibrationsbestandighed og tætning er vigtige.

Materialer og egenskaber

• Hus: Duroplast/termohærdende plast—valgt for elektrisk isolering, dimensionel stabilitet og modstandsdygtighed over for olier og temperaturvariationer.
• Dæksel: Aluminium—giver øget mekanisk beskyttelse og varmeafledning uden at være ledende indvendigt (dækslet er adskilt fra de elektriske forbindelser).
• Lukning: To fastspændingsbeslag i rustfrit eller galvaniseret udførelse (afhænger af lager) giver en sikker mekanisk låsning af dækslet.
• Forbindelser: Seks M4‑skruer til kabelsko/kabelender sikrer standardiseret, servicevenlig samling og mulighed for brug af kabelsko eller kabelender ved gentagne demonteringer.
• Tætning: Designet til at modstå fugtindtrængning ved korrekt monterede gennemføringer og korrekt anvendte tætninger.

Tekniske mål og monteringsdata

• Udvendige dimensioner (uden kabeltud): 120 x 69 x 30 mm — kompakt format, som passer i trange installationer.
• Monteringshuller: 2 stk. med Ø 4,8 mm og centerafstand 30 mm — standardafstand for enkel fastgørelse til metal- eller pladeflader.
• Polantal: 6 poler (seks separate forbindelsespunkter).
• Isolering: Elektrisk isoleret indre, ingen lodninger er nødvendige ved montage (skrueterminaler).

Teknisk data (kort)

Kompatibilitet og anvendelsestips

• Bruges til standard kabelsko og kabelender, der passer til M4‑skrueterminaler. Kontroller kabeltværsnit i forhold til terminalens skruetræk og kabelskoens indvendige diameter.
• Sørg for korrekt tætning ved gennemføringer for at bevare husets fugtbestandighed; brug egnede kabletætninger/kraver ved behov.
• Ved installation i korrosive miljøer anbefales passende korrosionsbeskyttelse af skruer og beslag samt regelmæssig visuel kontrol.

GTIN 4026736021177 og fabrikantens varenummer (MPN) 158.33.68 kan anvendes ved bestilling og ved søgning efter tekniske datablad eller reservedelsinformation. Produktbeskrivelsen og materialevalget er afstemt til professionelle brugere, der har kendskab til elektriske forbindelser og krav til mekanisk montering.
