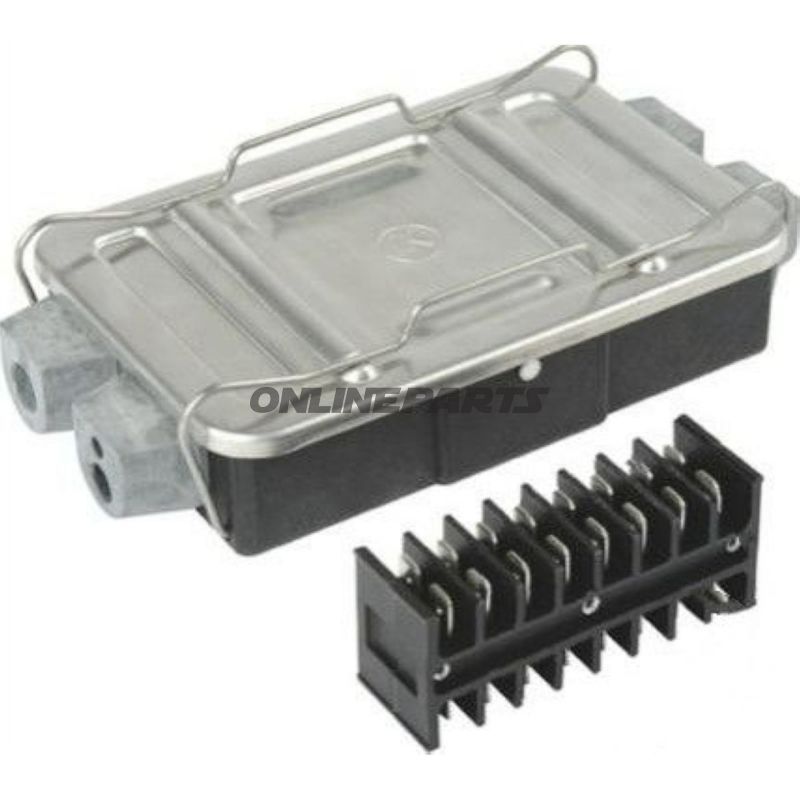

Kabelforbindelsesboks 8-polig

Kabelforbindelsesboks 8-polig til beskyttet samling af ledninger

Denne 8-polige kabelforbindelsesboks (GTIN: 4026736021238, MPN: 158.31.45) er designet til sikker og vejrbestandig samling af flere ledere i køretøjer og industrielle applikationer. Boksen samler fladstikforbindelser i et lukket hus for at beskytte mod fugt, snavs og mekanisk påvirkning under drift.

Funktion

• Skaber en organiseret, isoleret samling for op til 8 poler fordelt på fladstikforbindelser.
• Vandbeskyttende hus reducerer risiko for korrosion og kortslutning ved udsatte monteringspositioner.
• Indgang/udgang via kabelgennemføringer (fairleads) giver mulighed for overskuelig kabelføring og tætning.

Materialer og konstruktion

• Hus: Termohærdende plast (duroplast) — stabilt kunststof med god dimensional stabilitet og modstandsdygtighed over for kemikalier og varme.
• Låg: Aluminium — giver stivhed og ekstra mekanisk beskyttelse for forbindelserne.
• Lukning: To fastspændingsbeslag (klemmbøjler) sikrer tæt lukning og nem adgang ved service.
• Kontaktflader: Fladstikforbindelser (4 rækker) 6,3 mm, forniklet — for bedre korrosionsbeskyttelse og pålidelig elektrisk kontakt.

Tekniske detaljer og dimensioner

• Antal poler: 8-polig (samlet 32 flige i 4 rækker, beregnet til 6,3 mm fladstik).
• Indgang/udgang: 2 kabelgennemføringer med 2 huller og 2 kabelgennemføringer med 1 hul for fleksibel kabelføring.
• Montering: To monteringshuller Ø 5,5 mm med centerafstand 90 mm for enkel påskruning.
• Udvendige mål (uden tude): 150 x 93 x 45 mm — kompakt format der passer i mange installationsrum.
• Isoleret: Ja (husets materiale og indvendig opbygning sikrer isolering mellem forbindelser).
• Svejsede/loddeforbindinger: Ikke relevant (produktet benytter fladstik/kontakter, ikke lodning).

Kompatibilitet og anvendelsesområder

• Velegnet til 6,3 mm fladstikstandard, almindeligt anvendt i motorkøretøjer og elektriske installationer.
• Anvendelsesområder: fordelerbokse i motorrum, styreenheder, belysning, ekstraudstyr og andre steder hvor flere ledninger skal samles og beskyttes.
• Designet primært til professionelle brugere—mekanikere og rutinerede motorcykelejere der håndterer kabelføring og reparation.

Praktiske fordele

• Robust kombination af duroplast og aluminium giver balanceret vægt, styrke og korrosionsbestandighed.
• Fornikklede fladstik reducerer oxidationsproblemer og sikrer stabil elektrisk kontakt over tid.
• Standardiserede monteringsmål gør det nemt at erstatte eller integrere boksen i eksisterende installationer.

Bemærkninger

• GTIN (4026736021238) og MPN (158.31.45) kan bruges til entydig identifikation ved reservedelsbestilling og dokumentation.
• Produktet leveres komplet som en samleboks med låg og fastgørelsesbeslag; tætningsdetaljer omkring gennemføringer sikrer vandbeskyttelse under normale driftsforhold.
• Der er ikke angivet interne varmekrympeskærme eller loddeforbindelser—tilslutning sker ved fladstik.
