Kabelforbindelsesboks 8-polig

Kabelforbindelsesboks 8-polig til samling af ledninger

Beskrivelse og funktion

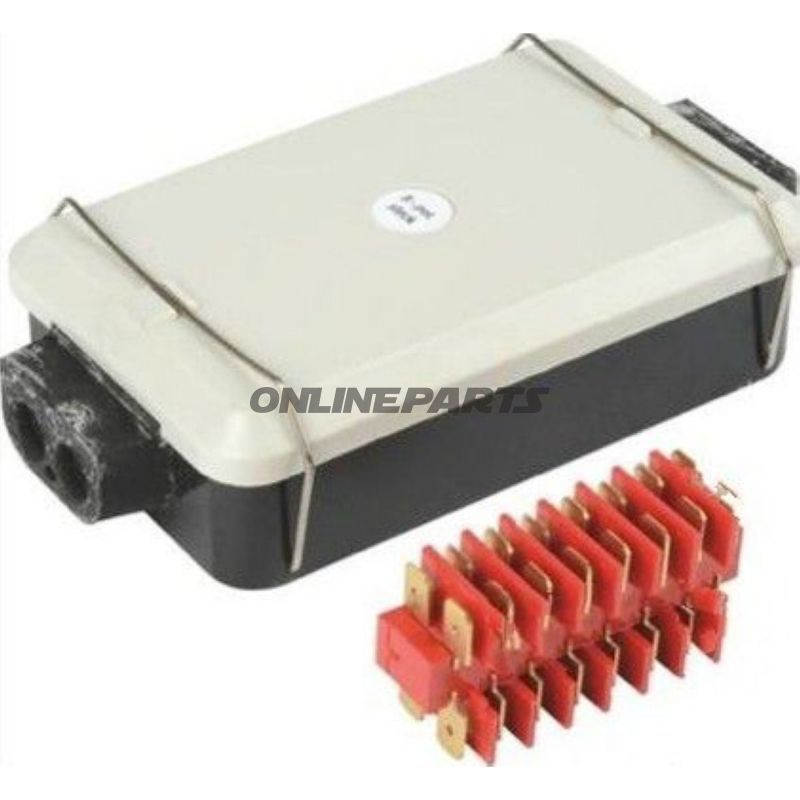

Denne 8-polige kabelforbindelsesboks (GTIN: 4026736023317, MPN: 158.15.86) er designet til sikker og organiseret sammenkobling af op til otte kredsløb. Produktet fungerer som en kompakt samlingsenhed, hvor hvert kredsløb føres til en dobbelt bladterminal, hvilket giver mulighed for indgående og udgående ledninger eller fordeling i to retninger på samme pole. Boksen er udført i plast og er støv- og vandtæt, hvilket gør den velegnet til brug i motorcykelmiljøer eller andre køretøjsinstallationer, hvor udsættelse for vejrlig og vibrationer er relevant.

Materialer og egenskaber

• Hus: Formstøbt plast med tætninger for at modstå støv og vand. Materialet er valgt for at kombinere lav vægt med tilstrækkelig mekanisk holdbarhed til køretøjsbrug.
• Terminaler: 8 dobbelte bladterminaler (plade/fladstik), beregnet til standardfladstikforbindelser. Dobbeltdesignet tillader parallel tilslutning eller videreføring uden at skulle lodde.
• Isolering: Terminalerne er isolerede inde i boksen, hvilket reducerer risiko for kortslutning mellem polerne.
• Beskyttelse: Støv- og vandtæt konstruktion øger pålideligheden i udendørs og udsatte installationer. Produktet har ikke varme-skrumpeslange indbygget og leveres uden loddeforbindelser.

Dimensioner og montage
Ydre mål: 120 x 78 x 36 mm. Den kompakte form gør boksen nem at montere i trangere installationer på motorcykelstel, i kofferrum eller i nærhed af batteri og sikringspaneler. Kabelføringer og fastgørelsespunkter er udformet så kabler kan føres ind fra flere sider; sørg for korrekt tætning ved indføringspunkterne for at bevare boksen' IP-lignende beskyttelse.

Tekniske detaljer

• Type: Kabelforbindelsesboks (junction box)
• Antal poler: 8
• Svejsede/loddet forbindelser: Nej
• Isoleret: Ja
• Heat shrink (varmeskrump): Nej

Kompatibilitet og anvendelse
Boksen accepterer standard 8-polige dobbelte fladstikforbindelser og kan integreres i eksisterende motorcykelinstallationer, elektriske kits eller specialinstallationer hvor en robust plug-and-play-løsning til flere kredsløb ønskes. Den er rettet mod mekanikere og erfarne motorcykelejere, som har behov for et fysisk samlingspunkt med isolerede terminaler fremfor lodde- eller klemmeforbindelser.

Yderligere bemærkninger
Produktet leveres med MPN 158.15.86 og tilbageføres til GTIN 4026736023317 i dokumentation og reservedelskataloger for entydig identifikation. Der medfølger ikke varme-skrump, loddeudstyr eller ekstra terminaler; kontrollér at de anvendte fladstik passer til terminalernes dimensioner før montering.

Praktiske tips ved installation

• Kontroller kompatibilitet mellem fladstik og terminalbredde for at sikre god mekanisk og elektrisk forbindelse.
• Sørg for korrekt kabeldimension og anvend egnede kabelsko eller fladstik for at undgå løs forbindelse under vibration.
• Placer boksen på et sted med begrænset direkte vandpåvirkning og fastgør den for at minimere bevægelse.
