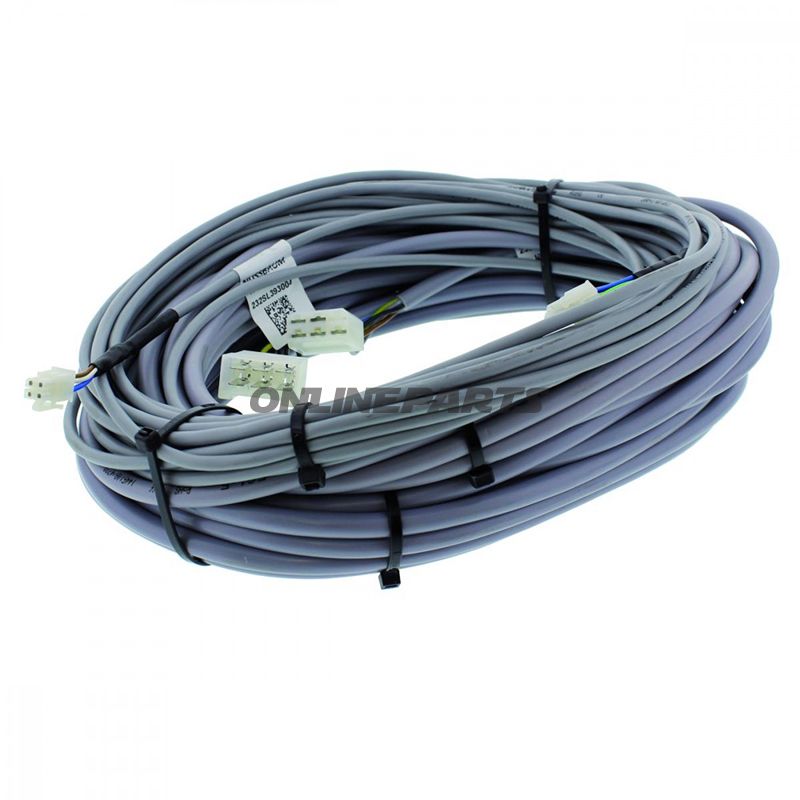

Kabel sæt 2.30-2.50 SLE 232SL03040

Kabelsæt til SLE 2.30–2.50 løfteplatforme (Nussbaum)

Produktoversigt: Dette kabelsæt er fremstillet til Nussbaum SLE løfteplatforme, modelinterval 2.30–2.50, og indeholder nødvendige hovedkabler til strømforsyning, motor og potentiometer. Sættet leveres som en original reservedel fra Nussbaum (GTIN 4062154002459, MPN 652.01.72) og er designet til at erstatte fabriksinstallerede ledningsforbindelser med kompatible dimensioner og farve-/mærkeopbygning.

Funktion

Kabelsættets funktion er at sikre korrekt elektrisk forbindelse mellem styresystemet, motoren og potentiometeret i SLE-løfteplatformen. Det omfatter:

• Nettilslutningskabel til distribution af hovedforsyning til platformens kontrolenhed.
• Kabel til motor, der fører strøm og eventuelle signaler mellem motorenheden og kontrolmodulet.
• Kabel til potentiometer (poti), som overfører positions- eller hastighedsfeedback til styringen.

Indhold og ledningsdimensioner

• Netzkabel / strømkabel: 5 leder, 1,5 mm² pr. leder — anvendes til hovedforsyning og beskyttelsesledere.
• Motor kabel: 6 leder, 1,5 mm² pr. leder — beregnet til kraftoverførsel til motor, inklusive eventuelle separate styre- eller sense-ledere.
• Kabel til potentiometer: 3 leder, 0,5 mm² pr. leder — til signaloverførsel fra potentiometer/positionsgiver.

Materialevalg og egenskaber

Kablerne er udført i standard installationskvalitet egnet til løfteudstyr, med flerlederkonstruktion for at samle funktioner og reducere antal separate føringer. Ledningsarealer (1,5 mm² og 0,5 mm²) er almindeligt anvendt i industrielle applikationer og dimensioneret til de forventede strøm- og signalbehov i denne type platforme. Isolationsmaterialet er valgt for mekanisk fleksibilitet og modstand mod almindelige olier og varme i værkstedsmiljøer (specificeret materialeangivelse forefindes i Nussbaum-dokumentation for originaldelene).

Kompatibilitet og installation

Sættet er beregnet til Nussbaum SLE løfteplatforme i serie 2.30–2.50. Det er en direkte originalreservedel (Nussbaum MPN 652.01.72), hvilket mindsker behovet for modificeringer ved udskiftning. Ved installation anbefales følgende:

• Følg producentens wiring-diagram og tilspændingsprocedurer.
• Kontroller kabelgjennomføringers friktion og sløjfedannelse for at undgå punktbelastninger.
• Sørg for korrekt jordforbindelse af strømkablet og behold alle beskyttelsesledere intakte.

Sikkerhed og vedligeholdelse

Som originaldel fra Nussbaum er sættet konstrueret til at opfylde de elektriske krav fra producenten. Ved eftersyn bør man kontrollere ledningsisolering for revner, fastgørelser for glidning og stikforbindelser for korrosion. Udskift beskadigede kabler med originale dele (se MPN 652.01.72 og GTIN 4062154002459) for at bevare sikkerheds- og funktionsmæssig integritet.

Mærke: Nussbaum
MPN: 652.01.72
GTIN: 4062154002459
