CAN-Bus VAG Quadlock-ISO / Antenne DIN-adapterkabel

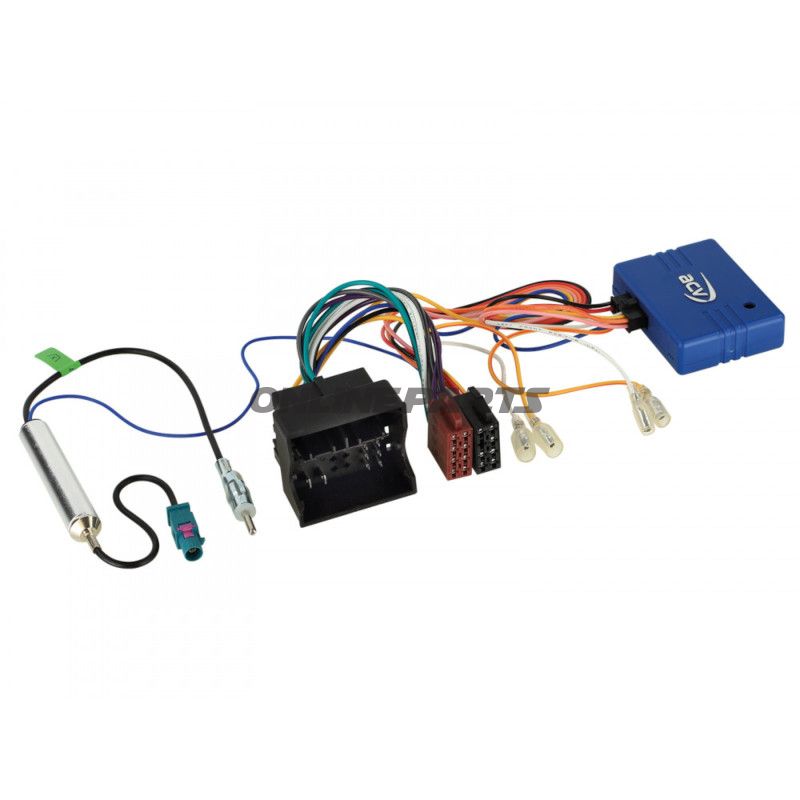

CAN-bus VAG Quadlock (52-pin) til ISO og antenne (Fakra → DIN) adapterkabel

Produkt: CAN-bus adapterkabel til udskiftning af fabriksmonteret OEM-radio i VAG-køretøjer med CAN-bus. Fabrikat: ACV. Varenummer (MPN): 194.08.04. GTIN: 4026724334562.

Funktion

• Konverterer relevante digitale CAN-bus-data fra VAG Quadlock 52-pin stik til de analoge signaler, som eftermarkedsradioer og antenner forventer.
• Gør det muligt at bevare tændings-, belysnings-, bakgear- og hastighedssignaler ved udskiftning af OEM-enheden, samt leverer antenneforbindelse via Fakra → DIN-omkobling.
• Understøtter køretøjer med MIB PK-platform og antennesystemer, der kræver +8.5 V antennespænding (se artikelhenvisning for sådanne biler).

Materialer og opbygning

Kablet og stik er udført med standardiserede plast- og metalstik for bilindustrien, designet til at opretholde stabile elektriske forbindelser i førerhuset. Quadlock 52-pin kontakthus er kompatibelt med VAG's fabriksstik; Fakra-antenne stik bruges til at bevare fabrikantens antennegrænseflade, mens DIN-adapteren leverer standard eftermarkedsantenneforbindelse. Udgangene er specificeret til maks. 1 A læsbar strøm per relevant linje.

Elektriske egenskaber

• CAN-bus signalaflæsning og konvertering til analoge udgange for: tænding, instrumentbelysning, bakgear og hastighedspuls.
• Antenne: Fakra → Fakra + 12 V phantom-feed → DIN (understøtter køretøjer med +8.5 V antennesystemer, hvor ekstra artikel kan være nødvendig).
• Maksimum strømkapacitet på de analoge udgange er 1 A.

Kompatibilitet og begrænsninger

Adapteret er konfigureret til VAG-gruppens køretøjer med Quadlock 52-pin og CAN-bus-styring. Det dækker blandt andet en række Audi-, Seat-, Skoda- og Volkswagen-modeller med de angivne årgange og platforme (MIB PK). Specifikke eksempler inkluderer bl.a. Audi A1/A3, Seat Leon/Ateca, Skoda Octavia/Fabia, og VW Golf/Passat/Tiguan samt vare- og campingmodeller som Crafter og T6. Bemærk at enkelte OEM-varianter (f.eks. Concert/Chorus enheder eller biler med særlige instrumentbordskærme) kan kræve en særskilt artikel eller yderligere tilpasning — se referenceangivelserne for undtagelser.

Vigtigt: På nogle køretøjer (markeret i reference) leveres retursignal kun når motoren kører. Kontrollér bilens OEM-enhedstype før installation for at sikre fuld funktionalitet.

Montering og anvendelse

• Monteres mellem bilens originale Quadlock 52-pin stik og eftermarkedsradioens ISO-stik samt antenne via Fakra/DIN. Forbindelser er plug-and-play, men forudsætter korrekt match mellem bilens OEM-udstyr og adapterens funktioner.
• Beregn at nogle komfortfunktioner (f.eks. hastighedspuls eller bakgear-signal) afhænger af adapterens model og bilens CAN-implementation; test funktionalitet efter tilslutning.
• Tilslut kun strøm og antenne når stik er korrekt monteret for at undgå skade på antenneforstærker eller radios indgange.

Yderligere oplysninger

• Brand: ACV — producentens komponentidentifikation er MPN 194.08.04 og GTIN 4026724334562.
• Udgange leverer maksimalt 1 A; ved behov for højere strøm til antenneforstærker anvendes separat strømforsyning eller anbefalet artikel til +8.5 V systemer.
• Ved tvivl om kompatibilitet, oplys bilens model, årgang og OEM-radio-type (Concert, Chorus, MIB osv.) før installation.

Opsummering

Dette CAN-bus adapterkabel fra ACV gør det muligt at erstatte en fabriksmonteret VAG-radio i køretøjer med Quadlock 52-pin og CAN-bus ved at oversætte relevante digitale signaler til analoge udgange samt levere antenneadaptering fra Fakra til DIN. MPN 194.08.04 og GTIN 4026724334562 identificerer produktet ved bestilling og sikrer korrekt delmatch.
