Nøglefæste JMP til WP PDS

Nøglefæste til aftagning af låsemøtrikker på WP PDS-støddæmpere

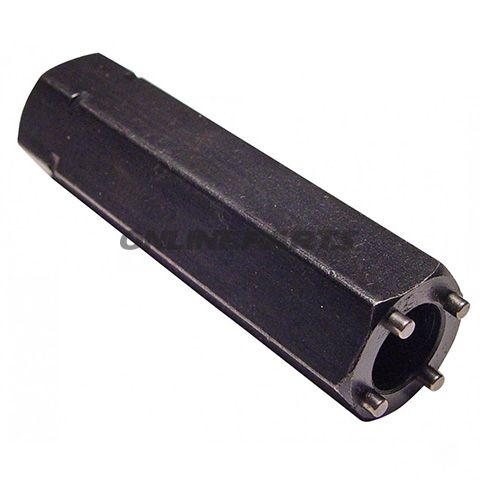

Produkt: Nøglefæste fra JMP (MPN: 722.01.36, GTIN: 4043981104318). Stålet værktøj er designet til demontering af låsemøtrikker på koblingskurve og PDS-enheden på WP-støddæmpere.

Dette specialværktøj er udviklet til mekanikere og erfarne motorcykelejere, der arbejder med WP PDS-systemer. Konstruktionen fokuserer på præcis pasform og holdbarhed ved gentagen brug i værkstedssituationer.

• Funktion: Holdes fast om låsemøtrikken ved hjælp af fire stifter, som griber ind i møtrikkens huller/udvendige udformning, så møtrikken kan løsningsmoment påføres uden at beskadige omgivende komponenter.
• Anvendelsesområde: Demontering af nutmuttere/låsemøtrikker på koblingskurv og PDS-enheden på WP-støddæmpere.

Materiale og mekaniske egenskaber

Værktøjet er fremstillet i hærdet stål med en overflade egnet til professionelt brug. Materialevalget sikrer modstand mod deformation ved det nødvendige moment og god slidstyrke ved gentagen montering/demontering. Drivefladen er udført som sekskant (SW 19 mm), hvilket gør det muligt at bruge almindeligt værktøj (skralle eller fastnøgle) til momentoverførsel.

Dimensioner og nøjagtighed

• Antal stifter: 4
• Pin-til-pin afstand: 15 mm
• Stifthøjde: 2,2 mm
• Stiftbredde: 2,3 mm
• Stiftform: Rund
• Total længde/højde: 72,5 mm
• Indvendig diameter: 11,3 mm
• Ydre diameter/drivflade: 19 mm (AF 19)

De angivne mål (stiftmål og diametre) er vigtige for at sikre korrekt pasform i låsemøtrikkerne på WP PDS-enheder. Brug af et værktøj med forkert stiftprofil kan føre til dårligt greb og risiko for beskadigelse af møtrikken.

Kompatibilitet

Værktøjet er beregnet specifikt til WP PDS-enheder og de tilsvarende låsemøtrikker, som typisk anvendes på mange WP-dæmpere samt enkelte koblingskurve, hvor samme type nutmutter forekommer. Tjek altid mål (pinafstand og stifthøjde) på den konkrete møtrik for at bekræfte kompatibilitet før brug.

Praktiske bemærkninger

• Anvend en passende momentkilde (skralle eller fastnøgle på 19 mm) for kontrolleret kraftpåføring.
• Kontrollér stiftenes tilstand før brug; slidne eller deformede stifter kan give dårligt greb.
• Rens møtrikkens hulrum for snavs og korrosion for at sikre korrekt indsættelse af stifterne.

Produktet leveres af JMP og identificeres med fabrikantens artikelnummer 722.01.36 og GTIN 4043981104318, hvilket gør det let at afstemme nøjagtigt mod reservedelslister og serviceinstruktioner.
