Tilbagestillingsventil 1/2 tomme SKRÅSIDDE

Tilbagestillingsventil 1/2" skråsidde — vinkel-version til væsker og tryksystemer

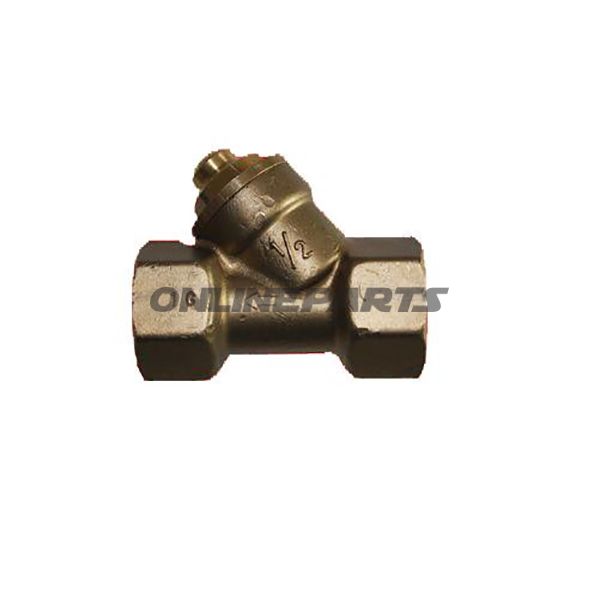

Produkt: Tilbagestillingsventil i skråsiddeudførelse fra Riegler (GTIN: 4047322038003, MPN: 656.48.92). Ventilen er en kontraventil med Rp‑gevind (i henhold til DIN 2999) og er designet til at sørge for ensrettet flow i rørføringer, forebygge tilbagestrømning og beskytte pumper og systemkomponenter mod trykslag.

• Type og anvendelse: Skråsidde (vinkel-) tilbagestillingsventil, 1/2" til rørledninger hvor pladsforhold eller flowretning kræver en vinkeltilslutning. Velegnet til væsker og generelle trykmedier inden for specificerede temperatur- og trykområder.
• Dimensioner: Bredde 50 mm, længde 59 mm, nøglebredde 27 mm — kompakt konstruktion, nem at montere ved begrænset plads.
• Gevind: Rp‑gevind i henhold til DIN 2999, standard for conical parallel indvendigt gevind anvendt i rørinstallationssammenhænge.

Materialer og tætninger

Ventilhuset er udført i messing, hvilket giver en god kombination af korrosionsmodstand og mekanisk styrke til almindelige væskeapplikationer. Tætningen er i NBR (nitrilgummi), som er et almindeligt anvendt elastomer med god modstandsdygtighed over for mineralolier samt normale temperatur- og trykforhold.

Drifts- og trykspecifikationer

• Åbningstryk: minimum 0,5 bar — den kraft, der kræves for at begynde åbning af kontraventilen.
• Arbejdstryk: maks. 10 bar — maksimal driftstryksgrænse for sikret funktion uden skade.
• Temperatur: Medie- og omgivelsestemperatur op til 90 °C — passende til mange varme væskeapplikationer, men ikke til høje damp- eller højtemperaturbrug over denne grænse.

Funktionelle egenskaber og praktisk brug

Som kontraventil forhindrer den tilbagestrømning ved at lukke automatisk, når trykket i kontraholdt retning falder under åbningstrykket. Skråsidde‑udformningen reducerer indvendige tryktab sammenlignet med visse andre konstruktioner og kan give en mere direkte flowvej i trangere montageforhold. Messingkabinettet sikrer lang levetid under normale forhold, mens NBR‑tætningen giver tæt lukning mod lækage ved de angivne temperaturer og tryk.

Kompatibilitet og montering

• Tilslutning: 1/2" Rp‑gevind (DIN 2999) — kontroller at rørsystemet og tætningsmetoder (f.eks. PTFE‑tape eller gevindtætning) passer til Rp‑standard.
• Anbefalet anvendelse: Væsker og oliebaserede medier, tekniske systemer og generelle rørinstallationer inden for angivne tryk- og temperaturgrænser.
• Monteringsnote: Sørg for korrekt moment på nøglebredde 27 mm og undgå overstramning for at beskytte gevind og tætninger. Kontrollér flowretningen før montering — ventilen må kun tillade flow i mærket retning.

Identifikation: Produktet bæres af Riegler og kan spores via MPN 656.48.92 og GTIN 4047322038003 for reservedelsbestilling eller dokumentation i anlægslister.

Denne beskrivelse fokuserer på tekniske forhold, materialevalg og installationshensyn for mekanikere og ejere af tryksystemer. Ved særlige medier (aggressive kemikalier, høje temperaturer eller fødevarebrug) bør kompatibilitet med NBR og messing verificeres yderligere.
